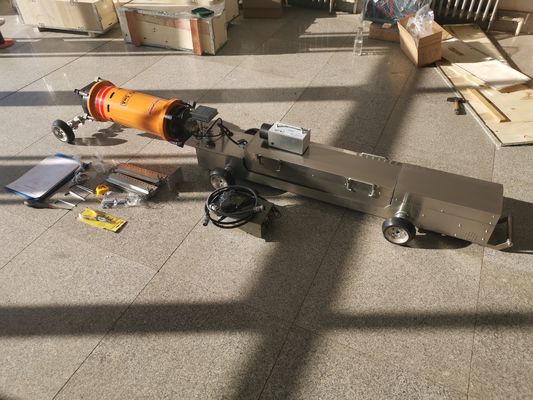

HXPC-100B3X Rastreador de tubulação de raios-X ±5 mm Precisão de posicionamento Rastreador de ensaio radiográfico para o local de construção de tubulações
Características
Eu... Ao contrário de controlar os equipamentos através da escuta de sons, os manipuladores podem controlar os momentos de exposição e manipular os rastreadores de tubulação de raios-X para se mover para a frente ou para trás através de orientador magnético.
Eu... Os localizadores magnéticos possuem as seguintes características: maior precisão posicional, forte penetrabilidade e maior estabilidade.
Eu... Os rastreadores de tubulação de raios-X podem exibir a tensão da bateria e julgar diretamente o uso da bateria.
Eu... O software de rastreadores de tubulação de raios-X é escrito com códigos de falha.
Eu... O rastreador de tubulação de raios-X tem tamanho menor, peso menor e é mais conveniente para transporte e operação.
Eu... Equipado com todos os tipos de funções de proteção, incluindo proteção contra água, proteção contra 20 minutos sem operação, etc.
Eu... Os usuários podem substituir o controlador, a placa de circuito e outras partes facilmente devido ao design modular.
Eu... O gerador adota um pequeno detector de falhas de cone de circunferência portátil 1605: o controlador e a cabeça da máquina estão separados, o que é mais conveniente para os utilizadores substituir, depurar,e testeSe o gerador estiver equipado com o controlador, todo o conjunto pode ser utilizado como um detector de falhas portátil.
Eu... O rastreador está equipado com carga falsa e o tempo é definido para 0,2 minutos. O rastreador pode simular o trabalho da carga real, como exposição, movendo-se para frente ou para trás sem conectar a cabeça do tubo.Esta função permite aos utilizadores aprender a localizar e determinar a falha.
Eu... O eixo de alongamento adota ligação sem chave, que é mais conveniente de substituir.
Eu... O receptor magnético tem 8 faixas de marcha, que satisfazem os requisitos de diferentes diâmetros.
Parâmetros
|
Modelo de rastreador
|
HXPC-100B3X
|
|
Diâmetro interno do tubo aplicável
|
Φ170-380 mm (Diâmetro interno)
|
|
Ponto de subida óptimo do tubo de limpeza
|
12°
|
|
método de controlo
|
Posicionamento magnético
|
|
tensão de saída
|
60-160 kv
|
|
Corrente de saída
|
3 mA
|
|
Tempo de exposição
|
0-3 minutos
|
|
precisão de posicionamento
|
± 5 mm
|
|
Velocidade de deslocamento
|
12 m/min
|
|
Voltagem / capacidade da bateria
|
108V/10AH
|
|
Distância a pé sem exposição
|
1 km (ida e volta)
|
|
Espessura de parede aplicável
|
≤ 10 mm
|
|
Comprimento total do cravador (mm)
|
1870
(carroça 1170 mm,
gerador 600 mm, ligação 100)
|
|
Modo de condução
|
Dispositivo único
|
|
tamanho do ponto focal
|
1.0*3.5
|
|
Ângulo de radiação de raios-X
|
360°*40°
|
|
Temperatura ambiente de funcionamento
|
-20°C a +75°C
|
|
temperatura de armazenamento
|
0°C a +60°C
|
|
Humidade ambiental aplicável
|
≤ 85%
|
|
Peso da caixa de baterias
|
25 kg,42 kg
|
|
Peso do gerador
|
8.5 kg
|
|
Peso de escalada
|
≤30 kg
|
|
O raio de rotação do rastreador
|
>15D
|
|
Tipo de gerador
|
HUATEC XXH-1605 tubo de vidro
|

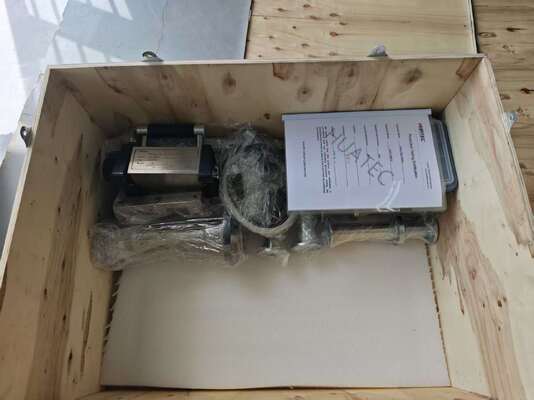

Entrega padrão
|
- Não, não.
|
Teor da composição
|
Quantidade
|
Comentário
|
|
1
|
Caminhador (veículo)
|
1 por cento
|
|
|
2
|
Gerador de raios-X
|
1 por cento
|
|
|
3
|
A bateria
|
2 casos
|
|
|
4
|
Carregador de baterias
|
1 por cento
|
|
|
5
|
Transmissor de localização magnética
|
1 por cento
|
|
|
6
|
Receptor de posicionamento magnético
|
1 por cento
|
|
|
7
|
Carregador de posicionamento magnético
|
1 por cento
|
|
|
8
|
Eixo de alongamento
|
1 conjunto
|
6 pcs
|
|
9
|
Rodas (grandes)
|
1 conjunto
|
6 pcs
|
|
10
|
Rodas (pequenas)
|
1 conjunto
|
6 pcs
|
|
11
|
Prolonga a placa.
|
1 conjunto
|
2 pcs
|
|
12
|
Ferramenta
|
1 conjunto
|
|
|
13
|
Certificado de conformidade, manual
|
1 por cento
|
|
|
14
|
Desenho de montagem
|
1 conjunto
|
|
|
15
|
Tabela de comparação de falhas
|
1 por cento
|
|
Acessórios opcionais
Ecrã de condução/ Carta de liderança Cassete/ IQI/ Filme/ Espectador de filme/ Densitômetro/ Dosímetro de radiação pessoal/ Pvestuário de proteção/ lâmpada de alarme de raios gama
