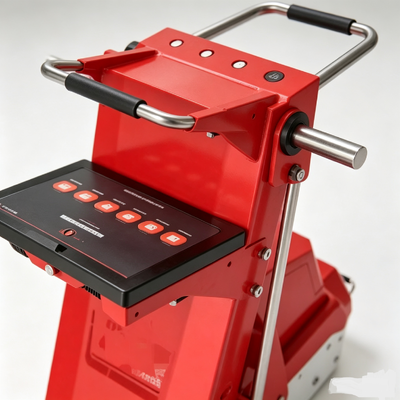

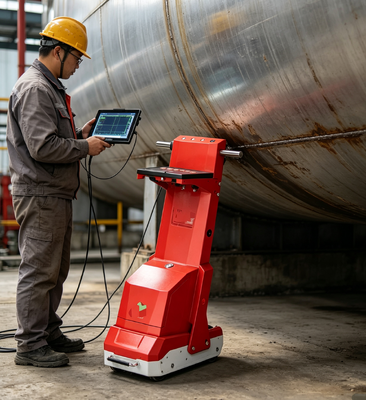

HMFL-M900 Detector de fugas de fluxo magnético industrial 96 canais 5mm Posicionamento precisão Tanque de armazenamento Tanque de inspeção de placa inferior

2.1.2 Possui a função de exibição em tempo real do nível da bateria;

2.1.3 Os dados podem ser armazenados e reproduzidos;

2.1.4 Tempo de trabalho da bateria: Uma bateria de 12V 33Ah pode garantir operação contínua por 10 horas.

2.2. Indicadores de desempenho da unidade de detecção de excitação:

2.2.1 Princípio de funcionamento: Teste não destrutivo de fluxo magnético integrado, aquisição e processamento de sinal de fluxo magnético e análise inteligente de dados;

2.2.2 Método de magnetização: magnetização com ímã permanente de neodímio-ferro-boro;

O instrumento possui 96 canais de entrada de sinal.

★

2.2.4 Largura de varredura 300mm;

2.5.5 Adota o sistema de controle de circuito de hardware da última geração, modulariza e isola cada parte do circuito, melhora a estabilidade do produto e reduz o risco de operação incorreta manual durante a operação do instrumento. 2.2.5 Espessura de teste:

2.5.5 Adota o sistema de controle de circuito de hardware da última geração, modulariza e isola cada parte do circuito, melhora a estabilidade do produto e reduz o risco de operação incorreta manual durante a operação do instrumento.,2.2.6 Pode penetrar 6mm de materiais não ferromagnéticos;2.2.7 A unidade de canal de detecção de excitação adota tecnologia de magnetorresistência de túnel (TMR) para detectar sinais de vazamento magnético. Em comparação com sensores Hall, os sensores magnéticos TMR têm uma sensibilidade 5-6 vezes maior, excelente estabilidade térmica e alta relação sinal-ruído;

2.2.8 O espaçamento entre os arranjos de sensores magnéticos é de 10mm, e o codificador de deslocamento coleta dados a cada 1,5mm de movimento;

★

2.2.9 Sensibilidade de detecção: redução de 20% na espessura da parede (espessura: 6-16mm)

2.5.5 Adota o sistema de controle de circuito de hardware da última geração, modulariza e isola cada parte do circuito, melhora a estabilidade do produto e reduz o risco de operação incorreta manual durante a operação do instrumento.★

2.2.10 possui a capacidade de localizar rapidamente defeitos individuais, com precisão de posicionamento de

2.5.5 Adota o sistema de controle de circuito de hardware da última geração, modulariza e isola cada parte do circuito, melhora a estabilidade do produto e reduz o risco de operação incorreta manual durante a operação do instrumento. 5mm;★ 2.2.11 possui a capacidade de distinguir defeitos de corrosão nas superfícies superior e inferior, e pode determinar a distribuição da localização e tamanho da corrosão nas superfícies superior e inferior da placa de fundo do tanque.

2.5.5 Adota o sistema de controle de circuito de hardware da última geração, modulariza e isola cada parte do circuito, melhora a estabilidade do produto e reduz o risco de operação incorreta manual durante a operação do instrumento.2.3.1 Modo de acionamento: motor DC sem escovas de 200W para acionamento, ou pode ser alternado livremente para acionamento manual;

2.3.2 O sistema de acionamento do motor possui função de regulação de velocidade, que pode ajustar a velocidade de acordo com as necessidades de cada operador, reduzindo a intensidade de trabalho dos operadores;

2.3.3 Velocidade de detecção: A velocidade pode ser ajustada de 0 a 0,6m/s.2.4 Indicadores de desempenho do software do sistema (software de aquisição de dados, software de análise de dados e software de processamento gráfico):2.4.1 O sistema de software é exibido em chinês puro e pode detectar de forma rápida e abrangente toda a placa de fundo do tanque, julgar se há corrosão e determinar o grau de corrosão. Pode realizar coleta, exibição, análise, armazenamento e reprodução de dados em tempo real, bem como edição de dados. Pode desenhar automaticamente mapas do fundo do tanque, visualizações completas do tanque, visualizações de placas únicas, adicionar anéis e pode exibir e analisar em tempo real usando valores de limiar de defeito e modos de detecção contínua;

★

2.4.2 Software independente de processamento de dados de PC, capaz de lidar com operações incorretas durante tarefas de detecção, processar eficientemente dados de detecção e adaptável a vários modelos de computadores de mesa e laptops de escritório;

2.4.3 Executar software de aquisição e análise de dados na plataforma de PC sob a plataforma Windows. O software de relatório do sistema pode exibir automaticamente os resultados da detecção de toda a placa de fundo do tanque de forma gráfica, localizar a área de corrosão e usar cores diferentes para distinguir a gravidade da corrosão;2.4.4 Equipado com computadores industriais sensíveis ao toque robustos e duráveis para fácil operação em ambientes hostis de tanques de armazenamento. Capaz de coleta, armazenamento, exibição e análise de dados em tempo real, o software de aquisição de dados do sistema pode não apenas obter todos os sinais do campo de vazamento magnético, mas também exibir a localização específica dos defeitos e a gravidade da corrosão em tempo real;

★

2.5.5 Adota o sistema de controle de circuito de hardware da última geração, modulariza e isola cada parte do circuito, melhora a estabilidade do produto e reduz o risco de operação incorreta manual durante a operação do instrumento.★

2.4.6 Configurações multilíngues para software operacional, opcional (Simplificado, Tradicional, Inglês).

2.5 Indicadores funcionais:

★

2.5.5 Adota o sistema de controle de circuito de hardware da última geração, modulariza e isola cada parte do circuito, melhora a estabilidade do produto e reduz o risco de operação incorreta manual durante a operação do instrumento.★

2.5.2 Nova função de iluminação de foco direcional LED frontal e traseira, que pode detectar as direções para frente e para trás e tornar a placa de fundo claramente visível quando a luz de detecção dentro do tanque é insuficiente;

2.5.5 Adota o sistema de controle de circuito de hardware da última geração, modulariza e isola cada parte do circuito, melhora a estabilidade do produto e reduz o risco de operação incorreta manual durante a operação do instrumento.2.5.4 A adoção de um método exclusivo de suporte com haste hidráulica pode reduzir significativamente a intensidade de trabalho durante as operações de inspeção dentro do tanque de armazenamento.

2.5.5 Adota o sistema de controle de circuito de hardware da última geração, modulariza e isola cada parte do circuito, melhora a estabilidade do produto e reduz o risco de operação incorreta manual durante a operação do instrumento.2.6 Outros indicadores de desempenho:

2.6.1 Peso do instrumento: não superior a 65kg;

2.6.2 Caixa de embalagem: Atende aos padrões de transporte aéreo internacional IATA.

Lista de Configuração:

1 detector de vazamento magnético para placa de fundo de tanque

2 conjuntos de software de coleta, análise, processamento e relatórios de dados

3 conjuntos de software de processamento de dados de PC
