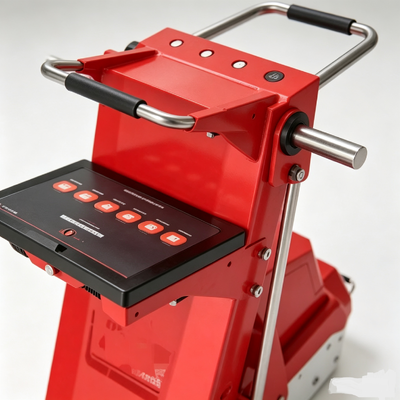

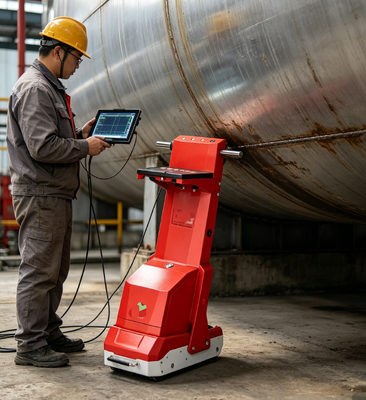

HMFL-M900 Tanque de fundo de placa Trolley detector de vazamento de fluxo magnético 300mm largura de varredura TMR NDT máquina de teste de corrosão

2.1 Indicadores de desempenho do sistema anfitrião:

2.1.1 Ecrã-mãe de 12,1 polegadas, tela sensível ao toque industrial capacitiva, máquina todo-em-um, CPU Intel Core I7, memória DDR3 de 8 GB, unidade de estado sólido de 128 GB, design de embalagem de alumínio de magnésio ultrafina,Sistema de arrefecimento sem ventilador, sem armazenamento de peças móveis, troca de dados e transmissão de sinais utilizando interface USB;

2.1.2 Dispõe da função de exibição em tempo real do nível da bateria;

2.1.3 Os dados podem ser armazenados e reproduzidos;

2.1.4 Tempo de funcionamento da bateria: Uma bateria de 12 V de 33 Ah pode assegurar uma operação contínua durante 10 horas.

2.2Indicadores de desempenho da unidade de detecção de excitação:

2.2.1 Princípio de funcionamento: ensaio não destrutivo integrado de fugas de fluxo magnético, aquisição e processamento de sinais de fugas de fluxo magnético e análise inteligente de dados;

2.2.2 Método de magnetização: magnetização por ímã permanente de ferro-boro de neodímio;

O instrumento tem 96 canais de entrada de sinal.

★2.2.4 Largura de varredura 300 mm;

★2.2.5 Espessura de ensaio:6-20 mm,

2.2.6 Podem penetrar em materiais não ferromagnéticos de 6 mm;

2.2.7 A unidade de detecção de canal de excitação adota a tecnologia de magnetoresistência de túnel (TMR) para detectar sinais magnéticos de fuga.Os sensores magnéticos TMR têm uma sensibilidade 5-6 vezes maior, excelente estabilidade térmica e elevada relação sinal/ruído;

2.2.8 O espaçamento entre os sensores magnéticos é de 10 mm e o codificador de deslocamento recolhe dados a cada 1,5 mm de movimento;

★2.2.9 Sensibilidade de detecção: redução da espessura da parede em 20% (espessura: 6-16 mm)

Redução da espessura da parede em 40% (espessura 16,5-20 mm);

★2.2.10 tem a capacidade de localizar rapidamente defeitos individuais, com uma precisão de posicionamento de≤5 mm;

★2.2.11 Tem capacidade para distinguir os defeitos de corrosão nas superfícies superior e inferior,e pode determinar a distribuição da localização e tamanho da corrosão nas superfícies superior e inferior da placa do fundo do tanque.

2.3 Indicadores de desempenho da unidade de condução

2.3.1 Modo de accionamento: 200 W DC sem escovasmotorpara condução, ou pode ser trocada livremente para a condução manual;

2.3.2 O sistema de accionamento do motor tem uma função de regulação da velocidade, que pode ajustar a velocidade de acordo com as necessidades de cada operador, reduzindo a intensidade de trabalho dos operadores;

2.3.3 Velocidade de detecção: a velocidade pode ser regulada de 0 a 0,6 m/s.

2.4 Indicadores de desempenho do software do sistema (software de aquisição de dados, software de análise de dados e software de processamento gráfico):

2.4.1 O sistema de software é exibido em chinês puro e pode detectar rápida e completamente toda a placa do fundo do tanque, avaliar se há corrosão e determinar o grau de corrosão.Ele pode obter coleta de dados em tempo realPode desenhar automaticamente mapas do fundo do tanque, visualizações de tanque inteiro, visualizações de placa única, adicionar placas de anel,e pode exibir e analisar em tempo real usando valores de limiar de defeito e modos de detecção contínua;

★2.4.2 Software independente de processamento de dados de computador, capaz de lidar com falhas de funcionamento durante as tarefas de detecção, processando eficientemente os dados de detecção,e adaptável a vários modelos de computadores de escritório e portáteis;

2.4.3 Execução de software de aquisição de dados e de software de análise na plataforma de PC sob a plataforma Windows.O software de relatório do sistema pode exibir automaticamente os resultados de detecção de toda a placa de fundo do tanque de forma gráfica, localizar a área de corrosão e utilizar cores diferentes para distinguir a gravidade da corrosão;

2.4.4 Equipados com computadores sensíveis ao toque, de qualidade industrial, resistentes e duráveis, para facilitar a operação em ambientes adversos de reservatórios de armazenamento.e análise, o software de aquisição de dados do sistema pode não só obter todos os sinais de campo magnético de fuga, mas também exibir a localização específica dos defeitos e a gravidade da corrosão em tempo real;

2.4.5 Gerar automaticamente um relatório de detecção para toda a placa de fundo do reservatório, conceber e acrescentar uma função de reparação, com a capacidade de contar os defeitos entre todo o reservatório e a única placa,e comparar todo o tanque e a placa única;

★2.4.6 Configurações multilíngues para o software de operação, opcionais (Simplificado, Tradicional, Inglês).

2.5 Indicadores funcionais:

★2.5.1 A alça do instrumento tem uma função de dobragem, que pode evitar a vara de suporte do telhado flutuante ao detectar tanques de telhado flutuantes após o dobragem, reduzindo os pontos cegos de detecção;

★2.5.2 Nova função de iluminação LED de focagem direcional dianteira e traseira,que pode detectar as direcções para a frente e para trás e tornar a placa inferior claramente visível quando a luz de detecção no reservatório for insuficiente;

2.5.3 O instrumento dispõe de uma tecnologia de eliminação de faíscas eléctricas que pode prevenir acidentes causados por faíscas eléctricas ao substituir a bateria;

2.5.4 A adopção de um método único de suporte de hastes hidráulicas pode reduzir consideravelmente a intensidade de trabalho durante as operações de inspecção no interior do reservatório de armazenamento.

2.5.5 Adotar o sistema de controlo de circuitos de hardware de última geração, modular e isolar cada parte do circuito, melhorar a estabilidade do produto,e reduzir o risco de mau funcionamento manual durante a operação do instrumento.

2.6 Outros indicadores de desempenho:

2.6.1 Peso do instrumento: não superior a 65 kg;

2.6.2 Caixa de embalagem: satisfaz as normas internacionais da IATA relativas ao transporte aéreo.
