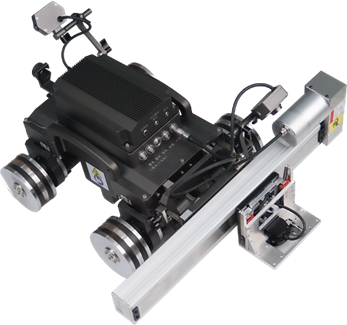

Sistema de medição de espessura de corrosão C-scan de esteira magnética TG-M704 com precisão de 0,04 mm e faixa de 2 a 120 mm para aço, sem necessidade de acoplamento

O TG-M704 Magnetic Crawler C-scan Corrosion Thickness Measurement System permite a detecção rápida da corrosão da espessura da parede em alta altitude através de controle remoto.Este sistema inovador elimina a necessidade de andaimes, polir a superfície das camadas anticorrosivas e aplicar os acoplamentos.

• Usa rodas de ímãs permanentes de terra rara de alta resistência para fixação segura - não vai cair mesmo durante a falha de energia
• Realiza movimentos horizontais, verticais e invertidos de várias atitudes em componentes ferromagnéticos
• Equipado com sonda de medição de espessura eletromagnética e ultra-sônica para rastreamento e localização rápidos da corrosão
• A análise intensiva e precisa das áreas suspeitas de corrosão quantifica a corrosão das paredes
• Displays de digitalização padrão A, B e C para análise abrangente da espessura
• Câmara de vídeo integrada para monitorização em tempo real das superfícies de inspecção
• Operação de controlo remoto com trilhas de digitalização pré-estabelecidas para digitalização automatizada

• Câmaras duplas integradas de visão frontal e retrovisãopara monitorização em tempo real e controlo de trajectória
• Forte sucção magnética com capacidade de carga pesada(até 16 kg de carga de movimento vertical para cima)
• Múltiplas posturas de movimento: vertical, horizontal, inclinada e invertida
• Alta precisão de movimento com tração nas quatro rodas de quatro motores e detecção de passo programada a nível milimétrico
• Design compacto com pequeno raio de rotação para fácil manobrabilidade
• Orientação orientada para o movimento com videovigilância macro
• Distância de posicionamento (erro ≤ 30 mm) com marcação de defeito opcional
• Mecanismo de fixação de varredura profissional garante estabilidade de viagem e acoplamento de sonda
• Alta segurança elétrica com cabos especiais, plugues à prova de explosão e proteção contra fugas
• Caixa de proteção selada para EAMT e módulos de circuito

• Host: CPU ≥ i5/4GHz quad-core, ecrã HD de 10,6" de alto brilho, disco rígido de alta velocidade de 500G, proteção IPX3
• Cabos de comando: 30 m (customizavel ≤ 50 m)
• Caminhos de movimento: padrões de digitalização lineares, em ziguezague e tipo arco
• Movimento longitudinal: velocidade de passo 5~200 mm/s, capacidade de atravessar barreiras ≤4 mm
• Suporte de varredura em C: 300 mm de viagem total (personalizável), velocidade 0-80 mm/s
• Radius mínimo de curvatura da superfície: ≥ 0,75 m (sem altura residual), ≥ 1,5 m (com juntas de soldadura)
• Corpo de rastreador: 350×330×230mm, peso de 17kg, passa através de furos Φ450mm
• Controlador: 220×145×60mm, tela sensível ao toque de 3,5 polegadas, peso de 0,4 kg
• Vídeo: câmeras duplas, 3 milhões de pixels/2304×1296 resolução
• Potência: AC100~240V, 50/60Hz, consumo ≤200VA
• Condições de funcionamento: -10°C~+50°C, Humidade ≤85% R.H.

• Não é necessário polir a superfície - penetra o revestimento anticorrosivo e a ferrugem sem acoplamento
• Medição da espessura através de revestimentos de superfície até 4 mm de espessura
• Não perpendicularidade de medição até ± 25° para colocação flexível da sonda
• Múltiples formatos de exibição: valores digitais, A-scan, B-scan baseado no tempo e B-scan baseado na distância
• Algoritmo inteligente especializado com três modos de medição de espessura
• Base de dados de velocidade de onda de cisalhamento de material com valores personalizáveis

• Precisão de medição da espessura: 0,04 mm
• Faixa de medição: 2~120 mm (aço)
• Espaço livre de trabalho/descolagem: ≤ 4 mm
• Não perpendicularidade: ±25°
• Faixa de velocidade do som: 1000~9999 m/s, aumento de ajuste 1 m/s
• Função de porta: porta automática, porta única manual, porta dupla manual
• Sonda de ultra-som eletromagnético: sucção magnética ≤15N, Φ30×44mm, peso ≤80g
• Temperatura de funcionamento: -10°C a +50°C

• Display simultâneode espessura, A, B e C resultados da varredura
• Geração direta de registos de ensaio comlistas de valores de espessurapara análise de dados
• Compatível com sistemas operativos (32/64 bits)
