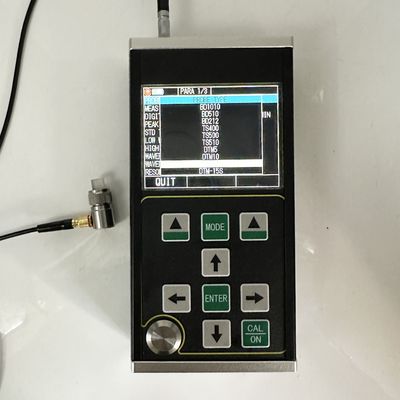

TG-5700 Medidor de espessura ultra-sônica de alta precisão com modo de varredura A/B e resolução de 0,001 mm

TG-5700 é um novo tipo de medidor de espessura ultrassônico digital portátil de alta precisão com digitalização A/B. Adota o princípio da medição ultrassônica de espessura baseada na reflexão do pulso. É adequado para a medição da espessura do material que pode fazer com que a onda ultrassônica se propague nele a uma velocidade constante e obtenha o reflexo de sua parte traseira. A resolução de medição é de 0,001 mm e a faixa de medição é tão fina quanto 0,15 mm (aço).

Este produto pode medir com precisão placas e peças processadas. Por outro lado, pode monitorar o grau de adelgaçamento de tubos e vasos de pressão em equipamentos de produção após corrosão durante o uso. Pode ser usado em petróleo, indústria química, metalurgia, construção naval, aeroespacial, energia e outros campos.

Este produto está em conformidade com os seguintes padrões: Especificação de calibração para medidor de espessura ultrassônico (JJF 1126-2004).

• Este produto possui modo A-scan, modo B-scan e modo de exibição numérica
• A faixa de medição é ampla e a tecnologia exclusiva de "eco múltiplo" é adotada para realizar a medição de peças ultrafinas, com espessura mínima de medição de 0,15 mm (aço)
• Este produto pode medir a espessura com alta precisão e a resolução máxima de medição pode chegar a 0,001 mm; A resolução de repetição pode atingir ± 0,002 mm
• Tem as funções de revestimento penetrante e medição eco a eco, que é usada para medir materiais com camada de tinta e revestimento na superfície
• Vários modos de medição: os modos mb-e, EE e me-e atendem à medição de peças grossas convencionais; O modo fino realiza a medição de peças finas
• Os modos numéricos incluem: modo de valor de espessura convencional, modo de taxa de diferença/redução e modo de valor máximo
• Dois modos de ganho: ganho automático/ganho manual
• Desligamento manual e desligamento automático podem ser configurados, com função de economia de energia
• Ele suporta uma variedade de sondas, incluindo sonda de cristal duplo e sonda de cristal único, e suporta sonda de alta frequência de até 20 MHz
• Ele suporta armazenamento em massa e pode armazenar 100.000 valores de espessura, 500 grupos de formas de onda A-scan e 500 grupos de formas de onda B-scan ao mesmo tempo
• Grande display TFT-LCD colorido de 3,5 polegadas com resolução de alta definição (QVGA) de 320 x 240
• Possui uma variedade de métodos de calibração, suporta calibração de um ponto, calibração multiponto e modos de calibração manual e pode calibrar a velocidade do som e a posição zero da sonda ao mesmo tempo; Suporta correção de caminho v da sonda de cristal duplo
• Suporta a conversão do sistema métrico e britânico; Ele pode alternar entre unidades de milímetros e polegadas
• Suporta exibição em inglês

É adequado para medir a espessura de metais (como aço, ferro fundido, alumínio, cobre, etc.), plásticos, cerâmica, vidro, resina, fibra de vidro e outros bons condutores ultrassônicos.

O princípio da medição ultrassônica de espessura é semelhante ao da medição de ondas luminosas. O pulso ultrassônico emitido pela sonda atinge o objeto medido e se propaga no objeto. Quando atinge a interface do material, é refletido de volta para a sonda. A espessura do material medido é determinada medindo com precisão o tempo de propagação ultrassônica no material.

Nota: a empresa reserva-se o direito de realizar modificações técnicas sem aviso prévio.

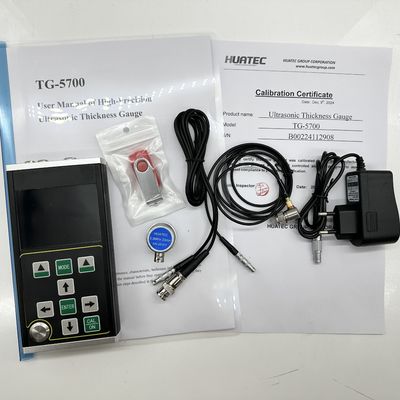

• Unidade principal TG-5700 - 1 unidade
• Transdutor de elemento único 2,5M Φ20, faixa de teste 4-1800mm - 1 unidade
• Frasco de acoplante - 1 unidade
• Maleta de transporte - 1 unidade
• Manual de instruções - 1 unidade
• Certificado de calibração - 1 unidade

• Várias sondas com frequência diferente, sonda única 8mm/10mm/12mm e sondas de espessura ultrassônica TR
• Vários blocos de cunha
• Software de dados para PC

Embalagem: Pacote de exportação padrão, cantão
