Medidor de espessura ultrassônico de alta precisão TG-5700
O TG-5700 é um medidor de espessura ultrassônico digital portátil de alta precisão de nova geração com recursos de digitalização A/B. Utilizando o princípio de reflexão de pulso da medição de espessura ultrassônica, ele oferece precisão excepcional com resolução de medição de 0,001 mm e espessura de até 0,15 mm (aço).
Visão geral do produto
Este instrumento avançado mede com precisão placas e componentes processados enquanto monitora o afinamento induzido pela corrosão em tubos e vasos de pressão durante o serviço. Ideal para indústrias de petróleo, química, metalurgia, construção naval, aeroespacial e energia. Está em conformidade com a especificação de calibração para medidor de espessura ultrassônico (JJF 1126-2004).
Principais características da função
- Vários modos de exibição: A-scan, B-scan e exibição numérica
- Ampla faixa de medição com tecnologia exclusiva de "eco múltiplo" para peças ultrafinas (aço mínimo de 0,15 mm)
- Medição de alta precisão com resolução de até 0,001 mm e resolução de repetição de ± 0,002 mm
- Revestimento penetrante e medição eco a eco para materiais com tintas e revestimentos de superfície
- Vários modos de medição: MB-E, EE, ME-E para peças convencionais; Modo THIN para peças finas
- Modos numéricos: espessura convencional, taxa de diferença/redução e modos de valor máximo
- Modos de ganho duplo: controle de ganho automático e manual
- Função de economia de energia com configurações de desligamento manual/automático
- Suporta várias sondas, incluindo cristal duplo e cristal único, até 20 MHz de alta frequência
- Capacidade de armazenamento em massa: 100.000 valores de espessura, 500 formas de onda A-scan, 500 formas de onda B-scan
- Tela TFT-LCD colorida de 3,5 polegadas com resolução QVGA de 320x240
- Vários métodos de calibração: calibração de um ponto, multiponto e manual
- Conversão de unidades métricas/imperiais e suporte ao idioma inglês
Materiais Aplicáveis
Adequado para medir espessura de metais (aço, ferro fundido, alumínio, cobre), plásticos, cerâmica, vidro, resina, fibra de vidro e outros condutores ultrassônicos.
Princípios Básicos
A medição de espessura ultrassônica opera de forma semelhante à medição de ondas de luz. O pulso ultrassônico emitido pela sonda se propaga através do material e reflete nas interfaces. A espessura do material é determinada medindo com precisão o tempo de propagação ultrassônica através do material.
Parâmetros de especificação
Nota: A empresa reserva-se o direito de realizar modificações técnicas sem aviso prévio.
| Parâmetro |
Especificações do TG-5700 |
| Tipo de sonda |
Sonda de cristal único/sonda de cristal duplo |
| Faixa de medição (aço 45#) |
0,15 mm - 1800 mm |
| Estabilidade de indicação |
Tecnologia de cruzamento zero e eco múltiplo para alta estabilidade e confiabilidade |
| Frequência de medição |
4 Hz, 8 Hz, 16 Hz |
| Resolução |
0,1 mm, 0,01 mm, 0,001 mm (0,01 polegada, 0,001 polegada, 0,0001 polegada) |
| Precisão |
0,001 mm |
| Gerador de pulso |
Emissão de onda quadrada negativa com correspondência automática de sonda |
| Faixa de velocidade do som |
400-19999m/s |
| Bloco de calibração |
4mm (aço) |
| Desligamento automático |
5 minutos, 10 minutos, 20 minutos ou desligamento manual |
| Calibração da sonda |
Calibração de um ponto, calibração multiponto |
| Ganho |
Controle de ganho automático, controle de ganho manual (0-70dB) |
| Modo de detecção |
Radiofrequência (RF), meia onda positiva (POS), meia onda negativa (NEG), onda completa (FULL) |
| Modo de medição |
MB-E, EE (revestimento de penetração), ME-E (eco múltiplo), THIN (parede fina) |
| Modo numérico |
Valor de espessura, taxa de diferença/redução, valor máximo/mínimo |
| Modo A-scan |
Disponível |
| Modo B-scan |
Disponível |
| Indicação de acoplamento |
Disponível |
| Indicação de bateria |
Disponível |
| Linguagem |
Inglês |
| Unidade |
mm/polegada |
| Operação do menu |
Disponível |
| Função de software |
Configuração dinâmica de gate, supressão, supressão de eco, congelamento de eco, tradução e escala |
| Função de armazenamento |
100.000 valores de espessura (100 grupos), 500 formas de onda A-scan, 500 formas de onda B-scan |
| Atualização do programa host |
Disponível |
| Mostrar |

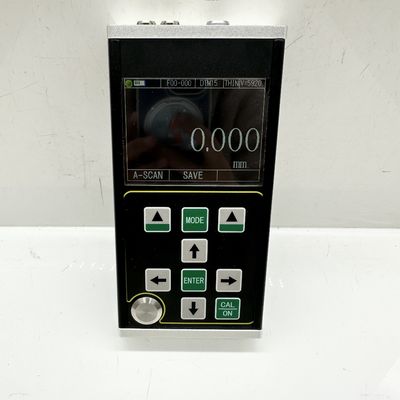

Tela TFT-LCD colorida QVGA de 3,5" (320×240) |
| Transmissão de dados |
Comunicação serial RS-232 e USB |
| Temperatura de trabalho |
-10℃ a +50℃ (requisitos especiais: -20℃) |
| Tensão de trabalho |
Quatro pilhas AA com alerta de baixa tensão |
| Dimensão geral |
204x100x36 (mm) |
| Peso total |
310g (sem bateria) |
| Bateria |
4 pilhas secas AA |
Entrega padrão

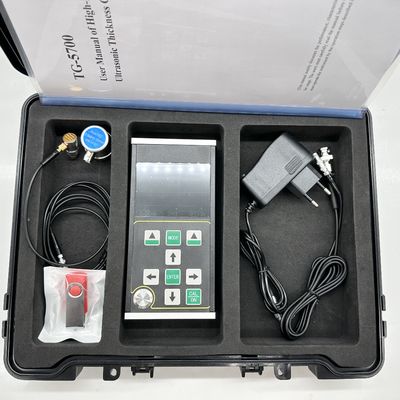

- Unidade principal TG-5700 - 1 unidade
- Transdutor de elemento único 2,5M Φ20 (faixa de teste 4-1800mm) - 1 unidade
- Frasco de Couplant - 1 unidade
- Maleta de transporte - 1 unidade
- Manual de instruções - 1 unidade
- Certificado de calibração - 1 unidade
Acessórios opcionais
- Várias sondas com frequência diferente, sonda única 8mm/10mm/12mm e sondas de espessura ultrassônica TR
- Vários blocos de cunha
- Software de dados para PC
Embalagem
Pacote de exportação padrão, cantão
Sondas Opcionais
| Modelo de sonda |
Freqüência |
Tamanho |
Faixa |
| Sonda de cristal duplo TS400 |
10 MHz |
5mm |
0,5-50 mm |
| Sonda de cristal duplo TS500 |
5 MHz |
5mm |
1,0-65 mm |
| Sonda de cristal duplo TS510 |
5 MHz |
10mm |
1,0-500 mm |
| Sonda de cristal único DTM15 |
15 MHz |
6mm |
0,15-22,5mm |
| Sonda de cristal único DTM7.5 |
7,5 MHz |
6mm |
0,5-22,5mm |
| Sonda de cristal único DTM10 |
10 MHz |
6mm |
0,3-22,5 mm |
| Sonda de cristal único DTM5 |
5 MHz |
6mm |
1,0-22,5 mm |
| Sonda de cristal único BD510 |
10 MHz |
10mm |
1-1000 mm |
| Sonda de cristal único BD212 |
2 MHz |
12mm |
4-1800mm |
| Cabo de sonda de cristal duplo |
- |
| Cabo de sonda de cristal único |
- |
