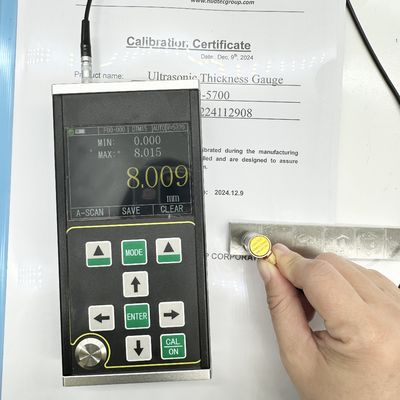

TG-5700 Medidor de espessura ultra-sônica de alta precisão com precisão de 0,001 mm e digitalização A / B

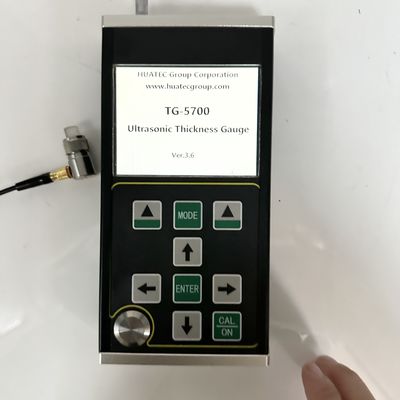

O TG-5700 é um medidor de espessura ultrassônico digital portátil de alta precisão de nova geração com recursos de digitalização A/B. Utilizando o princípio de reflexão de pulso da medição de espessura ultrassônica, este instrumento foi projetado para materiais onde as ondas ultrassônicas se propagam em velocidade constante e refletem nas superfícies traseiras. Com resolução de medição de 0,001 mm e faixa a partir de 0,15 mm (aço), oferece precisão excepcional para aplicações industriais.

Este instrumento mede com precisão placas e componentes processados ​​enquanto monitora o afinamento induzido pela corrosão em tubos e vasos de pressão em equipamentos de produção. As aplicações abrangem as indústrias de petróleo, química, metalurgia, construção naval, aeroespacial e energia.

Compatível com especificação de calibração para medidor de espessura ultrassônico (JJF 1126-2004).

• Modos A-scan, B-scan e exibição numérica
• Ampla faixa de medição com tecnologia exclusiva de "eco múltiplo" para peças ultrafinas (aço mínimo de 0,15 mm)
• Medição de alta precisão com resolução de até 0,001 mm e resolução de repetição de ± 0,002 mm
• Revestimento penetrante e medição eco a eco para materiais com camadas de tinta e revestimentos de superfície
• Vários modos de medição: MB-E, EE, ME-E para peças convencionais; Modo THIN para peças finas
• Modos numéricos: espessura convencional, taxa de diferença/redução e valor máximo
• Modos de ganho duplo: controle de ganho automático e manual
• Configurações de desligamento manual e automático com função de economia de energia
• Suporta várias sondas, incluindo cristal duplo e cristal único, até 20 MHz de alta frequência
• Capacidade de armazenamento em massa: 100.000 valores de espessura, 500 formas de onda A-scan, 500 formas de onda B-scan
• Tela TFT-LCD colorida de 3,5 polegadas com resolução QVGA de 320x240
• Vários métodos de calibração: calibração de um ponto, multiponto e manual
• Conversão de unidade métrica/imperial (mm/polegada)
• Interface em inglês

Adequado para medir espessura de metais (aço, ferro fundido, alumínio, cobre), plásticos, cerâmica, vidro, resina, fibra de vidro e outros condutores ultrassônicos.

A medição de espessura ultrassônica opera de forma semelhante à medição de ondas de luz. O pulso ultrassônico emitido pela sonda atinge o objeto medido, propaga-se através do material e reflete da interface do material de volta para a sonda. A espessura do material é determinada medindo com precisão o tempo de propagação ultrassônica através do material.

Nota: A empresa reserva-se o direito de realizar modificações técnicas sem aviso prévio.

• Unidade principal TG-5700 - 1 unidade
• Transdutor de elemento único 2,5M Φ20 (faixa de teste 4-1800mm) - 1 unidade
• Frasco de acoplante - 1 unidade
• Maleta de transporte - 1 unidade
• Manual de instruções - 1 unidade
• Certificado de calibração - 1 unidade

Várias sondas com diferentes frequências, sonda única 8mm/10mm/12mm, sondas de espessura ultrassônica TR, blocos de cunha escalonados e software de dados para PC.

Pacote de exportação padrão, cantão. Opções de embalagens personalizadas disponíveis mediante solicitação.
