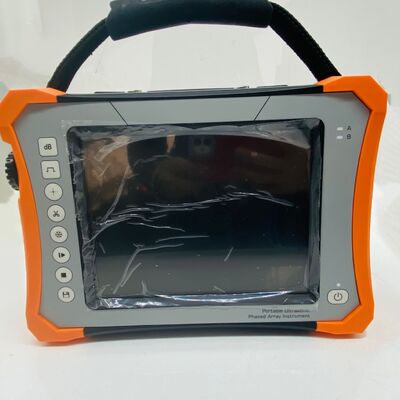

16/64 Detector de falhas por ultra-som de matriz em fase portátil de emissão/recepção
Introdução
O HPA-500 é um detector de falhas ultra-sônico portátil de 64 CH desenvolvido originalmente pela HUATEC.As novas sondas de matriz de fases e métodos de inspecção são as vantagens, este modelo garante um desempenho e um suporte superiores, o que o torna um dos melhores do seu tipo para uma elevada relação C/P.
Função principal
★ Sistema de gestão de ficheiros e entradas para uma ligação flexível entre configuração (Lei e Modelo Focal), calibração e inspecção
★ Configuração modular: L-Scan, S-Scan, L-C-Scan, S-C-Scan, Butt-Weld, CrankShaft, Pipeline, TOFD, UT ((Convencional),
★ Modelo de simulação 3D
★ Análise de imagem
★ Estrutura natural da dissipação de calor
★ Foco de profundidade dinâmica (DDF)
★ Filtragem suave
★ Ecrã táctil
★ Calibração ACG
★ Calibração TCG
Especificações
Configuração do canal
| Modo |
PA |
UT |
DTD |
| Canal |
16:64 |
2 |
2 |
Especificações físicas
| Exibição |
Exibição a cores TFT de 11 polegadas 800X600 |
|
Transdutor
Portos
|
Portão de transdutor PA de 160 pines; Portão de transdutor convencional Lemo-00, para T-R ou T&R |
| Portos de entrada/saída |
Porta USB2.0:2 ((Qt) |
| HDMI; codificador |
| LAN ((Gigabit-NIC); |
| WIFI |
| E/S (colocação em serviço) |
| Codificador 2D |
| Memória |
Construído:16 GB de RAM + 4 GB de cartão flash;SD (até 32 GB no máximo);
Externas:Disco USB
|
| Peso |
3.5 kg (com 1 bateria) |
| Dimensão |
284 mm × 202 mm × 95 mm |
| Fornecimento de energia |
AC:100 ∼240V,50 ∼60Hz; DC:12V |
| Carregamento |
(bateria) dentro ou individualmente |
| Duração da bateria |
6 horas |
| Força de trabalho |
24W |
| Língua |
Inglês |
|
Temperatura
Condições
|
Ambiente: -20°C ∼50°C
Armazenamento: -20°C ∼60°C
|
| P.I. |
Proteção IP54 |
Especificação de desempenho
| Modo |
PA |
UT |
DTD |
| PRF |
50 Hz ∼ 10 kHz |
50 Hz ⋅ 5 kHz |
50 Hz ⋅ 5 kHz |
| Voltagem |
Bipolar,
± 45 ± 100 V,
com 5V por passo
|
Ondas quadradas negativas, -75V-250V, com 25V por passo |
Ondas quadradas negativas, -75V-250V, com 25V por passo |
| Largura do pulso |
20 ns ≈ 800 ns,
com 5 ns por passo
|
20 ‰ 800 ns, com 5 ns por passo |
20 ‰ 800 ns, com 5 ns por passo |
| Diminuição |
50Ω |
80Ω / 400Ω |
80Ω / 400Ω |
| Taxa de amostragem |
125 MHz |
200 MHz |
200 MHz |
| Precisão de atraso |
2.5ns |
N/A |
N/A |
| Rx Atraso |
0° 40° |
N/A |
N/A |
| Largura de banda |
0.5MHz19MHz |
0.5MHz15MHz |
0.5MHz15MHz |
| Ganho |
0.080dB |
0.0110.0dB |
0.0110.0dB |
| Filtro |
00,5-9,6 MHz,20,5-12,9 MHz,
3.8-19MHz Opcional
|
banda larga, banda estreita |
banda larga, banda estreita |
| Rectificação |
FW |
FW |
RF |
| Rejeitar |
0~80% |
0~80% |
0~80% |
| Modo de varredura |
A/L/S/C |
A |
A/D |
| Trigger |
Codificador |
N/A |
Codificador |
| Linha de varredura |
Max. 128 |
N/A |
N/A |
| Esquivado |
L-scan:-89°+89°
S-scan:-89°+89°
|
N/A |
N/A |
| Smart-Cal |
Velocidade/Delay/ACG/TCG/Encoder |
DAC/DGS |
Retardo/Valor X/PCS/
Ondas/Encodificador
|
| Distância |
00,01 mm,
Min 1 mm
|
0.0·2000 mm |
0.0·2000 mm |
|
Mostrar atraso
(máximo)
|
1000 mm |
2000 mm |
2000 mm |
|
Mudança de pulso
(máximo)
|
N/A |
2000 mm |
2000 mm |
| Unidade |
mm |
mm |
mm |
| Portão |
A/B |
A/B |
A/B |
| Portão de início |
Disponível na gama |
Disponível na gama |
Disponível na gama |
| Largura da porta |
Disponível na gama |
Disponível na gama |
Disponível na gama |
| Limite de entrada |
0-100% |
5-95% |
0-100% |
| Sinalização de alarme |
Buzzer / LED |
Buzzer / LED |
Buzzer / LED |
| Espetáculo |
Crista / Flanco |
Crista / Flanco |
Crista / Flanco |
| Leitura |
Amp/Caminho/
Horizontal/Profundidade
|
Amp/Caminho
/Horizontal/Profundidade
|
Amp/Caminho
/Horizontal/Profundidade
|
| Resolução |
0.5 mm |
0.1 mm |
0.1 mm |
Aplicação
- Secção soldada comum ou especial de estruturas de aço, caldeiras, recipientes sob pressão, tubulações, infraestruturas de energia nuclear, embarcações, tanques de óleo, tubos de etileno, etc.
- Ferrovias, conjuntos de rodas e eixos de locomotivas.
- Alumínio ligado FSW butts e ligação de compósitos utilizados na indústria aeroespacial.
- As lâminas e parafusos utilizados na indústria de energia.
- Casos em que não há espaço suficiente para se movimentar durante a inspecção; Casos em que é preferível a UT convencional.
Detalhes da embalagem
HPA-500 1pc
Proba PAUT 1pc
Cuia de sonda PAUT 2pcs
UT Normal Probe 2.5P20 1pc
Proba de ângulo UT 2.5P13×13 60°1pc
Cable de sonda UT LEMO 00-BNC 2pcs
Bateria de iões de lítio 1pc
Carregador 1pc
Conversor de potência 1pc
Cable HDMI 1pc
Cabos cruzados 1pc
Chave Allen (S2.5) 1pc
Maleta de instrumentos 1pc
Disco USB (8G) 1pc
Manual de utilização 1pc
Certificado 1pc
Acessórios opcionais
Proba TOFD 5MHz 6mm/7,5MHz 3mm/
TOFD Wedge 60°w/anticorrente, 70°w/anticorrente
TOFD Cuia R100 superfície curva R100/0°
LEMO 00-LEMO 00
Escaneador TOFD não paralelo
Scanner para matriz em fase
Extensão do cabo do codificador
Outra chave Allen para TOFD
Outras sondas/quedas para matrizes em fase e TOFD
Bloco de calibração
