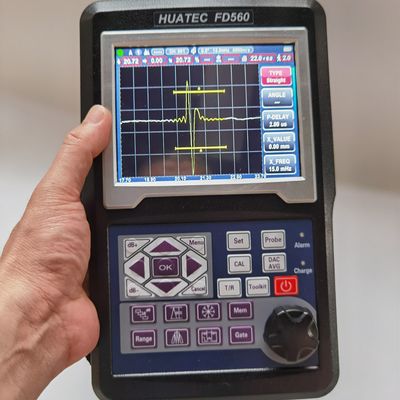

FD560 0-10000mm DAC, AVG, TCG AWS detector de falhas por ultra-som
Descrição do produto:
Diálogo interativo amigável para o usuário ajuda operações como calibração, fazer curvas, etc.
★ Todas as ferramentas que você precisa: DAC, AVG, TCG AWS, etc.
★ Frequência de repetição de pulso: 10-2000Hz ajuste preciso, varredura de alta velocidade, sem perder.
★ Alta relação sinal/ruído, eco claro e estável, design anti-ruído, perfeito para condições de trabalho difíceis.
★ AD de 12 dígitos, amostragem de alta velocidade leva a um melhor diagrama de eco com todos os detalhes.
Pode usar a frequência da sonda 20M perfeitamente.
★ Padrão IP65, revestimento de borracha protetora, suporte de amortecimento que o torna resistente a qualquer ângulo.
★ A bateria dura 15 horas com uma carga.
Características:
Display automático de localização precisa da falha ((Profundidade d, nível p, distância s, amplitude,sz dB,ф).
Classificação de defeitos: classificação automática de defeitos utilizando o AVG ou o DAC/TCG, rapidez de notificação da aceitação ou rejeição de defeitos.
Calibração automática do transdutor Ponto zero, ângulos, borda frontal e velocidade do material (V2 e dois buracos)
Conveniente para fazer e usar DAC/TCG e AVG para avaliar o eco, a curva pode ser modificada e compensada.
Conectando o U-Disk, a unidade pode ter memória ilimitada.
Há 17 padrões na unidade.
Conexão de dente azul com dispositivo móvel para gerar e imprimir relatórios de detecção no local.1.
Função de correcção de superfície curva.
Função de medição da altura da fenda.
Portão de ampliação:espalhamento da gama de portões por toda a largura da tela.
Função de ganho automático.
Envelope: exibição simultânea de A-scan em tempo real a uma frequência de atualização de 70 Hz e envelope de exibição de A-scan.
Peak Hold: Compare as formas de onda de pico congeladas com as A-Scans ao vivo para interpretar facilmente os resultados do teste.
Scan Freeze: Display freeze mantém dados de forma de onda e caminho sonoro.
Alarme:Bip e LED.
Relógio de Tempo Real.
Encha o eco.
Marca de captura.
Ecos de cor dentro do Portal.
Parâmetros técnicos:
| Parâmetro |
Especificações |
| Tamanho |
250 × 165 × 55 mm |
| Temperatura de armazenamento |
-30°C a 50°C |
| Conexões do transdutor |
BNC ou LEMO |
| Largura de banda (passagem de banda do amplificador) Frequência |
0.2 a 25 MHz |
| Rejeitar (suprimir) |
0 a 80% Altura de tela inteira |
| Requisitos de energia |
AC Mains 100-240 VAC, 50-60 Hz |
| Faixa dinâmica |
≥ 38 dB |
| Poder de resolução |
> 40 dB (5P14) |
| Velocidade do material |
100 ‰ 20 000 M/s |
| Falta de sensibilidade |
> 68 dB |
Pacote de instrumentos de base
Detector de falhas por ultra-som portátil
Transdutor de feixe reto (2,5 MHz, Φ20)
Transdutor de feixe de ângulo (4 MHz, 8 mm × 9 mm, 60°)
Cable de interconexão para o transdutor (Q9-C5, ou opcional C9-C5)
Bateria recarregável de iões de lítio, 8 amperios por hora
Fornecedor de energia/unidade de carregamento
Manual de operação em inglês
Software de aplicação
Caixa de borracha protetora
Fios
Opções:
1O suporte de metal giratório, o suporte de amortecimento faz com que fique em qualquer ângulo.
2. Conexão Bluetooth para dispositivo móvel para gerar e imprimir relatórios de detecção no local.
3Bloco IIW V2.
4- Capa de couro.
