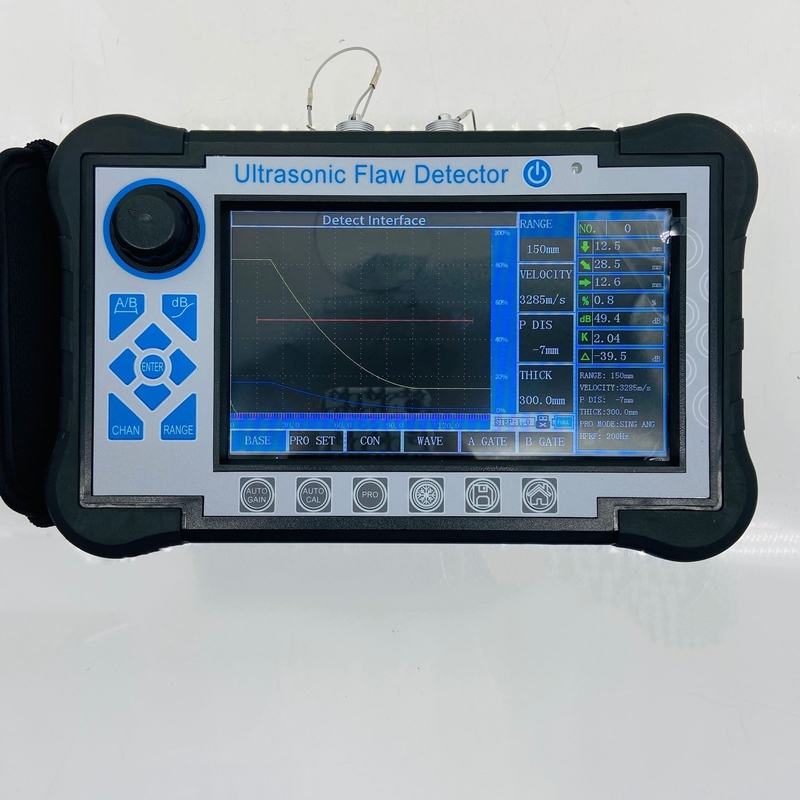

FD580 Digital Touch Screen Detector de falhas de soldagem por ultra-som Alarme de som e luz
Introdução
O detector de falhas de ultrassom digital é de tipo avançado, que é touch screen, pode rapidamente, facilmente e sem danos, detectar com precisão, localizar,avaliar e diagnosticar vários defeitos no interior da peça, tais como rachaduras, soldagens, poros, buracos de areia, inclusões, dobragem, etc. Tem sido aplicado para energia elétrica, petroquímica, caldeira e recipiente sob pressão, estrutura de aço, militar, aeroespacial, transporte ferroviário,automóvelÉ um instrumento essencial para a indústria dos ensaios não destrutivos.
Características
●Quantificação e posicionamento de alta precisão para satisfazer os requisitos da detecção de distância próxima e distante
● A zona cega de campo próximo é pequena, pode satisfazer os requisitos de detecção de tubos de pequeno diâmetro e de parede fina.
● Função de calibração automática: calibração automática de um botão, fácil de operar, sonda de ensaio automática ¢P Delay, valor K, valor X e velocidade
●Exposição automática da posição do eco de defeito ((Profundidade:d, Horizontal:p,Distância:s, Amplitude,dB,ф)
● Troque de três escalas livremente ((Profundidade:d, Horizontal:p,Distância:s)
● Funções de ganho automático, envelope de pico, memória de pico, que podem melhorar a eficiência de detecção.
● Regista automaticamente o processo de detecção de falhas e a reprodução dinâmica
●Cálculo do valor φ: Detecção de falhas por sonda reta, pode encontrar automaticamente a onda mais alta para converter o valor φ
● 500 canais independentes (podem ser expandidos), que podem inserir e armazenar livremente os padrões de detecção de qualquer indústria, não precisam de transportar os blocos padrão para inspecção no local.
● Armazenar, reproduzir 500 ondas de digitalização A e dados livremente
● As curvas DAC, AVG e TCG (compensação de profundidade) são geradas automaticamente e podem ser segmentadas.
●14 normas de inspecção integradas
●Liberdade de inserir quaisquer padrões da indústria
● Largura e intensidade do pulso podem ser ajustadas
● Função de varredura B e varredura a cores B;
●Pode comunicar com o computador e exportar o ficheiro WORD, também o relatório de detecção
●Caixa de plástico ABS IP65, resistente e durável, à prova d'água e de poeira e excelente capacidade anti-interferência
●Usar software de comunicação (sem fio) para analisar relatórios de impressão de dados, etc.;
● 260.000 cores de tela em cores reais, adequado para ambiente de trabalho sob luz forte ou baixa
● Bateria de lítio de alto desempenho, capaz de trabalhar continuamente durante 8-10 horas
● Registo de relógio em tempo real: data de detecção de falhas em tempo real, registo do tempo e armazenamento
●Proteção contra apagões, dados de armazenamento não podem ser perdidos
● Os parâmetros de detecção de falhas podem ser testados ou pré-definidos automaticamente
●Rejeição digital, não afeta o ganho e a linearidade
●Compensação de ganhos: a atenuação Db pode ser corrigida para a rugosidade da superfície, as superfícies curvas, a detecção de falhas a longa distância de peças espessas, etc.
●Pode operar o detector de falhas por software no PC, alcançando o objectivo de um detector de falhas controlado por computador para detectar
Especificação técnica
| Exibição |
Ecrã TFT a cores de 7 polegadas, resolução 800*480 |
| Modo de funcionamento |
Botão, rotativo, touch screen |
| Fornecimento de energia |
Bateria de iões de lítio |
| Capacidade da bateria |
5.0Ah |
| Voltagem de potência |
12 V |
| Quantidade de potência |
1 |
| Horário de trabalho |
≥ 8 horas |
| Entrada do adaptador |
DC100 ⋅ 240 V 50 Hz/60 Hz |
| Saída do adaptador |
AC 12V |
| Potência do adaptador |
36 W |
| Armazenamento de dados |
Cartão SD ((16G) |
| Alarme |
1 |
| Temperatura de funcionamento |
-10°C 45°C |
| Temperatura de armazenamento |
-20°C-60°C |
| Grau IP |
IP65 |
| Dimensão |
245*155*55 mm |
| Peso |
1.18 kg (incluindo bateria) |
| Modelo UT convencional |
| Tipo de conector da sonda |
LEMO 00 |
| Tipo de canal |
Canal único |
| Número do canal |
Grupo 500 (capaz de ser dimensionado) |
| Tipo de pulso |
Ondas negativas |
| Voltagem de transmissão |
50-350V, passo em 50V |
| Diminuição |
560Ω |
| Ganho |
0 ~ 110 dB, passo:0.5/2/6/12 dB |
| Obtenha um bom ajuste |
-4~+4 |
| Compensação de superfície |
Todos os intervalos de ganho |
| Frequência de trabalho |
0.5 ~ 20 MHz; |
| Tipo de sonda |
Tipo simples, duplo, de imersão |
| Filtro |
Três opcionais:
1~4 MHz/0,5~10 MHz/2~20 MHz
|
| Modo de detecção |
Negativo/Positivo/Bi-direcional/RF |
| Rejeitar |
0~80%, passo 1% |
| Faixa de ensaio |
0~15000 mm, faixa mínima de exibição:15 mm ((em aço) |
| Velocidade do material |
100 ~ 20 000 m/s |
| Deslocamento do pulso |
-10~1000 mm |
| P DEPASO |
0~200us |
| X-VAL |
0~100 mm |
| Guia |
Inspecção de solda, folha, forja |
| Ponto de ensaio |
Pico/X-val/J val |
| Medição |
Portão:Amplitude, Valor dB de Amplitude,Range,Distância horizontal,Distância vertical,Valor da diferença entre portões A e B
Cursor:2 cursores cruzados, pode testar a distância horizontal e vertical, e a distância entre os cursores ((sob a função de varredura B)
|
| Portão |
Portão de arranque: todo o alcance |
| Largura do portão:todo o intervalo |
| Nível do portão: 10% ~ 90%, passo: 1% |
| Curva |
DAC, com um máximo de seis curvas, conforme NB/T 47013, GB/T 11345, GB/T 29712 e outras normas |
| TCG, no máximo seis curvas |
| AVG |
| Outras funções |
Ecrã completo, interruptor do cursor ((range/Height/Horizon), ganho automático único/contínuo ((10~100%, passo 10%), comparação de eco, eco completo, envelope máximo, memória máxima, varredura rápida, modo externo, captura de tela |
| Pico de congelamento/profundidade da fenda/expansão do portão//modificação da superfície curva/B scan/simulação de solda plana//vídeo |
| Alarme |
Alarme de som e luz |
| Falta de sensibilidade |
≥ 65dB ((200mm Φ2FH,2.5PΦ20) |
| Erro de linearidade horizontal |
≤ 0,3% |
| Erro de linearidade vertical |
≤ 3% |
| Erro de linearidade da amplitude |
≤ ± 2% |
| Precisão do atenuador |
20 dB ± 1 dB |
| Faixa dinâmica |
≥ 32 dB |
| Resolução remota |
≥ 26 dB |
| Nível de ruído |
< 40 × 10- 9V/ |
| |
|
|
Configuração padrão
|
|
Nome |
QTY |
| 1 |
Unidade principal |
1 |
| 2 |
Adaptador de energia |
1 |
| 3 |
sonda de ligação do cabo BNC-C6 |
2 |
| 4 |
Caixa de instrumentos |
1 |
| 5 |
Manual de instruções |
1 |
| 6 |
Sonda recta 10 mm 2,5 MHz |
1 |
| 7 |
Sonda de ângulo 13x13 K2 2,5MHz |
1 |
| 8 |
Cartão de garantia |
1 |
