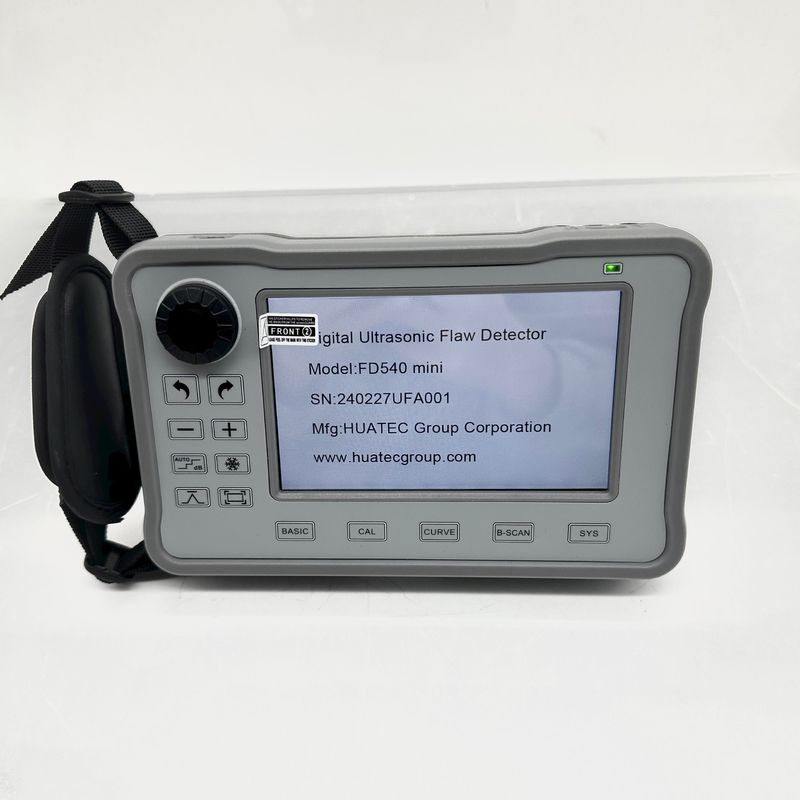

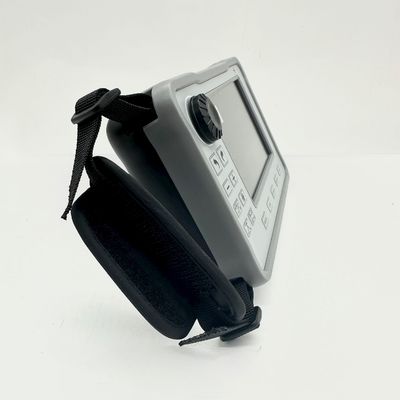

FD540mini Touch Screen Detector de Falhas Ultrassônicas 5 polegadas IPS Display DAC AVG B-Scan Equipamento de Teste de Fissuras de Soldadura NDT Portátil
Breve introdução
FD540mini detector de falhas de ultrassom é um novo tipo de produto de teste de ultrassom lançado pela nossa empresa, amplamente utilizado em indústrias como caldeiras, vasos sob pressão, energia, petróleo, químico,petróleo offshore, oleodutos, construção naval, automóveis, fabricação mecânica, metalurgia, processamento de metais, estruturas de aço, transporte ferroviário, energia nuclear, universidades, etc.localizar, avaliar e diagnosticar vários defeitos internos (fissuras, soltura, poros, inclusões, etc.) nas peças de trabalho.resistência forte, alta sensibilidade, resposta rápida e uma frequência máxima de emissão repetitiva de até 10000 Hz. É um produto de detecção de falhas ultra-sônicas extremamente portátil.
Parâmetros técnicos
| Faixa de detecção |
10 m ((aço carbono de onda longitudinal)
(Requisitos de desempenho metrológico:
≥ 3500 mm)
|
| Modo de pulso |
Pulso agudo, onda quadrada, onda dupla quadrada |
| Voltagem de pulso |
25V ≈ 300V ajustável 25V |
| Largura do pulso |
0ns 500ns ajustável continuamente, 10ns de velocidade |
| Diminuição |
Forte e fraco ajustável |
|
Repetição do pulso
frequência
|
de potência de saída igual ou superior a 50 W, mas não superior a 50 W,
com um ritmo de 10 Hz
|
| Ganho |
120 dB, ritmo 0.1 dB, 1 dB, 10 dB |
| Largura de banda |
0.1MHz20MHz |
| Filtro de ondas |
1M~5M |
| Ecrã de exibição |
5LCD de 0,0 polegadas, o tamanho efetivo do ecrã é de 108 mm de comprimento e 64 mm de largura |
| Resolução |
800×480 |
| Interface de instrumentos |
LEMO-00 C5 duplo |
| Alarme |
Alarme do portão A, B |
| Interface de saída |
USB tipo-c |
| Modo de detecção |
Onda completa, meia onda positiva, meia onda negativa, RF |
| Portão |
Independente A,B |
| Modo de medição |
Pico, lado da onda |
| Memória |
Cartão SD 1G |
| Salvar conteúdo |
Gravação contínua de um quadro, de vários quadros (≤ 200 quadros) |
| Modo quantitativo |
Curva DAC, curva AVG(DGS) |
| Funções auxiliares |
Suporte de toque, teclado virtual, PD rápido
Carregamento, ganho automático, memória máxima, congelamento
|
|
Detecção de falhas
padrões
|
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345 |
| Tamanho e peso |
183mm × 113mm × 45mm 780g, bateria incluída |
| Bateria |
12 horas |
| Unidade |
Métrico, imperial |
| Temperatura de funcionamento |
-10°C55°C |
| Carregador |
GeralAC ((100 240V, 50 60Hz) |
| Resolução |
36 dB
(Requisitos de desempenho metrológico:≥ 26 dB)
|
| Faixa dinâmica |
40 dB
(Requisitos de desempenho metrológico:≥ 26 dB)
|
| Margem de sensibilidade |
60 dB
(Requisitos de desempenho metrológico:≥ 42 dB)
|
| Linearidade vertical |
20,8%
(Requisitos de desempenho metrológico:≤ 6%)
|
|
Horizontal
linearidade
|
00,6%
(Requisitos de desempenho metrológico:≤ 2%)
|
| Língua |
Chinês/Inglês |
Características
1: O corpo é leve e adequado para operação com uma mão.
2: PD65W carregamento rápido + 12 horas de duração da bateria.
3Display de alta definição IPS de 5,0 polegadas com uma interface de interface totalmente nova.
4: Suporte ao toque em ecrã completo, operação rápida por gestos, teclado virtual, fácil de usar
5: Com DAC, AVG, ganho automático, memória de pico, meia-espansão de cores, B-scan e outras funções profissionais.
6Incluindo comutação em chinês e inglês, exportação de dados para cartão SD, atualização online, captura de tela e muitas outras funções práticas.
Configuração padrão
| Número de sérier |
nome |
Quantidade |
| 1 |
Anfitrião FD540mini |
1 |
| 2 |
Sonda (onda reta de alta precisão, sonda angular) |
2 |
| 3 |
Linha de sonda |
2 |
| 4 |
Carregador |
1 |
| 5 |
Linha eléctrica |
1 |
| 6 |
Manual de instruções |
1 |
| 7 |
Certificado de conformidade |
1 |
| 8 |
Cartão de garantia |
1 |
| 9 |
Banco de energia |
1 |
