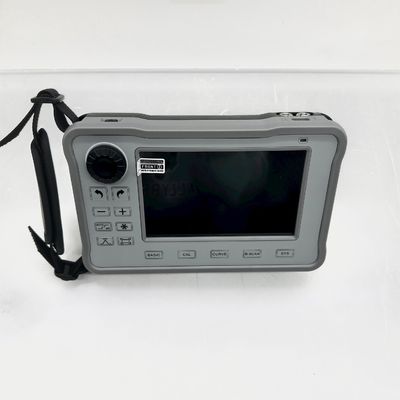

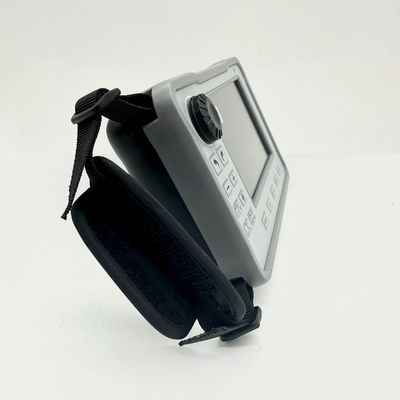

Fd540mini detector ultrassônico digital de falhas, leve, 0.1-20mhz, 10m, faixa de detecção, testador de inspeção de defeitos
Breve introdução
O detector ultrassônico de falhas FD540mini é um novo tipo de produto de teste ultrassônico lançado por nossa empresa, amplamente utilizado em indústrias como caldeiras, vasos de pressão, energia, petróleo, produtos químicos, petróleo offshore, oleodutos, construção naval, automóveis, fabricação mecânica, metalurgia, processamento de metal, estruturas de aço, transporte ferroviário, energia nuclear, universidades, etc. Este detector ultrassônico digital de falhas possui uma estrutura compacta, forma de onda estável, forte resistência, alta sensibilidade, resposta rápida e uma frequência máxima de emissão repetitiva de até 10.000 Hz. É um produto de detecção ultrassônica de falhas extremamente portátil.
Parâmetros técnicos
| Alcance de detecção |
10m (aço carbono de onda longitudinal)
(Requisitos de desempenho metrológico:
≥3500mm)
|
| Modo de pulso |
Pulso agudo, onda quadrada, onda quadrada dupla |
| Tensão de pulso |
25V~300V ajustável Piso 25V |
| Largura de pulso |
0ns ~ 500ns continuamente ajustável, ritmo de 10ns |
| Amortecimento |
forte e fraco ajustável |
|
Repetição de pulso
freqüência
|
Automático ou manual, continuamente ajustável de 100Hz a 1000Hz,
com um ritmo de 10 Hz
|
| Ganho |
120dB, ritmo 0,1dB, 1dB, 10dB |
| Largura de banda |
0,1 MHz ~ 20 MHz |
| Filtro de onda |
1 milhão ~ 5 milhões |
| Tela de exibição |
LCD de 5,0 polegadas, o tamanho efetivo da tela é 108 mm de comprimento e 64 mm de largura |
| Resolução |
800×480 |
| Interface do instrumento |
Duplo LEMO-00 C5 |
| Alarme |
Alarme portão A, B |
| Interface de saída |
USB tipo c |
| Modo de detecção |
Onda completa, meia onda positiva, meia onda negativa, RF |
| Portão |
Independente A, B |
| Modo de medição |
Pico, lado da onda |
| Memória |
Cartão SD 1G |
| Salvar conteúdo |
Gravação contínua de quadro único e vários quadros (≤200 quadros) |
| Modo quantitativo |
Curva DAC, curva AVG (DGS) |
| Funções auxiliares |
Suporte para toque, teclado virtual, PD rápido
carregamento, ganho automático, pico de memória, congelamento
|
|
Detecção de falhas
padrões
|
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345 |
| Tamanho e peso |
183mm×113mm×45mm 780g, bateria incluída |
| Bateria |
12 horas |
| Unidade |
Métrico, imperial |
| Temperatura operacional |
-10℃~55℃ |
| Carregador |
CA “geral” (100 ~ 240 V, 50 ~ 60 Hz) |
| Resolução |
36dB
(Requisitos de desempenho metrológico:≥26dB)
|
| Faixa dinâmica |
40dB
(Requisitos de desempenho metrológico:≥26dB)
|
| Margem de sensibilidade |
60dB
(Requisitos de desempenho metrológico:≥42dB)
|
| Linearidade vertical |
2,8%
(Requisitos de desempenho metrológico:≤6%)
|
|
Horizontal
linearidade
|
0,6%
(Requisitos de desempenho metrológico:≤2%)
|
| Linguagem |
Chinês/Inglês |
Características
1: O corpo é leve e adequado para operação com uma mão.
2: Carga rápida PD65W + bateria com duração de 12 horas.
3: Tela IPS de alta definição de 5,0 polegadas com uma nova interface de UI.
4: Suporta toque em tela cheia, operação rápida por gestos, teclado virtual, fácil de usar
5: Com DAC, AVG, ganho automático, memória de pico, half-span colorido, B-scan e outras funções profissionais.
6: Inclui comutação em chinês e inglês, exportação de dados para cartão SD, atualização online, captura de tela e muitas outras funções práticas.
Configuração padrão
| Número de sérieR |
nome |
Quantidade |
| 1 |
Anfitrião FD540mini |
1 |
| 2 |
Sonda (sonda reta de alta precisão, sonda angular) |
2 |
| 3 |
Linha de sonda |
2 |
| 4 |
Carregador |
1 |
| 5 |
Linha de energia |
1 |
| 6 |
Manual de instruções |
1 |
| 7 |
Certificado de conformidade |
1 |
| 8 |
Cartão de garantia |
1 |
| 9 |
Banco de potência |
1 |
