Detector de falhas por ultra-som portátil 32:128PR

Detector de falhas por ultra-som portátil 32:128PR
Detector de falhas por ultra-som portátil 32:128PR Detector de falhas por ultra-som portátil 32:128PR Detector de falhas por ultra-som portátil 32:128PR

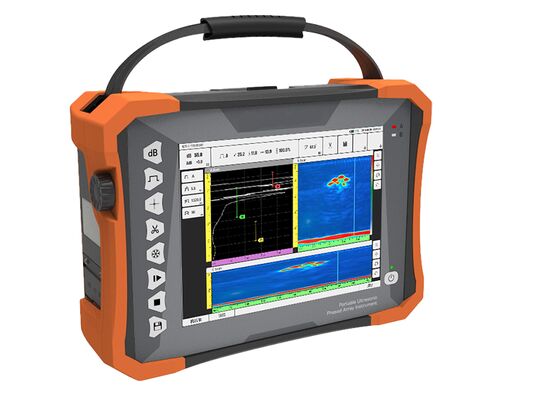

Imagem Grande :  Detector de falhas por ultra-som portátil 32:128PR

Detalhes do produto:
Lugar de origem: China
Marca: HUATEC
Certificação: ISO,CE
Número do modelo: HPA-620
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 CONJUNTO
Detalhes da embalagem: em Cartão
Tempo de entrega: 5~8 dias após o pagamento
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 20 conjuntos por mês
Contato

Detector de falhas por ultra-som portátil 32:128PR

descrição
Nome do produto: Detector de falhas ultrassônico Phased Array Modo PA: 32:128
Mostrar: tela táctil 10.4-inch importar: 1 IPEX, 4 C5
GPS: Sim Armazenar: Interno: 64 GB; Externo: Disco flash USB
Destacar:

Detector de falhas por ultra-som portátil

,

32Detetor de falhas por ultra-som

,

Detector de falhas de matriz em fase com garantia

Detector de falhas ultrassônico de matriz faseada portátil 32:128PR



Características:

Canais de inspeção

  • Módulo de matriz faseada 38:128PR
  • Varredura simultânea de TOFD e matriz faseada
  • Suporta sondas de matriz dupla
  • TOFD de 2 canais; teste ultrassônico convencional de 2 canais

A funcionalidade do HPA-620 oferece grande satisfação às diversas demandas dos usuários.



Módulo de matriz faseada

  • Inspeção convencional de solda de topo; Inspeção convencional de solda de topo (com varredura simultânea de TOFD e matriz faseada)
  • Inspeção convencional C-scan para placas
  • Inspeção convencional de parafusos
  • Inspeção convencional de corrosão
  • Inspeção TKY



Módulo TOFD

  • Configuração de parâmetros de procedimento; configuração de parâmetros de sonda e cunha

Os usuários podem calcular parâmetros relevantes com base nos parâmetros da sonda e do procedimento, incluindo: PCS, cobertura de varredura, cobertura inferior, ângulos de inclusão do feixe.



Tela

  • O HPA-620 é equipado com uma tela TFT de 10,4 polegadas de nível industrial, com operação sensível ao toque, fornecendo exibições ideais sob luz forte e ao ar livre.



Design do procedimento

  • Oferecendo modelos de simulação de processo, o HPA-620 também pode construir um modelo importando as dimensões dos objetos por meio de software CAD. Personalize o processo de inspeção dedicado dos usuários e forneça um serviço completo para a gama completa de soluções.

Parâmetro:

Canais
Modo Modo PA Modo UT Modo TOFD
Número 32:128 2 2
Parâmetro físico
Tela Tela sensível ao toque de 10,4 polegadas
Importar 1 IPEX, 4 C5
Portas de E/S 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP (DisplayPort) (pode transferir para HDMI)
WIFI
Porta de codificador LEMO 1B
Porta TTL I/O
GPS Sim
Armazenamento Interno: 64GB; Externo: disco flash USB
Peso 5kg (sem bateria)
Dimensões 350 mm × 250 mm × 130 mm
(C×L×A)
AC 100V~240V 50Hz/60Hz
DC 13,5V
Tipo de bateria Bateria de lítio
Capacidade da bateria Bateria dupla, cada<100Wh
Vida útil da bateria ≥4,5h
Temperatura Faixa de temperatura de operação: -10℃~40℃
Faixa de temperatura de armazenamento: -20℃~60℃
Classificação de proteção de entrada IP65
UT
PRF 25Hz~10kHz
Tensão do transmissor 75V~250V (carga de 50Ω)
Largura do pulso 30ns~1000ns, com passo de 5ns
Amortecimento 400Ω, 80Ω
Taxa de amostragem 100MHz
Largura de banda 0,5MHz~20MHz (-3dB)
Ganho 0,0dB~110,0dB
Excesso de sensibilidade ≥60dB (largura de banda estreita), ≥52dB (largura de banda ampla) (transdutores 2.5P20, furos de fundo plano de 200mmφ2)
Erro de linearidade vertical ≤3%
Erro de linearidade horizontal ≤0,1%
Resolução ≥26dB(2.5P20)
Faixa dinâmica ≥30dB
Filtro Passe-alto, passe-baixo e múltiplas faixas de passagem estreitas
Retificação RF (modo TOFD), onda completa, meia onda +, meia onda –
Canais 2 canais
Cobertura máxima 10000mm (em onda longitudinal de aço)
Portão A/B/G
Estrela do portão Gama completa
Largura do portão Início do portão para gama completa
Limite do portão 1~99%
Alarme Som/Óptico
Ponto de medição Frente/Pico
TCG 16
Matriz faseada
Canais 32:128
Abertura máxima 32 elementos
Elementos máximos 128 elementos
Lei de foco ≥1024
Ângulo de varredura -89°~89°
Calibração Velocidade, atraso, TCG, ACG, codificador
Volume de teste 1000mm
Incremento mínimo do ângulo 0,1° (autoajuste)
Taxa de amostragem 100MHz, 10 bits
Retificação Onda completa
Altura da tela A-scan 800% da altura da tela (Máximo)
Ganho analógico ajustável 80dB
PRF máximo 20kHz
Tensão do transmissor 20V~110V (carga de 50Ω)
Tipo de pulso Onda quadrada bipolar
Largura do pulso 30ns~1000ns, passo de 5ns
Largura de banda 0,5MHz~20MHz (-3dB)
Filtro Passe-alto, passe-baixo, múltiplas faixas de passagem estreitas
Acionamento Codificador, baseado no tempo
Ponto de medição Frente/Pico
Leitura Amplitude; caminho do feixe; horizontal; profundidade
Resolução da medição 0,5mm
Modo de varredura L/S/C/D – varredura
Comprimento da varredura ≥15 metros
Velocidade de varredura ≥30mm/s




Escopo:

Inspeção convencional de solda

Inspeção C-scan de matriz faseada de materiais compósitos

Inspeção de parafusos e tubos rosqueados

Inspeção de juntas de PE

Solução de inspeção de solda de tubos de pequeno diâmetro
