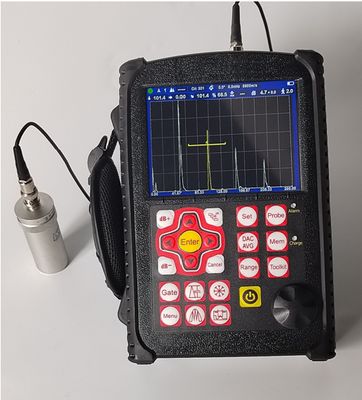

DAC e AVG para avaliar o eco, a curva pode ser modificada e o detector compensado Faixa de 0-10000mm Detector de falhas ultrassônico
★ Diálogo interativo amigável ajuda em operações como calibração, criação de curvas, etc.
★ Todas as ferramentas que você precisa: DAC, AVG, AWS, diagrama de solda, etc.
★ Frequência de repetição de pulso: ajuste preciso de 10-2000Hz, varredura de alta velocidade, sem perder nada.
★ Alta relação sinal-ruído, eco claro e estável, design anti-ruído, perfeito para condições de trabalho difíceis.
★ AD de 10 dígitos, amostragem de alta velocidade leva a um melhor diagrama de eco com todos os detalhes. Sensível e pode detectar até mesmo pequenas falhas.
★ Tela colorida verdadeira cristalina. A interface de usuário útil torna a operação muito mais fácil.
★ Armazenamento de dados USB ilimitado., Saída de relatórios PDF.
Especificações
| Faixa |
0-10000 mm, na velocidade do aço |
| Velocidade do material |
1000～10000m/s |
| Frequência de repetição de pulso |
10-2000Hz |
| Faixa dinâmica |
≥38dB |
| Linearidade: Horizontal |
+/-0.2% FSW, Vertical: 0.25% FSH, Precisão do amplificador +/-1 dB |
| Poder de resolução |
>40dB(5P14) |
| Restos de sensibilidade |
>65dB |
| Rejeição (supressão) |
0 a 80% da altura total da tela |
| Modos de teste |
Eco de pulso, elemento duplo e transmissão direta |
| Tipos de sonda |
Única reta, ângulo único, dupla reta, ângulo duplo, direta |
| Monitores de portão |
Dois portões independentes controláveis em toda a faixa de varredura |
| Unidades |
Polegada ou milímetro |
| Requisitos de energia |
CA 100-240 VAC, 50-60 Hz |
| Atraso de exibição |
-20 a 3400 µs |
| Atraso da sonda/Deslocamento zero |
0 a 99.99µs |
| A×L×P(mm) |
240×160×45 (mm) |
| Peso |
1,0 kg |
| Temperatura de operação |
-10℃ a 50℃ |
| Temperatura de armazenamento |
-30℃ a 50℃ |
| Energia do pulso |
200V, 300V, 400V, 500V selecionável |
| Retificação |
Meia onda positiva, meia onda negativa, onda completa, sistema RF |
| Monitores de portão |
Dois portões independentes controláveis em toda a faixa de varredura |
| Sensibilidade |
110 dB máx. em resolução selecionável 0.1, 1.0, 2.0, 6.0 dB. |
| Conexões do transdutor |
BNC ou LEMO |
Funções
Exibição automatizada da localização precisa da falha (Profundidade d, nível p, distância s, amplitude, sz dB, ф).
Dimensionamento de falhas: Dimensionamento automático de falhas usando AVG/AVG ou DAC, acelera a geração de relatórios de aceitação ou rejeição de defeitos.
Calibração automatizada do ponto zero do transdutor, ângulos, borda frontal e velocidade do material.
Conveniente para fazer e usar DAC e AVG para avaliar o eco, a curva pode ser modificada e compensada.
Conectando o disco U, a unidade pode obter memória ilimitada, saída de relatórios PDF e sistema de atualização.
Diagrama de solda.
Há 15 padrões na unidade.
AWS D1.1.
Recurso de correção de superfície curva.
Função de medição da altura da rachadura.
Ampliar portão: espalhamento da faixa do portão em toda a largura da tela.
Função de ganho automático.
Envelope: Exibição simultânea da varredura A ao vivo a uma taxa de atualização de 60 Hz e envelope da varredura A
exibição.
Peak Hold: Compare as formas de onda de pico congeladas com as varreduras A ao vivo para interpretar facilmente os resultados do teste.
Congelamento de varredura: A exibição congelada mantém os dados da forma de onda e do caminho do som.
Alarme: Sinal sonoro e LED.
Relógio em tempo real.
Preencher eco.
Marcar captura.
Cor do eco dentro do Gate.
