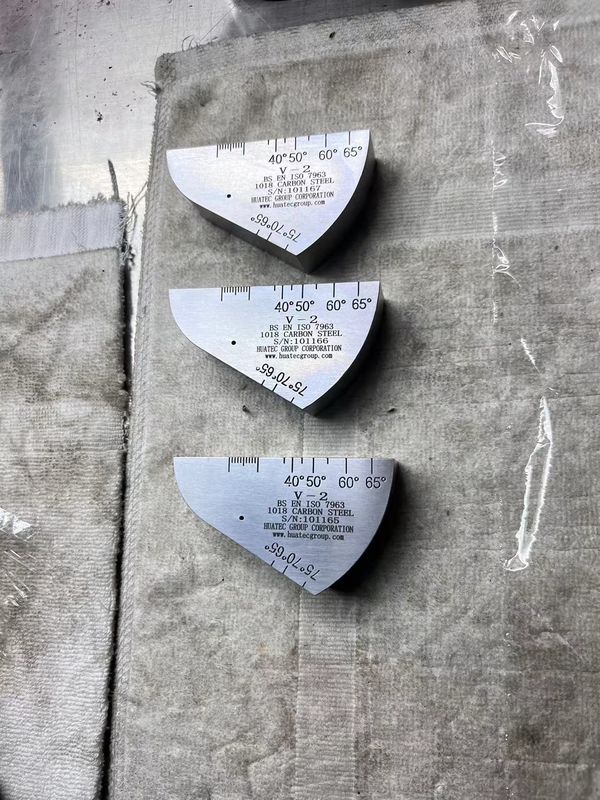

Bloco de calibração NDT IIW V2 Peso bruto 1 kg

Bloco de Calibração NDT IIW V2

Padrão: ISO7963-2010

O bloco de teste IIW2 (bloco de teste V-2) é o bloco de teste padrão aprovado pela Sociedade Internacional de Soldagem. O bloco V-2 (DIN54122), em comparação com o bloco de teste IIW, possui as vantagens de ser leve e fácil de transportar, sendo especialmente adequado para uso em campo. Veja a Figura 1-2.

Pontos principais de uso:

(1) O ponto de incidência e a margem de sensibilidade da sonda inclinada foram medidos usando uma superfície de reflexão de arco com um raio de R50mm;

(2) Usando a superfície de reflexão do furo de 5 passes, a faixa de refração da sonda de inclinação é de 45°-65° e 65°-75°, respectivamente.

(3) A linearidade horizontal e vertical do detector de defeitos pode ser medida usando múltiplas reflexões de onda p do fundo com uma espessura de 12,5 mm;

(4) Duas superfícies de arco, R25 e R50, são usadas para corrigir o eixo do tempo e o ponto zero.
