Bloco de Calibração CS END IIW V1 para Ensaios Não Destrutivos

Bloco de calibração NDT IIW Bloco V1

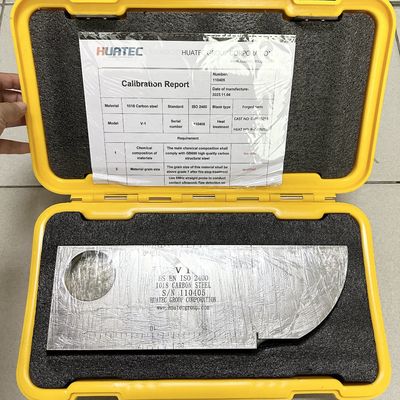

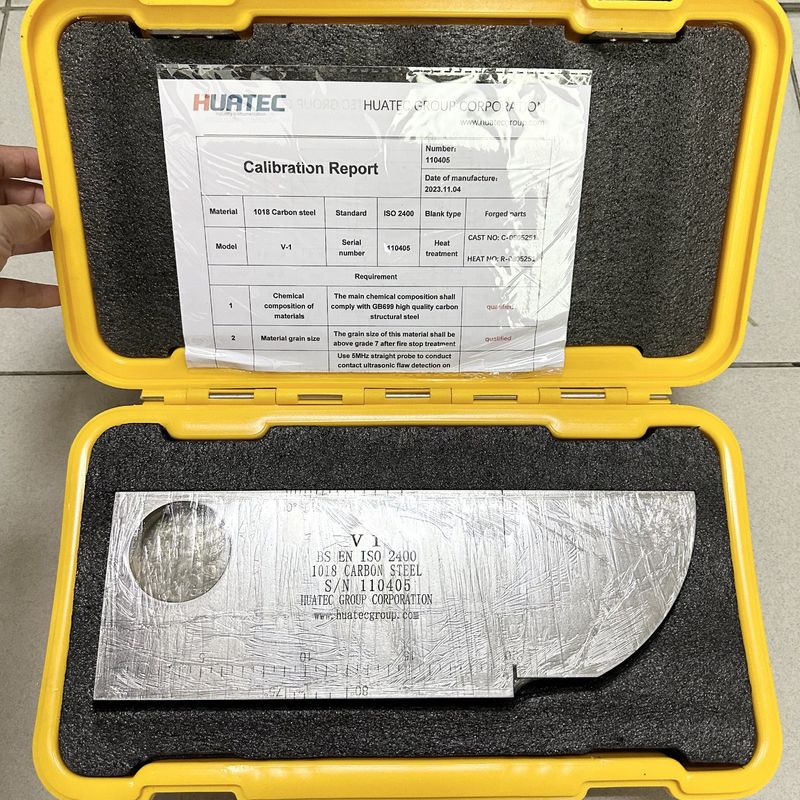

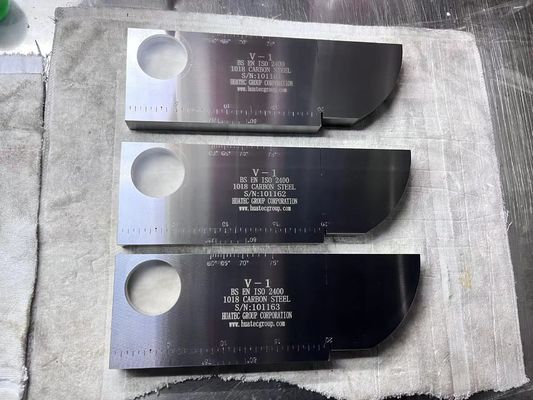

Bloco de calibração IIW V1

Padrão: ISO2400-1972E

O bloco de ensaio IIW (bloco de ensaio V-1) é também chamado de bloco de ensaio holandês.É um bloco de teste padrão internacional aprovado pelo Instituto Internacional de Soldadura (IIW) e recomendado pela Organização Internacional de Normalização (ISO)A forma e o tamanho são mostrados na figura 1-1:

Principais pontos de utilização:

(1) O intervalo dinâmico, a linearidade horizontal e o intervalo de detecção de ondas longitudinais do detector de falhas podem ser medidos utilizando um bloco de ensaio de espessura de 25 mm;

(2) O arco 50 e o buraco 1,5 foram utilizados para determinar a margem de sensibilidade do ângulo de refração da sonda oblíqua e da sonda reta de onda longitudinal.Também é possível estimar aproximadamente o tamanho da área cega da sonda reta e a capacidade de penetração do instrumento de medição combinado com a sonda.

(3) O ponto de incidência e a área cega da sonda inclinada são medidos utilizando a superfície de arco R100 mm e a proporção do eixo do tempo e o ponto zero podem ser corrigidos;

(4) A resolução longitudinal da sonda reta pode ser medida com o plano de entalhe de 85 mm, 91 mm e 100 mm;

(5) Para medir o ângulo de inclinação do feixe sonoro, utilizar o ângulo direito da borda do bloco de ensaio.
