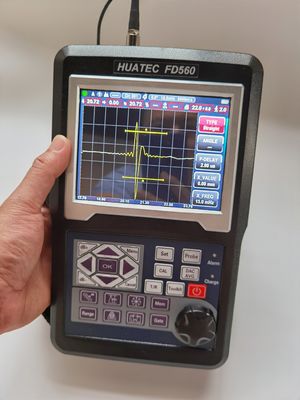

Detetor de falhas ultrasónico digital para inspecção de solda FD560

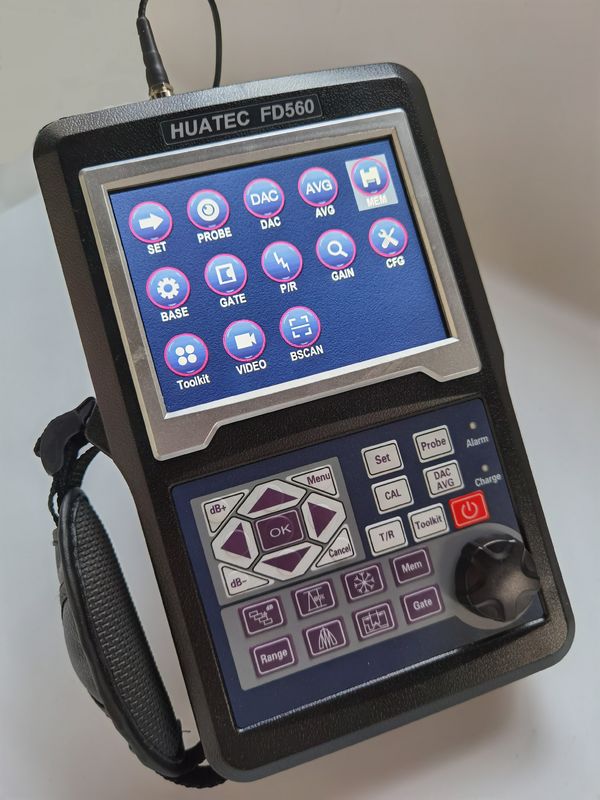

Diálogo interativo amigável para o usuário ajuda operações como calibração, fazer curvas, etc.
Todas as ferramentas necessárias: DAC, AVG, TCG AWS, etc.
| Distância |
0-10000 mm, à velocidade de aço |
| Velocidade do material |
100 ‰ 20 000 m/s |
| Frequência |
10-2000 Hz |
| Faixa dinâmica |
≥ 38 dB |
| Linearidade |
Horizontal: +/- 0,2%, Vertical: 2,0% ((Horizontal: +/- 0,2% FSW Vertical: 0,25% FSH)) |
| Poder de resolução |
> 40 dB (5P14) |
| Falta de sensibilidade |
> 68 dB |
| Rejeitar (suprimir) |
0 a 80% de altura total do ecrã |
| Memória |
Gráfico 1000 A |
| Modos de ensaio |
Eco de pulso, elemento duplo e transmissão através |
| Requisitos de energia |
AC Mains 100-240 VAC, 50-60 Hz |
| Retardo da sonda/deslocamento zero |
0 a 99,99 μs |
| Conexões do transdutor |
BNC ou LEMO |
| Sensibilidade |
120 dB no máximo em resolução selecionável 0.1, 1.0, 2.0, 6,0 dB |
| Largura de banda |
0.2 a 25 MHz |
Frequência de repetição de pulso: 10-2000Hz ajuste preciso, digitalização de alta velocidade, sem falhar.
Alta relação sinal/ruído, eco claro e estável, design anti-ruído, perfeito para condições de trabalho difíceis.
12 dígitos AD, amostragem de alta velocidade leva a um melhor diagrama de eco com todos os detalhes.
Pode usar a frequência da sonda 20M perfeitamente.
Padrão IP65, revestimento de borracha protetora, suporte de amortecimento, para ficar em qualquer ângulo.
A bateria dura 15 horas com uma carga.
Detetor de falhas de ultrassom digital para inspecção de solda.
Pacote de instrumentos de base
Detector de falhas por ultrassom portátil (conector pode ser BNC ou Lemo 01)
Transdutor de feixe reto (2,5 MHz, Φ20)
Transdutor de feixe de ângulo (4 MHz, 8 mm × 9 mm, 60°)
Cabo de interconexão para o transdutor (BNC-Lemo 00, ou Lemo 01-Lemo 00 opcional)
Bateria recarregável de iões de lítio, 8 amperios por hora
Fornecedor de energia/unidade de carregamento
Manual de operação em inglês
Fios
Opções:

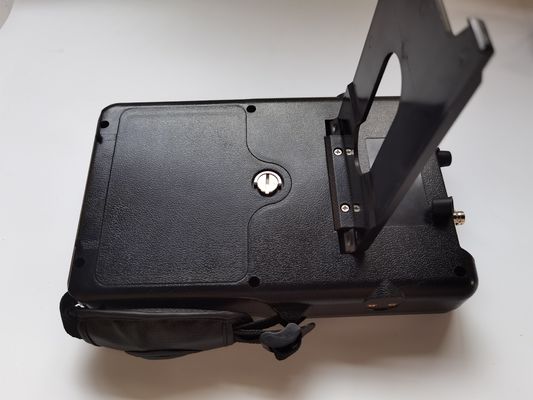

- O suporte de metal giratório, o suporte de amortecimento faz com que fique em qualquer ângulo.
- Conexão Bluetooth com dispositivo móvel para gerar e imprimir relatórios de detecção no local.
- Bloco IIW V2.
- Uma bainha de couro.
- Software de aplicação
