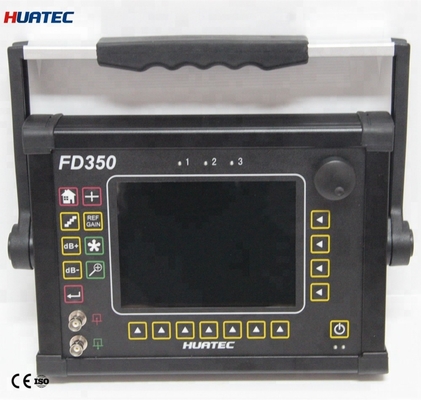

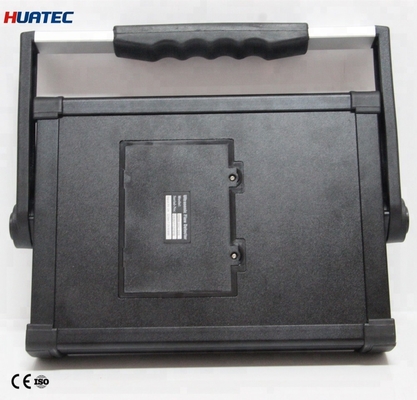

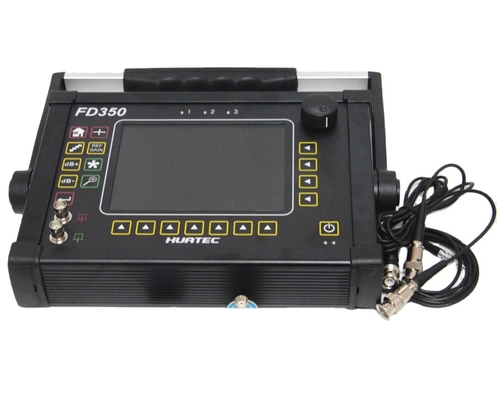

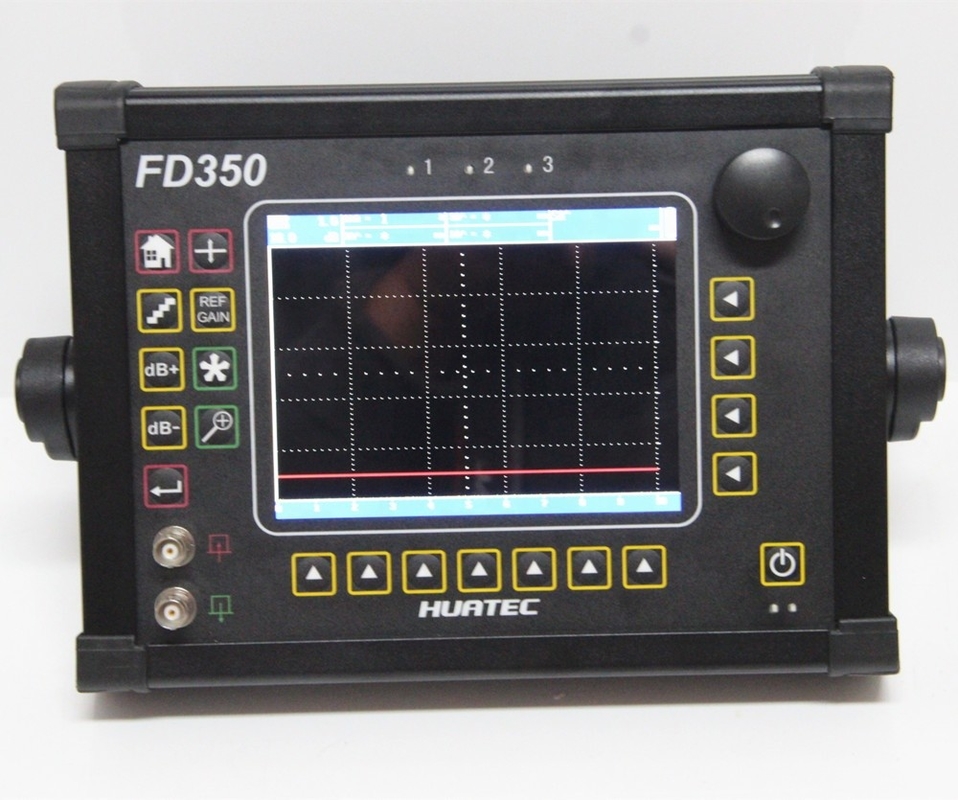

FD350 Detector Digital de Falhas Ultrassônicas Faixa de Detecção 0-10000mm
Informações do produto:
·Calibração automática
·Automatizar a realização de vídeos do processo de ensaio e do jogo
·AWS D1.1,DAC/TCG, JIS DAC/TCG,AVG,DGS, A scan & B scan
·Captura de alta velocidade e ruído muito baixo
·Cabinas de metal sólido (IP65)
·Visualização da forma de onda com alto contraste a partir de imagens brilhantes
·Podem ser exportados para o Excel programas e relatórios de computadores poderosos
·Modelo de dimensão reduzida e leve
Indice Técnico Principal:
| Funções |
Parâmetros |
| Frequência |
0.2 20 MHz |
| Faixa de detecção |
0 - 10000 mm |
| Velocidade do som |
100 20000 m/s |
| Métodos de trabalho |
Eco de pulso, dupla e transmissão através |
| Mudança de pulso |
-5 a 3400 μs em aço (dependendo do intervalo) |
| Ponto zero da sonda |
0 ¢ 100 μs |
| Ajuste de ganhos |
(0-110) dB, Passo:0.2, 0.5, 1.0, 2.0, 6.0, 12.0, definível pelo utilizador ((0-24), e bloqueado |
| Erro linear vertical |
≤ 3% |
| Erro linear horizontal |
≤ 0,1% |
| Faixa dinâmica |
≥ 40 dB |
| Excedente de sensibilidade |
≥ 60 dB (200 mm de profundidade, F2 buraco de fundo plano) |
| Comunicações |
Conectar com o computador através de RS232 ou USB |
| O yawp eléctrico médio |
≤ 20% |
| LCD TFT a cores |
5.25 x 3.875 x (133 x 98 mm), 640 x 480 pixels VGA, cor |
| Alarme de porta |
Alarme sonoro de entrada de onda/perda de onda, largura, altura, localização, regulação contínua |
| Tempo de funcionamento da bateria |
7 horas |
| Temperatura de trabalho |
-10°C ∼60°C |
| Potência |
220VAC, 110VDC |
| Tamanho de aparência |
11.9 ∆ W x 9.9 ∆ H x 2 ∆ D (302 ∆ 251 ∆ 51 mm) |
| Peso líquido |
52,5 kg Bateria de iões de lítio; 2,2 kg sem bateria |
Entrega padrão:
Unidade principal portátil de detecção de falhas por ultra-som
Manual de utilização
Sonda de feixe reto
Sonda de feixe angular ((60 graus)
Cabo de sonda
CD de software para PC
Cabo de PC em série
Adaptador AC/carregador
Caixa de transporte
Acessórios adicionais:
Probação recta (5MHZ-ф20)
Sonda recta (2.5MHZ-ф20)
Proba recta (2.25MHZ-ф20)
Probação recta (1MHZ-ф20)
Proba de ângulo (4MHZ-45 graus, 8*9mm)
Proba de ângulo (4MHZ-60 graus, 8*9mm)
Proba de ângulo (4MHZ-70 graus, 8*9mm)
Proba de ângulo (4MHZ-80 graus, 8*9mm)
Proba de ângulo (2MHZ-45 graus, 8*9mm)
Proba de ângulo (2MHZ-60 graus, 8*9mm)
Proba de ângulo (2MHZ-70 graus, 8*9mm)
Proba de ângulo (2MHZ-80 graus, 8*9mm)
Proba T/R (5MHz-ф20mm, foco 15mm)
Proba T/R (2,5 MHz-ф20 mm, foco 15 mm)
Cabo de ligação à sonda (BNC-BNC)
Cabo de ligação à sonda (BNC-Lemo 00)
Cabo de ligação à sonda (Lemo 01-BNC)
Cabo de ligação à sonda (Lemo 01-Lemo 00)
Bateria de iões de lítio
Adaptador de alimentação (4A/9V)
Cabo de alimentação
Caixa de couro
Bloco de ensaio V1
Bloco de ensaio V2
Blocos de ensaio DAC, ASME, etc.
