Bloco de penetração PSM-5: MIL-STD-6866 ASTME-1417

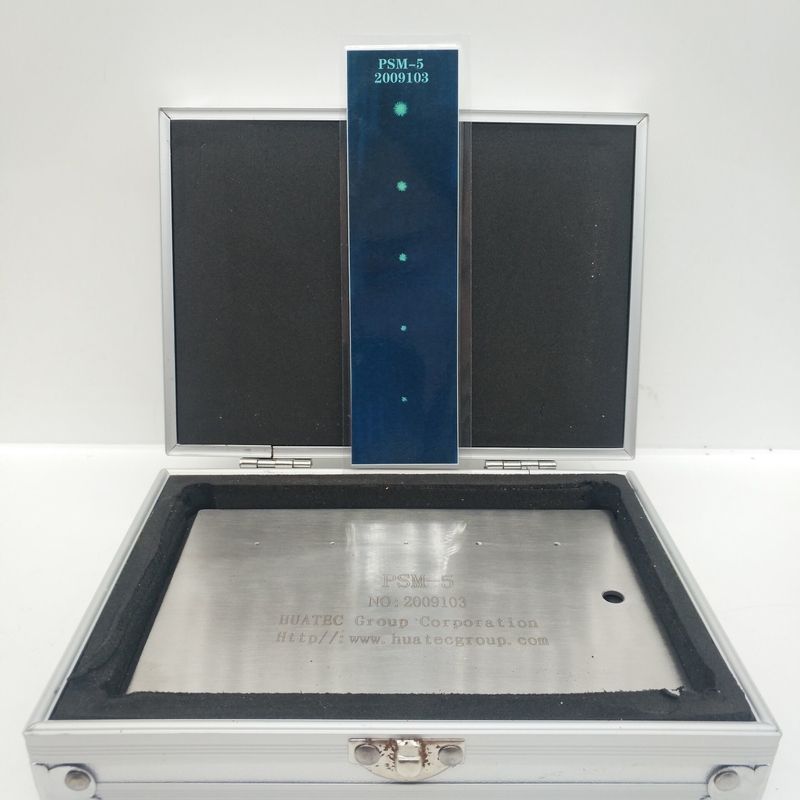

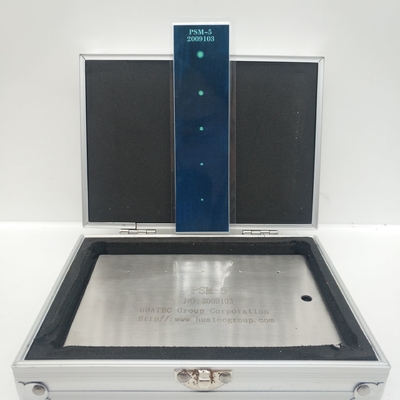

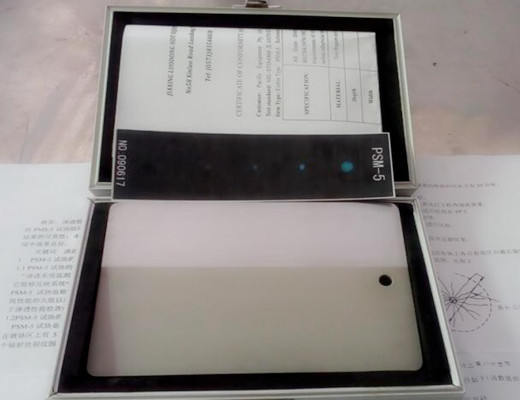

Painel de monitorização do sistema de penetração,Um painel de aço inoxidável, de 0,090 "de espessura e medindo 4 x 6 polegadas. Uma tira cromada percorre o comprimento de um lado do painel.Cinco centros de rachaduras estão uniformemente espaçados no revestimento cromado em ordem de magnitudeO maior é facilmente visível com penetrantes de baixa sensibilidade, enquanto o menor é difícil de observar mesmo com materiais de alta sensibilidade.Adjacente à secção cromada, encontra-se uma área de "ruidez média" revestida de grãos, para avaliar as características de lavagem por penetração.

• O painel PSM-5 vem em duas versões.
  • Tipo de revestimento de grãos- contém uma fita cromada que foi levemente esmagada com grãos para opacar a superfície.
  • Tipo liso- a fita cromada da segunda versão não é revestida de grão.
• O processamento do painel PSM-5 cumpre os requisitos MIL-STD-6866 e ASTM E-1417 para verificação diária do sistema.

Utilização do bloco de ensaio PSM-5

O "bloco de ensaio de monitorização do sistema de penetração" pode fornecer um método para determinar rapidamente o desempenho contínuo do sistema de inspeção de penetração de líquido,que podem refletir os vários factores do sistema. O bloco de ensaio PSM-5, também conhecido como o bloco padrão de defeito conhecido, é utilizado para determinar se os agentes químicos, agentes de limpeza, caixas de secagem e agentes de desenvolvimento são normais ou não.pode revelar a perda súbita de desempenho de cada fator, alertando assim o operador para a falha do desempenho do sistema, a fim de evitar erros e omissões.O bloco de ensaio PSM-5 é a ferramenta mais prática para a inspecção de permeabilidade para cumprir os requisitos da MIL-STD-6866 e da ASTM E1417, e também cumpre os requisitos da P&WA TAM146040.

Forma e estrutura do bloco de ensaio PSM-5

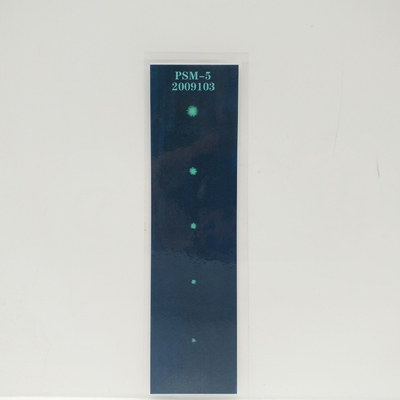

O bloco de ensaio PSM-5 é fabricado de acordo com a norma P&WA, a sua matriz é de aço inoxidável, a superfície é dividida em duas partes: zona de cromagem e zona de sopro de fios,existem 5 rachaduras radiantes de tamanhos diferentes distribuídas uniformemente na zona de cromagem, a sua forma e dimensão são mostradas na Figura 1. O padrão de 5 rachaduras radiantes no bloco de ensaio é de forma de círculo em forma de estrela ou de forma radial.e a área de sopro de areia é de rugosidade média.
