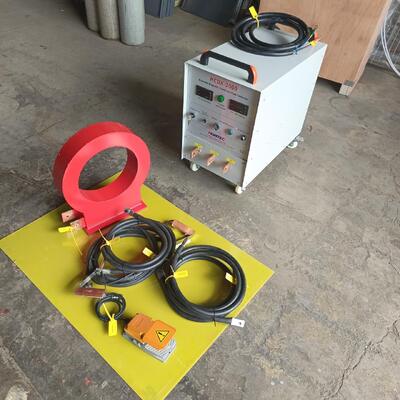

Detector de falhas de partículas magnéticas móveis de corrente AC 0-3000A

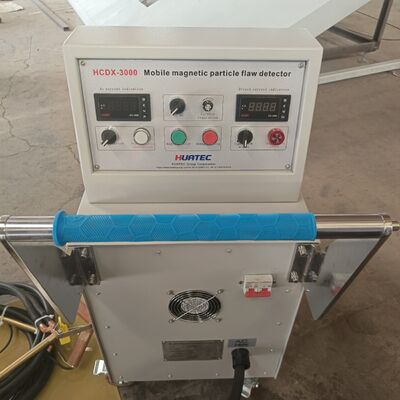

Detector de falhas de partículas magnéticas móvelHCDX-3000 é aplicável para detectar peças de trabalho por magnetização CA. Possui a função de desmagnetização e não necessita de configuração adicional de conjunto de desmagnetização.

O microcontrolador de 8 bits é adotado como controlador por este detector de falhas de partículas magnéticas, e a regulação contínua da corrente de magnetização pode ser realizada através da coleta precisa do sinal de cruzamento de tensão zero CA e do sinal de regulação de corrente. Possui a função de limite máximo de corrente. Com a função de controle de fase, o detector é adequado tanto para a técnica contínua quanto para a técnica residual.

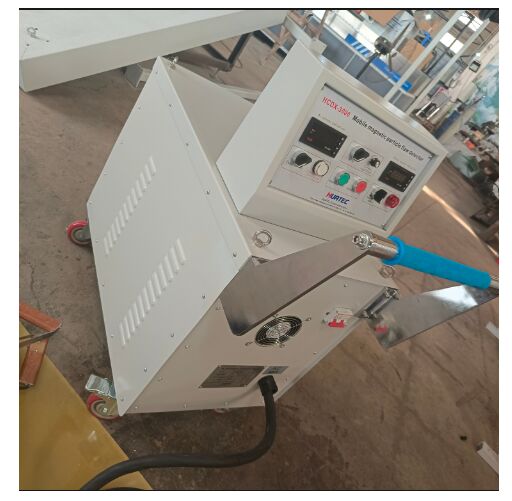

Máquina host móvel:
Pode ser usado como fonte de alimentação para magnetização circular
Pode ser usado como fonte de alimentação para magnetização longitudinal

Ferramenta de máquina de inspeção simples:
Eletrodo de magnetização circular
Bobina de magnetização circular
Ajuste manual do eletrodo de cauda
Pia de aço inoxidável
Tanque de aço inoxidável (inclui bomba de pulverização e bomba de mistura)
Pistola de pulverização
A tinta magnética pode ser reutilizada
Partículas magnéticas pretas, partículas magnéticas vermelhas, partículas magnéticas fluorescentes são suportadas
Luz UV como opção para teste de partículas magnéticas fluorescentes

Tabela de configuração:

Observações: “●” marcado como padrão, enquanto “○” marcado como opção.

Funções principais:

*Método de detecção de falhas: método de suporte, método de enrolamento, método de bobina

*Método de magnetização: magnetização CA, magnetização CC (HWDC/FWDV)

*Método de desmagnetização: a desmagnetização CA adota a desmagnetização remota (método de atenuação), e a desmagnetização CA adota frequência ultrabaixa

*Magnetização: use as duas extremidades da haste de suporte para cobrir a área de detecção de falhas da placa de aço, e o espaçamento da haste de suporte é de 0~500mm (ajuste o espaçamento de acordo com a experiência)

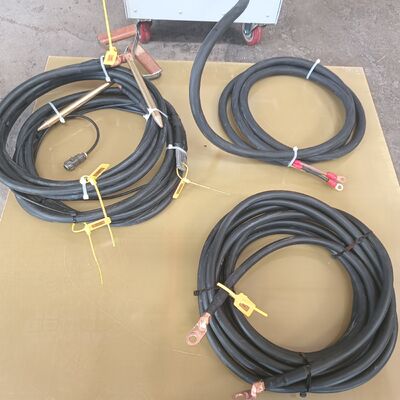

Ou prenda ambas as extremidades da placa de aço com grampos de fio

Desmagnetização: Enrole toda a peça com um cabo, com um passo de cerca de 20~30cm. Conecte ambas as extremidades do cabo ao detector de falhas. O método de conexão é o mesmo da magnetização.
