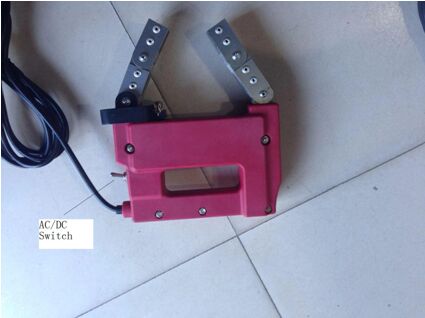

Equipamento eletromagnético 110V/220V Yoke Kit AC&HWDC

Equipamento eletromagnético 110V/220V Yoke Kit AC&HWDC

Uma visão geral do jugo HWDC AC eletromagnético
A série HCDX-230 é um jugo magnético de alto desempenho e resistente, modelo de comutador AC/DC, DC, AC/DC, projetado para detectar indicações de superfície e sub-superfície nas aplicações mais resistentes.

Com uma construção selada e resistente a produtos químicos, pernas articuladas para contornar qualquer forma de peça e um cabo robusto de 12 pés para uso em campo,O HCDX-230 é ideal para inspeção de soldas e outros testes remotos.

Os comandos em estado sólido permitem ao operador utilizar campos magnéticos AC para as indicações de superfície ou campos magnéticos DC para as indicações de sub-superfície para satisfazer todas as necessidades de inspecção.

O detector de falhas de partículas magnéticas de carregamento tem as características de estrutura compacta, layout razoável, pequeno tamanho, peso leve e portabilidade conveniente.O detector de falhas pode ser usado diretamente em corrente alternada, e também pode ser usado para fonte de alimentação de magnetização de CA (bateria de CA) e fonte de alimentação magnetizada de CC (bateria de inversor DC-AC), que é eficiente e portátil.É adequado para inspecção de solda do cascoEste instrumento é adequado para peças de estruturas de aço de energia, metalurgia, petroquímica,Máquinas e outras indústrias, tais como caldeira, recipiente de pressão, tubo de pressão, solda do corpo do navio e estrutura de soldagem de vários tipos de superfície de material ferromagnético e detecção de defeito de partículas magnéticas de defeito próximo da superfície.

Este instrumento está em conformidade com os requisitos normalizados da norma JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024."condição técnica do detector de falhas de jugo eletromagnético".

Função AC para ensaios de superfície
Função HWDC para ensaios subterrâneos

Características do produto
Construção selada e durável
Resistente a produtos químicos e à abrasão
Opções de funcionamento AC e HWDC para inspecção de superfície e sub-superfície
Excebe as especificações de elevação ASTM

Os três modos de alimentação podem ser escolhidos livremente:
Existem lugares diretamente ligados à fonte de alimentação AC, que podem ser diretamente ligados à fonte de alimentação AC.
É possível usar a fonte de alimentação magnetizada de CA através da chave de interruptor para fornecer energia HWDC sem bateria
Quando a força de elevação não for suficiente, a energia é automaticamente cortada para garantir a sensibilidade da detecção de falhas.
A função de exibição de potência pode exibir a potência da bateria atual e tem a função de alarme de som e luz.
Construído num chip de microcomputador para estabilizar a tensão de saída e garantir a sensibilidade de detecção.
Magnetizadores ajustáveis
O saco de cintura de trabalho especial pode transportar bateria, suspensão magnética, agente de contraste, sonda de jugo, etc.
Parâmetro técnico
Temperatura de funcionamento: -10 ~ +40 C
Temperatura de armazenamento: -20 ~ 50 C
Umidade relativa:< 80% não condensação
Aumento da temperatura de trabalho: < 18 C
Taxa de carga temporária: > 50%
Sensibilidade: peça de ensaio padrão A1 com ranhura 15/50 claramente exibida.
Potência de elevação mínima AC:> 4,5 kg (44 N)
Potência de elevação mínima de corrente contínua:> 18,1 kg (177 N)

Guia modelo

1. Especificações técnicas:


Interruptor HCDX-230E AC-DC
Detector de falhas de pó magnético hospedeiro 1
Linha de alimentação 1
Caixa de instrumentos 1
3A (Conversores de comutação CA-CC)
Certificado 1
Manual 1

Exemplos de defeito: localização do defeito:
Inclusões Secções Superfície e subsuperfície Ideal para: rachaduras de fadiga
Rincir rachaduras Lágrimas Virais Ensaios de campo inspecções de panelas
Escória de soldadura Fissuras de moagem Inspecções em serviço
Apagamento de rachaduras Ambientes exigentes
Inspecção da solda
