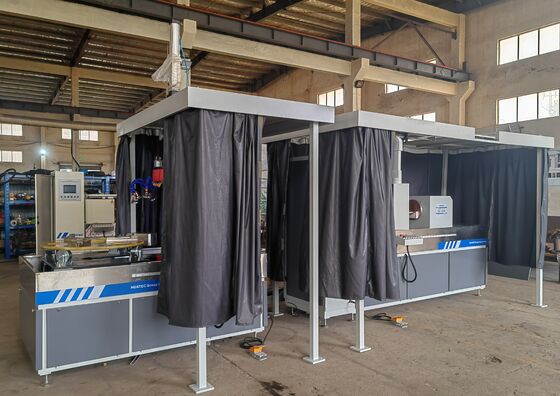

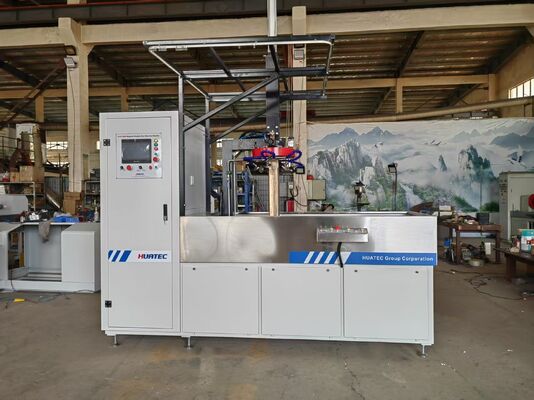

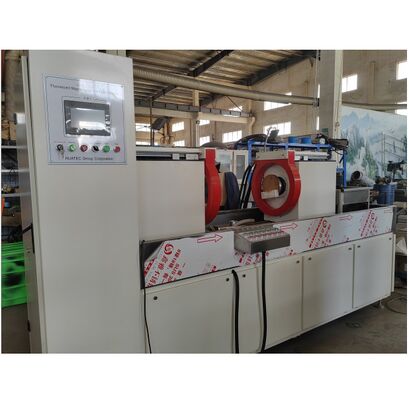

Detetor de falhas de partículas magnéticas fluorescentes de tipo banco

I.Princípio de trabalho

A inspecção de partículas magnéticas utiliza a interação entre o campo magnético de fuga no local de defeito da peça e as partículas magnéticas.Aproveita a diferença de permeabilidade magnética entre os defeitos de superfície e de quase superfície (tais como rachaduras)A utilização de um sistema de transmissão de energia, que permite a transmissão de energia a partir de um sistema de transmissão de energia, não é suficiente para garantir a transmissão de energia.O campo magnético nas partes discontínuas destes materiais será distorcido, o que resulta numa fuga parcial de fluxo magnético e na geração de um campo magnético de fuga.Aproveitando a característica de que o campo magnético de vazamento no local do defeito pode adsorver partículas magnéticas, Isto atrai pó magnético para formar um acúmulo de pó magnético no local do defeito - vestígios magnéticos.

II. Utilização

Fluorescent magnetic particle flaw detectors are used to detect fine defects such as cracks and slag inclusions on and near the surface of ferromagnetic workpieces (such as couplings) caused by forging, amortecimento, moagem, fadiga, processamento de fios, etc.

Especificação da peça

Diâmetro <φ400 mm, comprimento 200~500 mm

III. A. Padrão

Detetor de falhas de partículas magnéticas:GB/T8290?? 2011

Condições de observação para ensaios de partículas magnéticas:GB/T 5097-2020/ISO 3059:2012

Sociedade Americana de Ensaios e Materiais: Método de Ensaios de Partículas Magnéticas ASTM E1444-01

Normas internacionais da UE:DIN EN ISO 9934-2-2003

IV.Processo de detecção

Alimentação --- A mão mecânica agarra as peças para a posição de espera --- a cinta transportadora transporta as peças para a posição de magnetização --- rosqueamento, pulverização, and magnetization --- The mechanical hand grabs the parts to the observation position --- observing the outer surface --- rotating the disc 360 degrees to observe the inner hole --- the mechanical hand grabs the parts to the demagnetization area --- the parts are demagnetized through the demagnetization coil --- The parts roll down to the unloading rack under the effect of gravity

VParâmetros técnicos

VI.Funções e características

• Sala escura, design de forma única.
• Lâmpada ultravioleta fixa
• Ensaios de partículas magnéticas fluorescentes
• Magnetização de roscas de barras, magnetização longitudinal, magnetização composta
• Painel de controle de tela sensível ao toque, menu em inglês
• A corrente pode ser pré-fabricada com um verdadeiro display RMS
• Os principais componentes são de marcas de renome internacional
• Função de controlo da fase de desligamento
• Desmagnetizar a atenuação automática

VII.Tabela de configuração

1 conjunto x linha de detecção de falhas de partículas magnéticas fluorescentes

2 conjuntos x fontes de alimentação magnetizantes

1 conjunto x mecanismo de magnetização

1 conjunto x mesa de observação rotativa

2 conjuntos de manipuladores de transplante

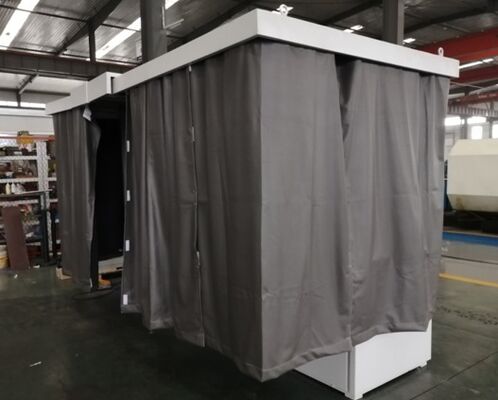

1 conjunto x quarto escuro

1 conjunto x amostras de ensaio normalizadas

1 conjunto x medidor de magnetismo

1 conjunto x interruptor de pé

1 conjunto x lâmpada ultravioleta suspensa

1 conjunto x lâmpada ultravioleta portátil
