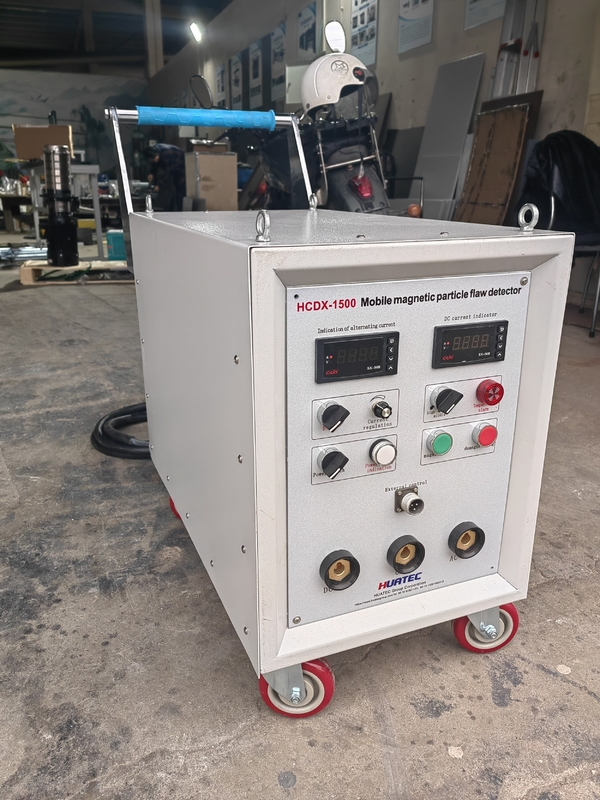

HUATEC HCDX1500 Detector de falhas de partículas magnéticas móveis AC / HWDC

HCDX1500 Detector de falhas de partículas magnéticas móveis AC/DC

Eu...Especificação técnica

1Fluxo de corrente magnética de intercâmbio: AC 0~1500A (valor efectivo) de regulação contínua, corte de corrente contínua de curta duração, controlo de fase de corte de corrente;

HWDC: 0~1500A ((crescimento médio de dois vezes) de regulagem contínua, de transição contínua de curta duração;

1 Corrente de magnetização AC: AC 0~1500A (valor efetivo) regulado continuamente, potência intermitente de curta duração, com controlo de fase de desligamento;

HWDC: 0~1500A (o dobro da média) de potência intermitente de curta duração, ajustável de forma contínua;

2, corrente magnética de regresso automática:AC/HWDC 1500A~0 continuamente regulavel, tempo de regresso magnético reduzido com a redução da corrente;

2 Corrente automática de desmagnetização: AC/HWDC 1500A~0 ajustável continuamente, o tempo de desmagnetização é encurtado com a diminuição da corrente;

3, cabo de saída: 120 mm²铜芯软电缆3米×2根;

3 Cabo de saída: 2 cabos flexíveis de núcleo de cobre (120 mm2) de 3 metros

4, fonte de energia: 220 V ((两相三线) ± 10%, 50 Hz, corrente eléctrica instantânea máxima de cerca de 100 A;

4 Fonte de alimentação: 220 V (sistema trifásico bifásico) ± 10%, 50 Hz, corrente instantânea é de cerca de 100 A;

5, formato exterior: 750 ((long) × 420 ((wide) × 900 ((high) mm;

5 Dimensões: 750 ((L) × 420 ((W) × 900 ((h) mm; (excluindo a alça);

6Estabilidade magnética residual: ≤ ± 5%;

6 Estabilidade de remanência: ≤ ± 5%;

7, peso: cerca de 120 kg.

7 Peso: cerca de 120 kg.

二, estruturas

II - AçõesCaracterísticas estruturais

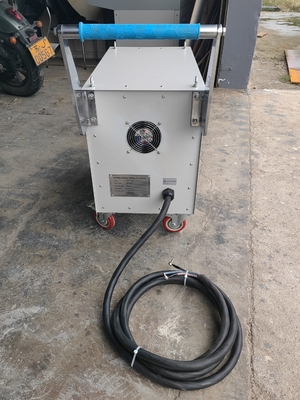

电源输入电缆是一根10平方三芯电缆,一端接入仪器内部断路器上端,另一端与电网配电板上空气开关相接,机体接地. 电源输入电缆是一根10平方三芯电缆,一端接入仪器内部断路器上端,另一端与电网配电板上空气开关相接,机体接地. 电源输入电缆是一根10平方三芯电缆,一端接入仪器内部断路器上端,另一端与电网配电板上空气开关相接,机体接地.

É equipado com um cabo de três núcleos quadrado de 10 para a entrada de energia, uma extremidade está ligada à extremidade superior do disjuntor,e a outra extremidade está ligada ao interruptor de ar na placa de distribuição da rede elétrica, também o corpo está em terra.

3 núcleos de cabos de linha vermelho-preto-ambos-cores.

Os fios RD e BK do cabo de três núcleos estão ligados ao condutor de fase de potência e o fio BU está ligado ao cabo de aterragem protetor.

Este aparelho está instalado no interior do dispositivo de proteção do interruptor.

Dispositivo de proteção de fusível incorporado.

É conveniente desmontar e substituir os cabos de saída, utilizando um cabo de ligação rápido, um cabo de ligação magnético ou um cabo de exploração de postes.

Para facilitar a remoção e substituição do cabo de saída, um conector rápido é usado para facilitar a conexão da bobina de magnetização ou da sonda de suporte.

支杆探头头为拆卸的铜头,可通过铜网??接触工件,使之不易发生因接触不良引起的故障.带按?? 开关 一支杆探头,有一三芯电缆,通过圆形航空插头接通面板中间圆插座.支杆探头上的按?? 开关即可同操作面板绿色按?? 同使用.脚踏开关三芯电缆上圆形航空插头接入铜中间排圆插座, 踏踏开关即可同操作面板绿色按??.

A cabeça da sonda da haste de suporte é uma cabeça de cobre desmontável, que pode entrar em contato com a peça de trabalho através da almofada de malha de cobre, de modo que não seja propensa a falhas causadas por contato ruim.Uma sonda de haste com um interruptor de botão tem um cabo de três núcleos ligado a uma tomada redonda no meio do painel através de um plugue de aviação redondaO interruptor do botão de pressão na sonda de suportes pode ser utilizado como o botão verde no painel de operação.A tomada de aviação redonda no cabo de três núcleos está ligada à tomada redonda no meio da barra de cobre, e o interruptor do pé pode ser ligado com o botão verde no painel de comando.
