Esquema de cor de elemento único e duplo de medidor de espessura ultrasônica

Esquema de cor de elemento único e duplo de medidor de espessura ultrasônica

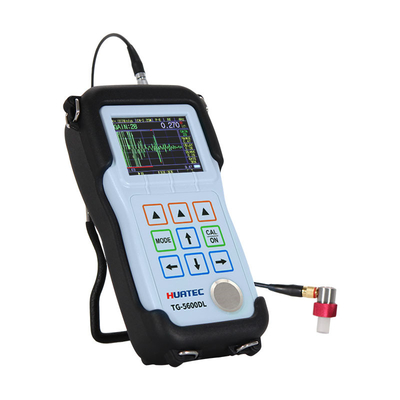

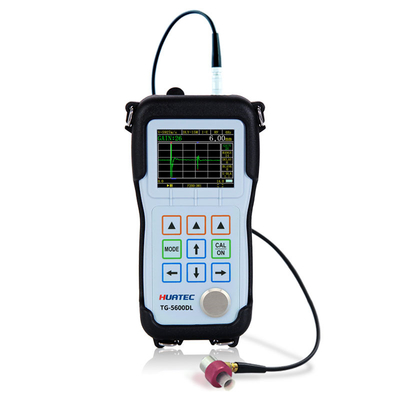

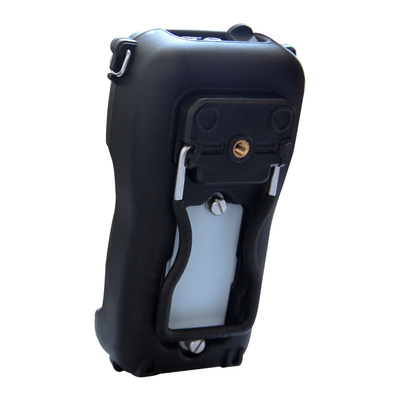

O HUATEC TG-5600DL é um medidor de espessura ultra-sônico portátil.O TG-5600DL é capaz de medir a espessura de vários materiais com uma precisão de até 00,001 milímetros ou 0,0001 polegadas, e amplamente utilizado em uma variedade de aplicações de medição de espessura.

Os utilizadores podem medir a espessura a partir de apenas um lado do material a medir, sem danificar a peça.

O TG-5600DL pode exibir leituras de espessura e A-scans ao mesmo tempo, permitindo que os usuários verifiquem as formas de onda.para que o intervalo de medição de espessura seja grandeA função B-scan é utilizada para observar o perfil inferior da peça a medir.A sonda se move ao longo da superfície da peça de trabalho para mostrar a seção transversal da peça de trabalho.

Este calibre pode ser usado na indústria de fabricação, indústria de processamento de metais, aeroespacial, transporte ferroviário, indústria química, indústria de inspeção de mercadorias e outros campos de teste.Além de medir com precisão uma variedade de placas e peças processadas, monitorizar uma variedade de tubos e recipientes sob pressão que estão em equipamentos de produção para monitorizar ainda mais os seus níveis de afinamento após terem sido corroídos durante a utilização,que é uma ferramenta indispensável na indústria dos ensaios não destrutivos.

A função de armazenamento é opcional, de acordo com as diferentes necessidades dos clientes, e o registrador de dados de grande capacidade integrado pode armazenar até 100.000 valores de medição de espessura e 400 formas de onda.Outras funções podem ser opcionais, tais como medição de espessura de várias camadas, resolução ultraalta, medição de espessura de grande amplitude, redução de ruído digital e modo de janela, camada de óxido da parede interna, comunicação em tempo real,Multicanal e outras opções.

Parâmetros principais

Configuração padrão

Acessórios opcionais

Índice da sonda

Funções principais de medição

• A maior parte das medições dos materiais pode ser efectuada com transdutores de um único elemento.

• Faixa de espessura de medição: 0,01 mm ~ 38 m, dependendo do material a medir, da sonda, das condições de superfície, da temperatura e da configuração escolhida.

• Determinar a velocidade do som de um material desconhecido

• Alta resolução: a resolução normal do ecrã é de 0,001 mm, a ultra-alta resolução opcional pode atingir 0,0001 mm.

• Unidades de medida: milímetros, polegadas, mícrons e mils.

• Medição de altas temperaturas: temperaturas até 500°C.

• Menu de configuração padrão do sistema: para facilitar o utilizador, foi definido de acordo com as condições de utilização padrão da sonda do instrumento.

• Função de pausa: permite operações de processamento pós-medida. Ajuste convenientemente todos os parâmetros para obter dados de medição estáveis.

• Função de exibição de forma de onda em ecrã completo: aumenta a área de exibição do eco em 20%, proporcionando ao operador uma experiência de janela grande.

• Indicação da intensidade do eco: quanto mais forte for o eco, mais barras de indicadores são exibidas, especialmente o display de dígitos, que é mais útil.

• Modo B-scan baseado no tempo: é utilizado para observar o perfil inferior da peça a medir.

• Modo diferença/taxa de redução: A diferença de espessura em relação ao ponto de fixação é exibida e expressa em percentagem da taxa de redução.

• Ganho TDG variável no tempo: o pulso inicial ou o eco da interface podem ser efetivamente reduzidos reduzindo o ganho inicial,e o eco inferior da amostra testada pode ser aumentado aumentando o ganho máximo, que é fácil de medir.

• Modo de medição:Pulse-Echo ((P-E),Interface-Echo ((I-E),Echo-Echo ((E-E),Multiple echo ((I-ME),Double echo verification ((E-EV)
