IIW V1 Bloco de calibração em aço carbono Acessórios de aço inoxidável para detector de falhas ultrasônicas

Bloco de calibração IIW V1 em aço inoxidável de aço carbono para detector de falhas ultrasônicas

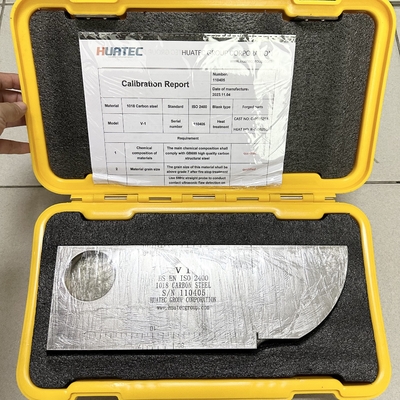

Bloco de calibração IIW V1

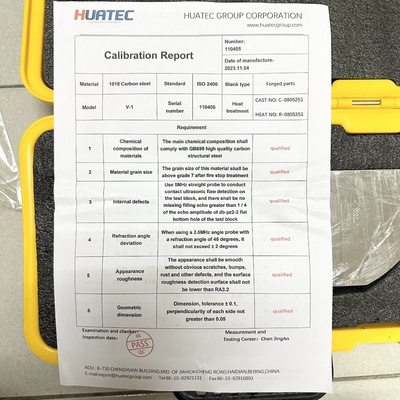

Padrão: ISO2400-1972E

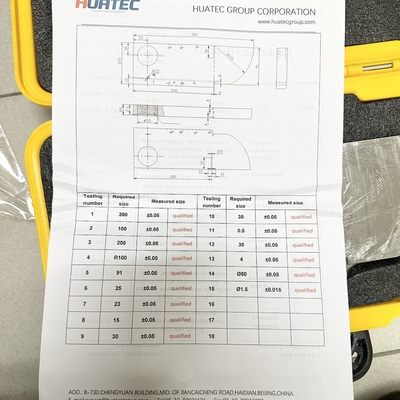

O bloco de ensaio IIW (bloco de ensaio V-1) é também chamado de bloco de ensaio holandês.É um bloco de teste padrão internacional aprovado pelo Instituto Internacional de Soldadura (IIW) e recomendado pela Organização Internacional de Normalização (ISO)A forma e o tamanho são mostrados na figura 1-1:

Principais pontos de utilização:

(1) O intervalo dinâmico, a linearidade horizontal e o intervalo de detecção de ondas longitudinais do detector de falhas podem ser medidos utilizando um bloco de ensaio de espessura de 25 mm;

(2) O arco 50 e o buraco 1,5 foram utilizados para determinar a margem de sensibilidade do ângulo de refração da sonda oblíqua e da sonda reta de onda longitudinal.Também é possível estimar aproximadamente o tamanho da área cega da sonda reta e a capacidade de penetração do instrumento de medição combinado com a sonda.

(3) O ponto de incidência e a área cega da sonda inclinada são medidos utilizando a superfície de arco R100 mm e a proporção do eixo do tempo e o ponto zero podem ser corrigidos;

(4) A resolução longitudinal da sonda reta pode ser medida com o plano de entalhe de 85 mm, 91 mm e 100 mm;

(5) Para medir o ângulo de inclinação do feixe sonoro, utilizar o ângulo direito da borda do bloco de ensaio.
