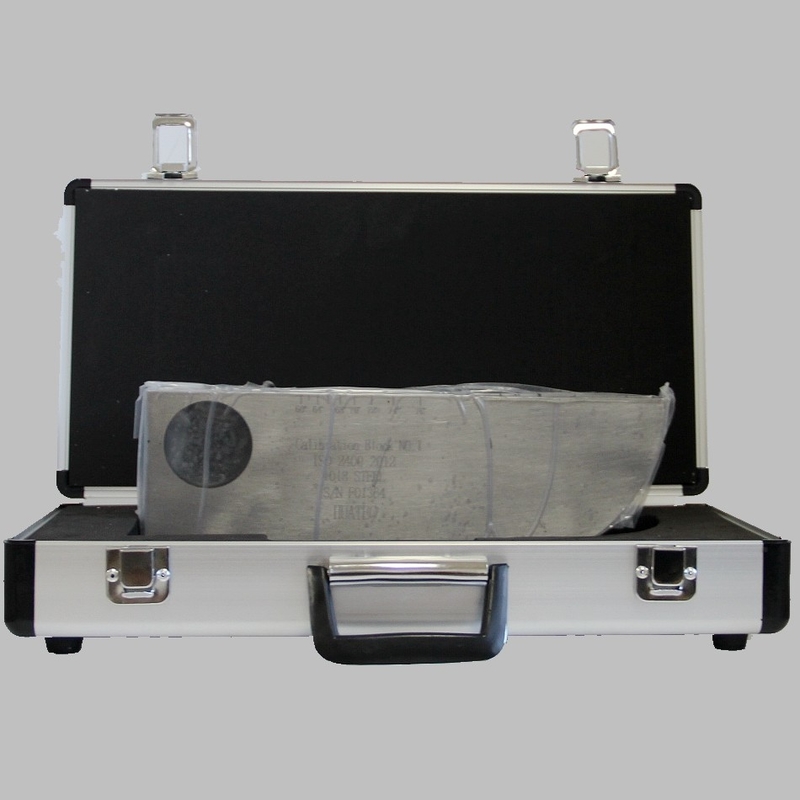

Bloco ultrassônico da calibração de Iiw V1 para não - testes destrutivos

Bloco ultrassônico da calibração do aço carbono 1018 IIW V1 do BLOCO da CALIBRAÇÃO do detector da falha do NDT

Bloco da calibração de IIW V1

Padrão: ISO2400-1972E

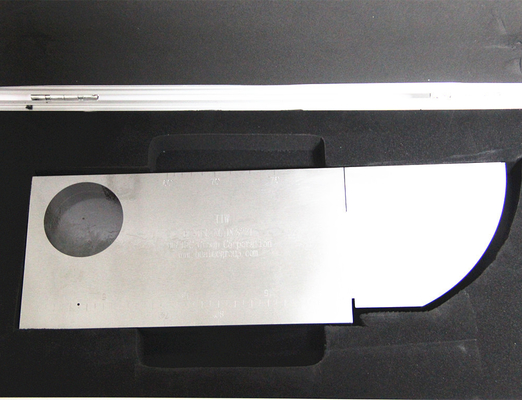

O bloco de teste de IIW (bloco de teste V-1) é chamado igualmente bloco de teste de Holandês. É um bloco de teste do standard internacional aprovado pelo instituto de solda internacional (IIW) e recomendado pelo International Organization for Standardization (ISO). A forma e o tamanho são mostrados em figura 1-1:

Questões básicas do uso:

(1) o alcance dinâmico, as linearidades horizontais e a escala da detecção de onda longitudinal do detector da falha podem ser medidos usando uma espessura do bloco de teste de 25mm;

(2) 50 o arco e 1,5 através do furo foi usado para determinar a margem da sensibilidade do ângulo oblíquo da refração da ponta de prova e da ponta de prova reta da onda longitudinal. É igualmente possível calcular aproximadamente o tamanho da área cega da ponta de prova reta e da capacidade da penetração do instrumento de medição combinado com a ponta de prova.

(3) o ponto de incidência e a área cega da ponta de prova inclinado são medidos usando a superfície do arco de R100mm, e o ponto do proporção da linha central do tempo e o zero pode ser corrigido;

(4) a definição longitudinal da ponta de prova reta pode ser medida com o plano do entalhe de 85mm, de 91mm e de 100mm;

(5) use a borda do ângulo direito do bloco de teste para medir o ângulo enviesado do feixe sadio da ponta de prova inclinado.
