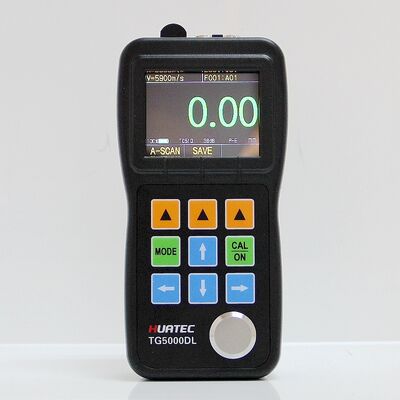

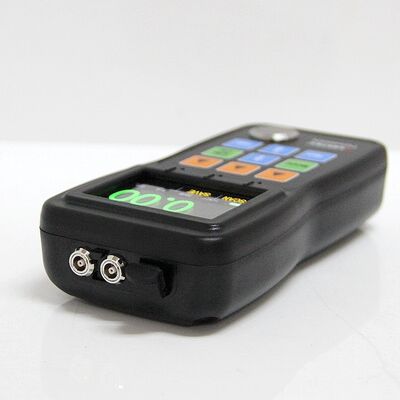

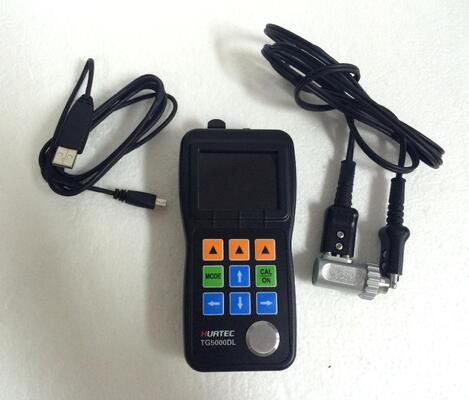

TG5000DL A/B Scan Medidor de Espessura Ultrassônico com Registro de Dados para Pintura e Revestimento

Características

TG-5000

TG-5000D

TG-5000DL

Opção de registo de dados

Exibição de cores

ü

ü

ü

A-Scan ao vivo

ü

ü

ü

B-Scan baseado no tempo

ü

ü

ü

Controle dos modos de ganho, de bloqueio, de entrada, de alcance, de atraso, de RF e de retificação

ü

ü

ü

Modo eco-eco

(Através da pintura e revestimentos)

X

ü

ü

Registro de dados

X

X

ü

ü

Software DataView

X

X

ü

ü

Especificações dos instrumentos

Tipo de exibição

2.4" color OLED, 320X240pixel, contraste10,000:1

Princípio de funcionamento

Eco de pulso com trans duplo elementoDuces

Faixa de medição

0.50 mm a 508 mm ((0.02" a 20.00"), consoante o material, sonda  e condição da superfície

Medição Resolução

Capacidade para armazenar,0.1 mm ((selectab- 0,001", 0,01")

Unidades

Pulgada ou milímetro

Módulos de retificação

RF+, RF-, HALF+, HALF-, FULL

Modo de exibição

Normal., Captura mínima/máxima, DIFF/RR%, A-Scan, B-Scan

Correção do caminho V

Automático

Taxa de atualização

Selecionável 4Hz, 8Hz, 16Hz

MateriaisFaixa de velocidade

500 a 9999m/s (0,0197 a 0,3937in/us)

Línguas

Inglês

Configurações de alarme

Alarmes mínimos e máximos. Faixa de 0,25 mm a 508 mm (0,010" a 20,00").

Requisitos de energia

2 pilhas AA

Tempo de operação

Aproximadamente 40 horas

Desligamento do instrumento

Selecionável SOMENTEMENTE ACTIVO ou AUTO OFF após 5, 10, 20 minutos de inatividade

Temperatura de funcionamento

-10°C a +50°C (+10°F a +120°F)

Tamanho

153mm X 76mm X 37mm ((H X W X D))

Peso

280 g, incluindo as baterias

Características da opção de registo de dados

Capacidade

100, 000 leituras, 1000 formas de onda, 400 ficheiros

Estrutura do ficheiro

Arquivo de grade

Linhas X Colunas

21 x 12

ComunicaçãoPorto

Porta USB 2.0 (Full Speed)

Software

Software para PC DataView

Especificações da sonda/transdutor da série TG-5000

Modelo

PT08

TC510

PT12

ZT12

PT06

PT04

GT12

Tipo

TG-5000
Padrão

Padrão TG-5000D/DL

Padrão

Ferro fundido

Tubos pequenos

Ponta do dedo

Temperatura elevada

Frequência

5 MHz

5 MHz

5 MHz

2MHz

7.5 MHz

10 MHz

5 MHz

Diâmetro de contacto

11 mm

13.5 mm

13.5 mm

17 mm

8 mm

6 mm

15 mm

MediçãoDistância

0.8 a
100.0 mm

1.2 a
200.0 mm

1.0 a 200.0 mm

4.0 a
508.0 mm

0.8 a
30.0 mm

0.7 a 12.0 mm

4.0 a
80.0 mm

TemperaturaDistância

- 10 a 70°C

- 10 a
70°C

- 10 a 70°C

- 10 a 70°C

- 10 a
70°C

- 10 a 70°C

- De 20 a 300°C
