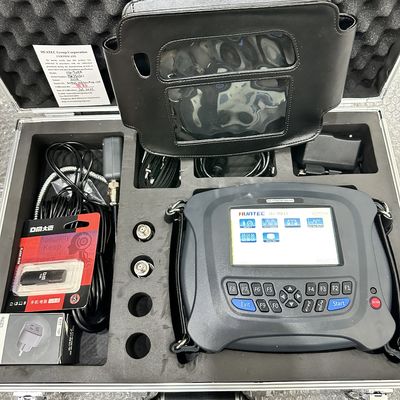

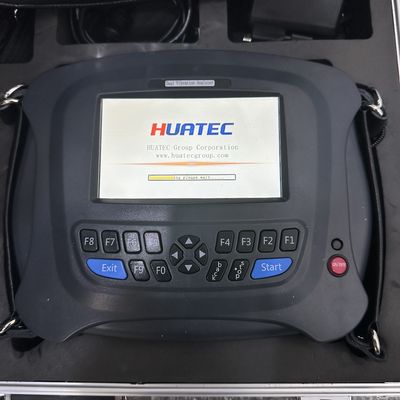

HG-904B2 Coletor de Dados de Vibração à Prova de Explosão de 2 Canais Máquina de Balanceamento Dinâmico Unilateral/Bilateral no Local Analisador de Monitoramento de Condição
HUATEC HG-904B2 é um instrumento multifuncional de 2 canais, com uma porta de entrada versátil que pode se conectar a vários tipos de sensores. Ele utiliza microeletrônica avançada, análise de sinal e tecnologias de diagnóstico de falhas, integrando monitoramento de condição de equipamento e capacidades de diagnóstico de falhas em uma única unidade.
O analisador de instrumento inclui a função de aquisição de dados de vibração de quatro canais, que pode completar a medição de vibração no local e armazenar automaticamente dezenas de milhares de valores de características de vibração e espectros de pontos de medição. Ele também pode exibir de um a quatro canais de formas de onda e espectros de forma síncrona no local. Além disso, pode servir como um detector de desbalanceamento, completando a verificação de balanceamento dinâmico unilateral e bilateral no local.BT4 &IP54
| Função principal |
Modelo |
| modelo |
HG-904B4 |
HG-904B2 |
| Quantidade de canais |
quatro canais |
dois canais |
| Funções principais |
|
1, Inspeção síncrona de três canais, com valores de aceleração, velocidade, deslocamento e envolvimento do eixo coletados simultaneamente de cada canal, bem como gráficos de espectro de frequência de parâmetros de alarme.
|
SIM |
1 canal |
| 2, Aquisição síncrona de canal único ou multicanal de qualquer parâmetro, qualquer faixa de frequência e qualquer gráfico. |
1 ou 2 ou 3 ou 4 canais |
1 ou 2 canais |
| 3, Rastro do eixo, análise de partida-parada, teste de impacto. |
SIM |
NÃO |
| 4, Monitoramento em tempo real de valores de hardware e análise em tempo real de gráficos de tendência para qualquer parâmetro e qualquer faixa de frequência; análise em tempo real de espectro de frequência e forma de onda. |
1 ou 2 ou 3 ou 4 canais |
1 ou 2 canais |
| 5, Tecnologia de monitoramento de pulso de impacto de rolamento (julgamento de lubrificação e impacto do rolamento) |
Opcional (Observações de pedido) |
Opcional (Observações de pedido) |
| 6, Balanceamento de 1 ou 2 planos |
SIM |
SIM |
| 7, Sistema de análise de software de gerenciamento de equipamentos |
SIM |
SIM |
| 8, Pode ser conectado a ICP, sensor de carga, sensor de deslocamento de corrente parasita, sensor de velocidade magnetelétrica |
SIM |
SIM |
| 9, Análise de fase relativa |
Opcional (Observações de pedido) |
Opcional (Observações de pedido) |
Função principal:
Portas de entrada multifuncionais para vários sensores: (Piezoelétrico, Eletromagnético, Corrente Parasita, ICP)
-- Tela colorida de 5 polegadas com interface chinesa para visualização clara e bonita
-- Enorme espaço de armazenamento com disco rígido de 16 GB que pode armazenar automaticamente dezenas de milhares de valores de características de vibração e espectros de pontos de medição
-- Aquisição síncrona de quatro canais com amostragem AD de 24 bits
-- Espectro FFT de 1600, 3200, 6400 ou 12800 linhas
-- Interface de comunicação USB 2.0 com um novo menu de exibição em estilo Janela Chinesa para operação mais fácil
-- Frequência de análise de até 35 KHZ com 8 níveis opcionais
-- Análise dinâmica de alta velocidade com todas as funções, incluindo espectro de amplitude, espectro de potência, espectro logarítmico, etc.
-- Exibe vários valores de características no domínio do tempo, incluindo valor de pico, valor pico a pico, valor efetivo, fator de pico, assimetria, curtose, etc.
-- Múltiplas funções de análise e diagnóstico: análise de rolamento/engrenagem (análise de demodulação de envelope) diagnóstico de falhas, diagnóstico de frequência natural (teste de batida), etc.
-- Armazenamento e reprodução de dados/registros para balanceamento de rotor
-- O peso de teste pode ser seletivamente removido ou retido e sua qualidade pode ser estimada
-- Operação de balanceamento de alta precisão com balanceamento rápido para medir e exibir valores de vibração, amplitudes, fases
-- Detecção e diagnóstico de falhas de rolamento/engrenagem usando demodulação de envelope de hardware
-- Medição de velocidade, medição de ruído, medição de fase, diagnóstico de fase
-- Configuração manual do limite de gatilho (grande, médio, pequeno)
-- Pode ser equipado com o software EMD do sistema de gerenciamento de equipamentos (incluindo banco de dados de rolamentos)
Especificação de hardware:
| Estatísticas |
especificação |
| Modelo |
HG-904B4 quatro canais / HG-904B2 dois canais |
| Quantidade de canais |
Quatro canais de vibração, um canal de tacômetro |
| Funções principais |
Aquisição síncrona de canal único ou multicanal de vários parâmetros, incluindo aceleração, velocidade, deslocamento e envolvimento axial |
| precisão |
±5% |
| Conversão A/D |
amostragem AD de 24 bits |
| Display LCD |
Suporta entrada de tela sensível ao toque, tela colorida de 5 polegadas |
| Faixa do tacômetro |
120—12000rpm |
| faixa de temperatura do instrumento |
-20—55°C |
| faixa de temperatura do sensor |
-20°—120°C |
| Bateria recarregável |
Bateria de lítio recarregável 7.2V, 6800mA; tempo de carregamento 7 horas, tempo de trabalho contínuo 8 horas |
| Carregador |
8.V, 2A |
| Biblioteca de diagnóstico |
Banco de dados de rolamentos |
| Função e faixa de medição |
Mede simultaneamente quatro valores de parâmetros e espectros de parâmetros de alarme com uma sensibilidade de 100 mv/g
aceleração de 0.1——199.99 m/s²
velocidade de 0.1——199.99 mm/s
deslocamento de 1um——1999um
valor de envolvimento axial de 0.1——30 m/s²
|
| Função de análise de software |
Análise de espectro de vibração e forma de onda no domínio do tempo, análise de envelope, função precisa de diagnóstico de falhas para rolamentos (quatro partes) Função separada de diagnóstico de falhas: O hardware do instrumento possui uma função separada de diagnóstico de falhas para coletar outros espectros de parâmetros, espectro de frequência, espectro logarítmico e diagnóstico de espectro de potência (aquisição em tempo real e exibição em tempo real) |
| Capacidade de armazenamento |
16G |
| Interface externa |
Carregamento e comunicação USB2.0 |
| Função de saída de relatório |
Detecta saída de relatório de dados |
| Faixa de resposta de frequência de medição de vibração: |
2—35KHz |
| Tipos de sensores conectáveis: |
Sensor de aceleração piezoelétrico, sensor ICP, sensor de velocidade magnetelétrica, sensor de corrente parasita |
Visão geral do software:
Com o rápido desenvolvimento da Internet das Coisas e plataformas de big data, integramos as vantagens funcionais de nosso sistema de software existente e adotamos a plataforma Windows.Net 3.5-5.0, o pacote Microsoft Visual Studio 2019 e o banco de dados MySQL. A comunicação entre o sistema de software e o coletor adota uma arquitetura UDP unificada, e o sistema de software é projetado com versões de rede e autônomas. Após quase um ano de esforços, lançamos a versão mais recente do Sistema Inteligente de Monitoramento e Diagnóstico de Equipamentos Empresariais (doravante denominado sistema EMD). Ao utilizar a operação flexível do software cliente e as vantagens abrangentes das ferramentas de análise, os usuários podem monitorar dados com mais conveniência e analisar as causas de anormalidades com mais eficácia. O software do sistema é compatível com coletores de dados de rede multicanal, coletores de monitoramento sem fio e analisadores portáteis offline. Ao analisar tendências de dados online, o analisador portátil pode complementar a coleta de dados para tornar a análise de equipamentos no local mais abrangente, analisando assim de forma abrangente as tendências e anormalidades da unidade, identificando com precisão as causas das anormalidades e maximizando a salvaguarda de equipamentos no local.
