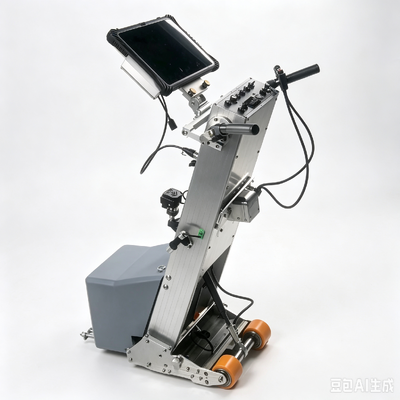

HMLF-2020 Tanque de fundo de placa magnética de escaneamento com 192 MLF Hall Coil sondas e 64 LMA Hall sondas para 9 m2 / min eficiência de detecção

O scanner de fuga magnética para corrosão de fundo de tanque HMLF-2020 é um dos sistemas de detecção de corrosão de fundo de tanque mais avançados do mundo, integrando múltiplas tecnologias. É usado principalmente para detecção de corrosão de fundo de tanque por fuga magnética nas indústrias de petróleo e química.

O sistema possui 192 sondas de bobina MLF Hall e 64 sondas LMA Hall, permitindo detectar defeitos de corrosão no fundo do tanque e determinar em qual superfície (superior ou inferior) o defeito está localizado. A combinação desses dois resultados de detecção auxilia muito na análise das causas da corrosão, prevenção de corrosão e avaliação de risco.

• Design dividido com unidade principal e partes magnéticas separáveis para fácil desmontagem e transporte conveniente
• 256 sensores no total
• Largura de varredura de 300 mm
• Velocidade de detecção: 500 mm/s
• Pode distinguir entre defeitos em superfícies superior e inferior
• Equipado com faróis dianteiros de feixe alto e baixo

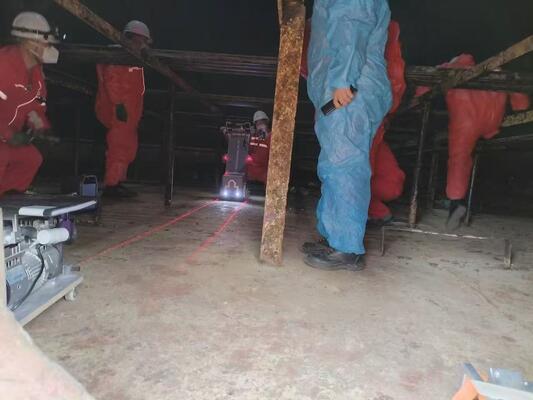

• Possui iluminação de localização de defeitos e linha indicadora a laser para localização de defeitos
• Luz intermitente de voo indicando a localização de posicionamento do dispositivo

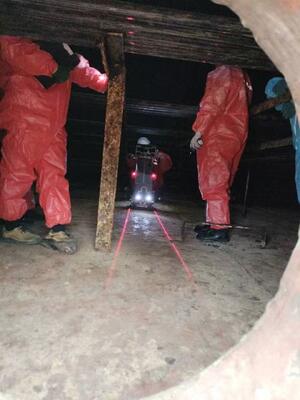

• Linhas indicadoras duplas a laser para a trajetória frontal do equipamento
• Porta de carregamento de celular
• Função de carregamento de tablet
• Bateria de lítio opcional de alta capacidade de 54Ah, proporcionando mais de 8 horas de vida útil da bateria
• Computador com tela sensível ao toque robusto de 12 polegadas, leve e fácil de transportar
• Aquisição e análise de dados em tempo real
• Encoder mecânico de precisão fabricado na Alemanha com erro de comprimento de 3 mm
• Motor importado da Alemanha garantindo operação suave e qualidade confiável
• Sistemas Windows 10/11 desenham automaticamente gráficos CAD de toda a placa inferior do tanque, localizam áreas corroídas e usam cores para indicar o grau de corrosão
• Medição de espessura, câmara de vácuo e teste de partículas magnéticas podem ser adicionados aos gráficos da placa inferior do tanque e exibidos de forma abrangente em relatórios
• Função de comparação e sobreposição para comparar resultados atuais com anteriores para determinar mudanças nos defeitos
• Design de patch e funções estatísticas para forte suporte à manutenção de tanques
• Hastes hidráulicas permitem levantar facilmente a ponte magnética da placa base

• Docas opcionais para remoção e armazenamento de ímãs para evitar que ímãs adiram a itens ferromagnéticos
• Estação de acoplamento opcional com quatro rodas de borracha resistentes para fácil tração
• Carrinho de unidade principal opcional para mover a unidade principal desmontada sem carregar
• Interruptor anticolisão opcional para evitar colisões com obstáculos
• Ângulo de visão único ajustável opcional para computadores tablet
• Ajuste de ângulo de visão 2D ajustável e rotativo controlado por computador opcional
• Controle de operação com guidão reto opcional
• Controle com guidão de motocicleta opcional
• Controle de operação com fio pode ser adicionado
• Funcionalidade de controle sem fio pode ser adicionada
• Função de freio opcional

• Detecção e Desenho CAD Automatizados
• Função de design de patch
• Função para gerar relatórios de teste
• Análise de forma e tamanho de defeitos
• Defeitos podem ser detectados por inspeção visual, ultrassom, câmara de vácuo e teste de partículas magnéticas
• Liste o número e a localização dos defeitos para cada placa diretamente

• Unidade principal destacável: 1 unidade
• Tablet com tela sensível ao toque robusto de 12 polegadas: 1 unidade
• Software de teste e análise: 1 conjunto
• Software de relatório gráfico: 1 conjunto
• Carregador de bateria e carregador: 1 conjunto
• Suporte de montagem do computador: 1 conjunto
• Parafusos de montagem do computador: 2 peças
• Placas de teste de comparação: uma de 6 mm, 8 mm, 10 mm e 12 mm
• Caixas de transporte: 3 peças
