Scanner Magnético de Vazamento para Fundo de Tanque HMLF-2020 com 192 Sondas Hall MLF, 64 Sondas Hall LMA e Largura de Varredura de 300mm

Scanner Magnético de Vazamento para Fundo de Tanque HMLF-2020 com 192 Sondas Hall MLF, 64 Sondas Hall LMA e Largura de Varredura de 300mm
Scanner Magnético de Vazamento para Fundo de Tanque HMLF-2020 com 192 Sondas Hall MLF, 64 Sondas Hall LMA e Largura de Varredura de 300mm Scanner Magnético de Vazamento para Fundo de Tanque HMLF-2020 com 192 Sondas Hall MLF, 64 Sondas Hall LMA e Largura de Varredura de 300mm Scanner Magnético de Vazamento para Fundo de Tanque HMLF-2020 com 192 Sondas Hall MLF, 64 Sondas Hall LMA e Largura de Varredura de 300mm

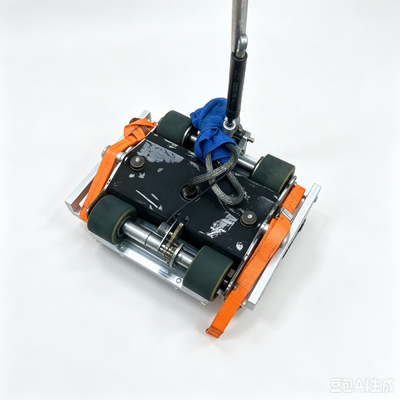

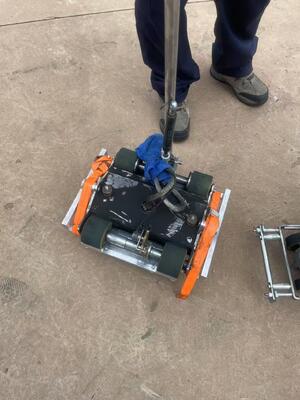

Imagem Grande :  Scanner Magnético de Vazamento para Fundo de Tanque HMLF-2020 com 192 Sondas Hall MLF, 64 Sondas Hall LMA e Largura de Varredura de 300mm

Detalhes do produto:
Lugar de origem: China
Marca: HUATEC
Certificação: ISO, CE, GOST
Número do modelo: HMLF-2020
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 unidade
Contato

Scanner Magnético de Vazamento para Fundo de Tanque HMLF-2020 com 192 Sondas Hall MLF, 64 Sondas Hall LMA e Largura de Varredura de 300mm

descrição
Princípio: Princípio de vazamento Método de condução: Movimentação do motor da C.C.
Velocidade de digitalização: 0,5 m/s (fixo)
Destacar:

192 MLF sondas de bobina de Hall Tanque placa de fundo Scanner de vazamento magnético

,

64 sondas LMA Hall Scanner de vazamento de fluxo magnético

,

Varredor da detecção de corrosão da largura da varredura de 300mm

HMLF-2020 Escaneador de fugas magnéticas da placa inferior do tanque
O HMLF-2020 é um dos sistemas de detecção de corrosão de fundo de tanque mais avançados do mundo, integrando várias tecnologias.É usado principalmente para detecção de vazamento de fluxo magnético de corrosão no fundo do tanque nas indústrias de petróleo e químicaO sistema dispõe de 192 sondas de bobina MLF Hall e 64 sondas LMA Hall, permitindo-lhe detectar defeitos de corrosão no fundo do tanque e determinar em que superfície (superior ou inferior) o defeito está localizado..A combinação destes dois resultados de detecção ajuda muito a analisar as causas da corrosão, a prevenção da corrosão e a avaliação dos riscos.
Principais características técnicas
  • Design dividido com unidades principais e partes magnéticas separáveis para fácil desmontagem e transporte conveniente
  • 256 sensores no total
  • Largura de varredura de 300 mm
  • Velocidade de detecção de 500 mm
  • Pode distinguir entre defeitos nas superfícies superior e inferior
  • Faróis de grande e baixa intensidade virados para a frente
  • Iluminação da localização do defeito com a linha de indicador a laser
  • Luz intermitente de voo que indica a localização do dispositivo
  • Linhas de indicador duplo a laser para a trajetória de avanço do equipamento
  • Porta de carregamento de telemóvel
  • Função de carregamento do tablet
  • Bateria de lítio de alta capacidade de 54Ah opcional, com mais de 8 horas de duração da bateria
  • Computador robusto com tela sensível ao toque de 12 polegadas, leve e fácil de transportar
  • Aquisição e análise de dados em tempo real
  • Codificador mecânico de precisão de fabricação alemã com erro de comprimento de 3 mm
  • Motor importado da Alemanha para um funcionamento suave e qualidade fiável
  • Os sistemas Windows 10/11 desenham automaticamente gráficos CAD de toda a placa do fundo do tanque, localizam áreas corroídas e usam codificação de cores para o grau de corrosão
  • A medição da espessura, a câmara de vácuo e o teste de partículas magnéticas podem ser adicionados aos gráficos da placa do fundo do tanque e exibidos de forma abrangente em relatórios
  • Função de comparação e sobreposição para comparar os resultados actuais com as detecções anteriores
  • Projeto de parches e funções estatísticas de apoio à manutenção dos tanques
  • As hastes hidráulicas permitem levantar facilmente a ponte magnética da placa de base
Características opcionais
  • Remover e armazenar ímãs para evitar que os ímãs aderirem a itens ferromagnéticos
  • Estação de atracação com quatro rodas de borracha pesadas para fácil puxagem
  • Carrinho da unidade principal para desmontagem da unidade principal sem transporte
  • Interruptor anti-colisão para evitar colisões com obstáculos
  • Para computadores tablet, ângulo de visão único ajustável
  • Ajuste do ângulo de visão 2D regulado por computador e rotativo
  • Controle de funcionamento do manômetro recto
  • Controle do manômetro da motocicleta
  • Controle de operação por fio
  • Funcionalidade de controlo sem fios
  • Função de travagem
Características do software de reporte
  • Detecção e desenho CAD automatizados
  • Função de conceção do remendo
  • Função de geração de relatórios de ensaio
  • Análise da forma e do tamanho dos defeitos
  • Defeitos detectáveis por inspecção visual, ultra-som, câmara de vácuo e teste de partículas magnéticas
  • Indicação directa do número e localização dos defeitos de cada placa
Parâmetros técnicos
Parâmetro Especificações
Princípio Princípio da fuga magnética
Número de sondas 192 peças de sondas de bobina MLF Hall e 64 peças de sondas LMA Hall
Largura da varredura 300 mm
Duração máxima de varredura 30 metros
Precisão de posicionamento ±3 mm ou ±0,04% (8 metros de comprimento de varredura)
Método de condução Acionamento de motor de CC
Velocidade de varredura 0.5 m/s (fixo)
Eficiência de detecção 9 metros quadrados/minuto
Faixa de espessura Modo de desenho: máximo 12,5 mm
Modo de paragem automática: 16 mm
Propriedades do revestimento transparente Forte poder de penetração; pode penetrar revestimentos não ferromagnéticos de até 6 mm de espessura
Maxima sensibilidade 20% de corrosão da espessura da placa do fundo do reservatório
Precisão do defeito ± 5% do equivalente de avaliação
Capacidade mínima de detecção de defeitos Furo de Φ2 mm, com uma profundidade de 50% da espessura da chapa
Defeitos da superfície superior e inferior Pode determinar se a corrosão está na superfície ou na parte inferior da placa de base
Armazenamento de dados Disco rígido do computador ou disco rígido externo USB
Análise em tempo real Visualizar o tamanho da corrosão do defeito, coordenadas X/Y específicas e localização da superfície do defeito
Fornecimento de energia Bateria recarregável de 12 V CC com carregador inteligente de tensão de funcionamento de 220 V
Peso Aproximadamente 45 kg
Software Software de aquisição e análise de dados em tempo real, software de análise de relatórios
Configuração básica
  1. Unidade principal destacável: 1 unidade
  2. Tablet com ecrã táctil robusto de 12 polegadas: 1 unidade
  3. Software de ensaio e análise: 1 conjunto
  4. Software de relatório gráfico: 1 conjunto
  5. Carregador de bateria: 1 conjunto
  6. Suporte de montagem de computador: 1 conjunto
  7. Parafusos de montagem de computadores: 2 peças
  8. Placas de ensaio de comparação: uma de 6 mm, 8 mm, 10 mm e 12 mm
  9. Caixas de transporte: 3 peças
Configuração opcional
  • Estação de remoção e armazenamento de ímãs
  • Estação de atracação com quatro rodas de borracha pesadas
  • Carrinho da unidade principal
  • Interruptor anti-colisão
  • Para computadores tablet, ângulo de visão único ajustável
  • Ajuste do ângulo de visão 2D regulado por computador e rotativo
  • Controle de funcionamento do manômetro recto
  • Controle do manômetro da motocicleta
  • Controle de operação por fio
  • Funcionalidade de controlo sem fios
  • Função de travagem
