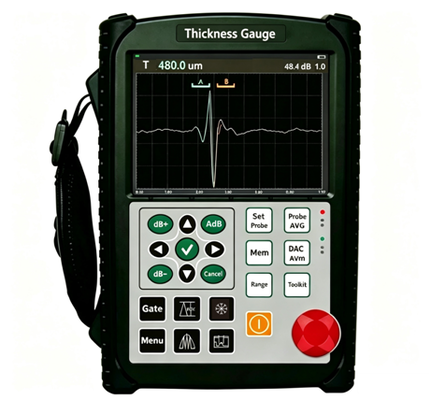

TG-5720 Medidor de Espessura Ultrassônico Meça a Espessura de Materiais Como Mármore Artificial

TG-5720 Medidor de Espessura Ultrassônico Meça a Espessura de Materiais Como Mármore Artificial
TG-5720 Medidor de Espessura Ultrassônico Meça a Espessura de Materiais Como Mármore Artificial

Imagem Grande :  TG-5720 Medidor de Espessura Ultrassônico Meça a Espessura de Materiais Como Mármore Artificial

Detalhes do produto:
Lugar de origem: China
Marca: HUATEC
Certificação: ISO,CE
Número do modelo: TG-5720
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 unidade
Detalhes da embalagem: Na caixa de madeira
Tempo de entrega: 10~15 dias de trabalho após o pagamento
Termos de pagamento: L/C,T/T
Habilidade da fonte: 50 unidades por mês
Contato

TG-5720 Medidor de Espessura Ultrassônico Meça a Espessura de Materiais Como Mármore Artificial

descrição
Nome do produto: Medidor de espessura ultrassônico modelo: TG-5720
Faixa de detecção: 0,15mm ~ 10m Resolução: >40 dB (sonda 5P14)
Tipos de sonda: Sonda de feixe reto, sonda de cristal, sonda de penetração Fonte de energia: CC 9V
Destacar:

Medidor de espessura ultrassônico

,

Não - equipamento de teste destrutivo

,

Medição de Espessura de Mármore Artificial

TG-5720 Medidor de espessura ultrasônico Medir a espessura de material como mármore artificial


★Interações guiadas por indicações de processo completo no ecrã e caixa de diálogo para calibração de sondas e outras operações; não é necessária referência manual.

★Taxa de repetição: ajustável de 16 Hz a 10000z para digitalização de alta velocidade.

★O ultra-alto rácio sinal/ruído proporciona formas de onda claras e estáveis.

★Amostragem de alta velocidade de 12 bits AD. Compatível com 15 sondas de frequência MHz para detecção de falhas minúsculas com sensibilidade e resolução superiores.

★Revestimento com classificação IP65 construído com compósito de liga de silício; robusto, à prova de poeira e à prova de água.

★Até 10 Horas de funcionamento contínuo com carga única da bateria.

★Resolução de medição até 0.001 Espessura mínima mensurável: 0.15 mm (aço), 0.05 Capaz de medir eficazmente através de camadas de revestimento.


Especificações técnicas

Ponto

Especificações

Faixa de detecção

0.15 mm ~ 10 m (onda longitudinal no aço); modo de transmissão até 30 m (expansível)

Faixa de velocidade do som

100 ~ 20000 m/s

Taxa de repetição do pulso

10-3000 Hz, ajustável

Faixa dinâmica

≥ 38 dB

Erro de linearidade vertical

≤ 1,5%

Erro de linearidade horizontal

≤ 0,2%

Resolução

> 40 dB (sonda 5P14)

Margem de sensibilidade

> 66 dB (Φ2 buraco de fundo plano a 200 mm de profundidade)

Supressão digital

0­80%, sem prejudicar a linearidade ou o ganho

Tipos de sondas

Sonda de feixe reto, sonda de cristal, sonda de penetração

Portões

Porta de entrada, porta de perda de eco; modos de porta única / porta dupla

Alarme

Alarme de buzzer, alarme de indicador LED

Fornecimento de energia

DC 9 V

Duração da bateria

10 horas

Dimensões

250 × 165 × 40 mm

Peso

10,0 kg

Temperatura de funcionamento

-10 °C ~ 50 °C

Umidade relativa

RH de 20 a 95%

Amplitude do pulso

100 V, 200 V, 300 V, 400 V, 500 V selecionáveis; ampla compatibilidade com sondas

Largura do pulso

Regulação contínua de 0,03 a 0,51 μs para correspondência de sondas de diferentes frequências

Diminuição da sonda

50 Ω, 100 Ω, 150 Ω, 400 Ω opcionais para exigências de sensibilidade e resolução variadas

Amostragem em tempo real de hardware

Conversor AD de alta resolução de 12 bits, taxa de amostragem de 400 MHz para reprodução de forma de onda altamente autêntica

Modos de detecção

Detecção de meia onda positiva, meia onda negativa, onda completa, RF

Frequência da sonda

0.2 MHz ~ 15 MHz

Leitura da porta

A leitura de uma única porta ou de duas portas é selecionável; a leitura do valor máximo dentro da porta

Ganho total

110 dB; opções de passo: 0,1 dB, 1 dB, 2 dB, 6 dB

Conector

BNC / LEMO opcional



1           Funções principais

  • Calibração automática de um toque
  • Medição de espessura de alta precisão: resolução máxima 0,001 mm; resolução repetida ±0,002 mm
  • Funções de auto-ganho, eco-envelope e peak-hold para melhorar a eficiência da inspecção
  • 500 canais de medição de espessura independentes (expansíveis)
  • Armazenamento e reprodução de até 1000 formas de onda e conjuntos de dados de escaneamento A (expansíveis); relatórios de inspecção de exportação em formato PDF; relatórios visíveis sem software de PC dedicado
  • Suporte para unidade flash USB externa; dados armazenados internamente podem ser exportados a qualquer momento; armazenamento ilimitado de ficheiros de inspecção através de unidade USB externa
  • Largura e amplitude de impulso de transmissão ajustáveis
  • Bateria de iões de lítio ecológica de alto desempenho; até 10 horas de funcionamento contínuo na configuração padrão
  • Relógio em tempo real: data e hora da inspecção estampadas e guardadas com dados
  • Supressão digital sem impacto no ganho e na linearidade
  • Compensação do ganho: compensa a atenuação em dB causada por superfícies ásperas, inspecção a longo alcance de peças grossas e outros factores
  • Análise da sequência de eco
  • Congelamento / descongelamento da tela
  • Enchimento em forma de onda
  • Indicador de estado da bateria
  • Marcador de captura
  • Marcação de cor em forma de onda no interior dos portões
  • Zoom de porta

2           Acessórios padrão

- Uma sonda de medição de espessura padrão

3           Acessórios opcionais

TG-5720 Medidor de Espessura Ultrassônico Meça a Espessura de Materiais Como Mármore Artificial

TG-5720 Medidor de Espessura Ultrassônico Meça a Espessura de Materiais Como Mármore Artificial

TG-5720 Medidor de Espessura Ultrassônico Meça a Espessura de Materiais Como Mármore Artificial

TG-5720 Medidor de Espessura Ultrassônico Meça a Espessura de Materiais Como Mármore Artificial

TG-5720 Medidor de Espessura Ultrassônico Meça a Espessura de Materiais Como Mármore Artificial
