Sistema de Medição de Campo de Corrente Alternada ACFM-X2 Detector de Rachaduras ACFM Portátil para Teste de Defeitos Superficiais Metálicos Próximos à Superfície Através de Revestimento Epóxi de Tinta

ACFM-X2 Sistema de medição de campo de corrente alternada Detector de rachaduras ACFM portátil para teste de defeitos de superfície de metal perto da superfície através de revestimento de pintura epoxi

Materiais aplicáveis:

Metais ferromagnéticos e não ferromagnéticos condutores, incluindo o aço carbono, o aço inoxidável, o alumínio, etc.

Defeitos aplicáveis:

Com capacidade para detectar efetivamente rachaduras na superfície e outros defeitos lineares

Estabilidade de detecção:

Taxa mínima de detecção de defeitos superior a 90%

Área de aplicação:

Detecção de defeitos de superfície e de quase-superfície em estruturas metálicas

Profundidade de inspecção:

Profundidade máxima para o aço carbono é de 3 mm; para o aço inoxidável é de 5 mm; para o alumínio é de 8 mm

Tipos de revestimento admissíveis:

Revestimentos não condutores, tais como tinta, resina epóxi, asfalto, etc.

Requisitos do instrumento:

Tempo máximo de funcionamento: 16 horas

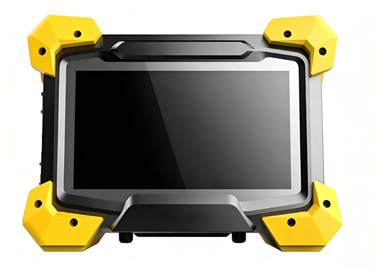

Dimensões do hospedeiro: 225mm * 172mm * 76mm

Peso: ≤ 2,1 kg

Temperatura de funcionamento: -10°C a 40°C

Humidade de funcionamento: ≤ 90% humidade relativa do ar

Requisitos de função do hardware:

Suporta vários tipos de sonda, incluindo sonda lápis e sonda padrão

Suporta sondas convencionais de matriz multi-elemento (opcional)

Suporta sonda de alta temperatura com função de temperatura.compensação síncrona (opcional)

Suporta o codificador para registo em tempo real do deslocamento espacial durante a inspecção

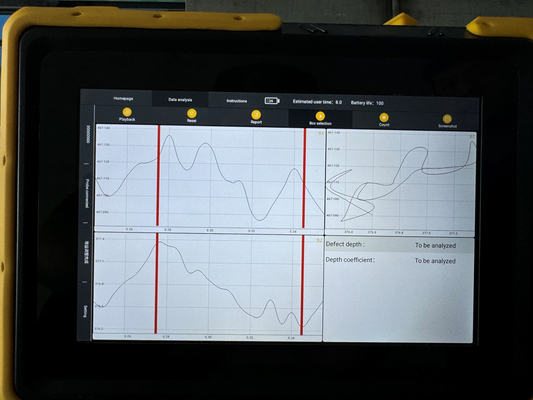

Pode exibir a visão do plano de sinal Bx, a visão do plano de sinal Bz, o diagrama buttertly.diagram,e o diagrama de gradiente

Suporta frequência de inspecção ajustável, gama 1kHz-10kHz

Suporta intensidade de sinal ajustável, ajuste automático ou manual

Suporta troca a quente de sondas, permitindo mudanças de sondas durante a inspeção

Suporta troca a quente e desconexão do codificador

Funções de digitalização (por exemplo, iniciar, parar, atualizar)

Suporta função de botão de sonda: botões na sonda podem controlar o software

Requisitos de função do software:

O software do sistema é executado na plataforma Android (chino), capaz de controlar dispositivos, aquisição de sinais, análise, etc.

O software pode exibir informações sobre o estado, tais como conexão da sonda, parâmetros de inspecção, nível da bateria Suporta a criação de novos ficheiros de projecto, que incluem configurações de inspecção básicas, dados de inspecção,e relatórios de inspecção

Suporta importar/exportar ficheiros de projecto para visualizar ou definir parâmetros de inspecção

Suporta configurações de parâmetros para tipo de peça, material, espessura do revestimento, largura da solda, temperatura da peça, etc.

Requisitos de função do software:

* Dispõe de função de recomendação de parâmetros, sugerindo sondas e parâmetros adequados com base nas informações sobre os objectos de inspecção definidos

* Dispõe de função de regulação da sensibilidade do instrumento, permitindo a calibração com blocos de ensaio normalizados

* Características Função de calibração do coeficiente de profundidade de defeito, permitindo a configuração de profundidade coeticiente utilizando blocos de ensaio de reterência

* Dispõe de função de regulação da excitação, permitindo o ajuste da frequência de inspecção e do nível de excitação com base no objeto de inspecção, com ajuste automático do ganho do instrumento

* Interface de inspecção eixo vertical suporta a troca entre o modo de acompanhamento e o modo fixo, ajustável a qualquer momento

* Dispõe de função de zoom da imagem de inspecção, permitindo zoom manual e arrastamento horizontal para visualização dos resultados

* Características de redefinição de imagem, permitindo o restabelecimento de imagens ampliadas ou arrastadas com um clique

* Suporta a função de reprodução de imagem de inspeção para várias revisões

* Função de marcação: clicar no botão de marcação durante a inspecção adiciona divisores à imagem de inspecção para exibição segmentada nos relatórios

* Suporta a função de dimensionamento de defeito. Após a identificação de um defeito, selecionar sua área permite calcular o comprimento do defeito com base nos dados do codificador.A profundidade do defeito de abertura da superfície pode ser calculada com base na variação do sinal Bx

* Suporta formatos de relatório de inspecção personalizados e função de exportação de relatórios

* Suporta a visualização de relatórios de inspecção, imagens e dados de ficheiros históricos de projectos

Configuração básica

Unidade de acolhimento:1 unidade

Software de aquisição e análise de sinais: 1 conjunto

Proba de lápis: 1 unidade

Proba padrão (com codificador): 1 unidade

Cabo de ligação da sonda: 1 unidade

Carregador: 1 conjunto

Manual do utilizador do produto: 1 conjunto

Documentação de qualidade: 1 conjunto

Caixa de instrumentos: 1 conjunto

Proba de matriz de três elementos: opcional
