Detector de Fuga de Fluxo Magnético para Tubos de Perfuração HMTD, Equipamento de Teste Não Destrutivo de Área Micro-cega, Detector de Falhas de Corrosão e Desgaste de Tubos de Perfuração para Campos Petrolíferos

1  Introdução geral

Se o tubo de perfuração não for testado antes do uso, o grau de dano não pode ser compreendido e a qualidade não pode ser garantida. Pode causar perfurações, fraturas e outros acidentes durante o processo de perfuração, o que trará enormes perdas econômicas para a produção de perfuração. A tecnologia de teste não destrutivo de tubos de perfuração é um método prático e eficaz para detectar defeitos em tubos de perfuração. Pode detectar e controlar defeitos de corrosão em tubos de perfuração em tempo hábil. Fortalecer o teste não destrutivo de tubos de perfuração de fundo de poço usados em campos petrolíferos em meu país, o que pode melhorar a confiabilidade do uso de tubos de perfuração de fundo de poço e reduzir os custos de engenharia de perfuração são uma maneira importante de melhorar a eficiência econômica e promover o desenvolvimento da estratégia petrolífera de meu país.

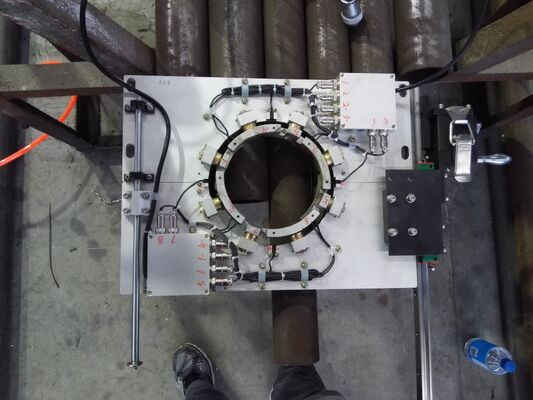

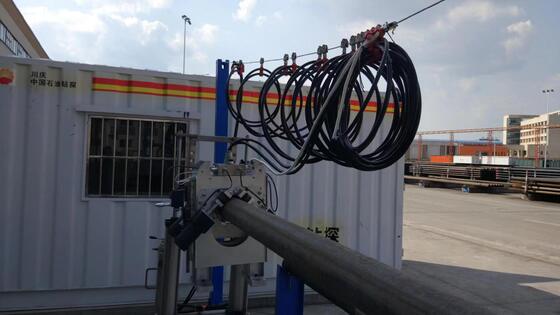

 Um sistema móvel de detecção de área micro-cega para tubos de perfuração de campo é usado para detectar a área micro-cega de tubos de perfuração de diferentes especificações, para monitorar a qualidade e segurança do tubo de perfuração. O sistema é composto por um instrumento de sonda, um dispositivo de acionamento da sonda, um carrinho de elevação de tubo de perfuração, uma caixa de fonte de alimentação, um computador e uma placa de captura. O processo de inspeção de tubo de perfuração no local é o seguinte: Após o tubo de perfuração entrar na área de inspeção, o carrinho de elevação móvel coloca o instrumento de sonda no corpo da haste de inspeção do tubo de perfuração, levanta a haste de perfuração e o instrumento de sonda escaneia automaticamente ao longo da haste de perfuração sob o acionamento do dispositivo de acionamento da sonda para detecção de falhas. O status de detecção de falhas do tubo de perfuração é transmitido para o computador através da linha de sinal e analisado pelo software de análise e processamento para formar um relatório de teste. Após a conclusão da detecção de falhas, o carrinho desce, o tubo de perfuração é abaixado e o carrinho se move para trás para permitir que a sonda deslize para longe do tubo de perfuração. Área detectada. Suas características são estrutura compacta, tamanho pequeno, peso leve, fácil de mover e montar, pequeno espaço para detecção, pode ser usado dentro e fora da fábrica, processo de detecção simples e padronizado, velocidade de detecção rápida e pequena área cega de detecção. Ele não só tem a velocidade e eficiência de equipamentos de teste fixos de grande escala, mas também tem a mobilidade e flexibilidade de equipamentos de teste de pequena escala, como ultrassom. Ele resolve os problemas de grandes áreas cegas de detecção dos equipamentos atuais de detecção de tubos de perfuração, grande volume de equipamentos, alto preço, manutenção difícil, difícil de mover e montar, grande espaço ao usar e a necessidade de oficinas especiais, grandes áreas cegas de detecção e alta intensidade de trabalho. O problema de esperar para preencher a lacuna no país

2.Composição do sistema

O sistema de detecção de falhas é composto principalmente por três partes: uma sonda de detecção móvel, um console móvel e um sistema de processamento de sinal de computador

3. O princípio de detecção do sistema

O método de detecção de fuga de fluxo magnético é atualmente reconhecido como o método de detecção mais confiável para materiais ferromagnéticos tubulares. Suas principais características são velocidade de detecção rápida, bom efeito de detecção, operação simples, forte anti-interferência e capacidade de poluição, e tem sido obtido na detecção de defeitos de vários componentes magnéticos condutores. Tem uma ampla gama de aplicações.

O sistema usa o princípio de detecção de fuga de fluxo magnético (MFL) para detectar defeitos (fissuras, furos, desgaste, etc.) em tubos de perfuração. O princípio básico da detecção pelo método MFL é baseado na alta permeabilidade de materiais ferromagnéticos. O princípio de detecção é mostrado na Figura (1) abaixo. A permeabilidade do tubo de perfuração no defeito causado por corrosão ou força externa é muito menor do que a do tubo de perfuração. Ele é magnetizado sob a ação de um campo magnético externo. Quando não há defeito no tubo de perfuração, a maior parte do fluxo magnético (abstraído como linhas de campo magnético) passa pelo tubo de perfuração, neste momento, o fluxo magnético (abstraído como linhas de campo magnético) é distribuído uniformemente. Quando há um defeito no tubo de perfuração, o fluxo magnético (linhas de campo magnético) se curva e uma parte do fluxo magnético (campo magnético) vaza para fora da superfície do tubo de perfuração. Componentes sensíveis a campos magnéticos são usados para detectar. A distorção desses campos magnéticos pode obter informações sobre defeitos em componentes magneticamente condutores, como hastes de tubos.
