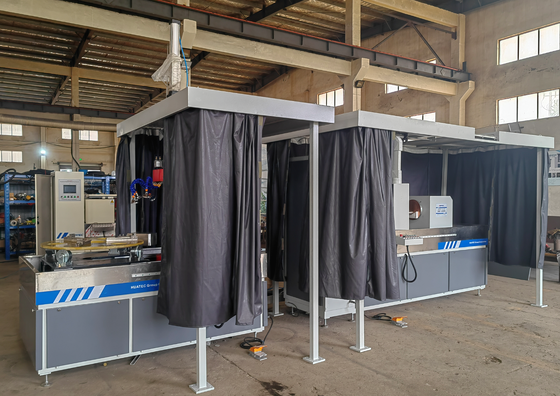

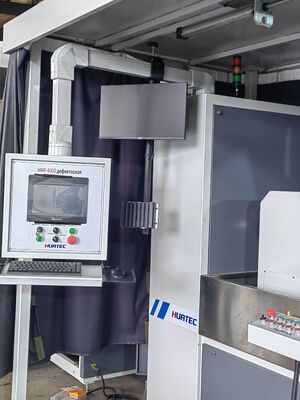

Máquina de detecção de defeitos de partículas magnéticas fluorescentes de tipo banco HMP-8000 para peças de tipo anel de engrenagem
1Princípio de funcionamento
A detecção de partículas magnéticas utiliza a interação entre o campo de fuga magnética e o pó magnético no defeito da peça de trabalho.A diferença entre os defeitos de superfície e de quase-superfície dos produtos de ferro e aço (como rachaduras) é aproveitada.Após a magnetização, o campo magnético no local descontínuo destes materiais será distorcido,que formam parte da fuga de fluxo magnético e resultam num campo de fuga magnéticaAssim, atraindo pó magnético para formar o acúmulo de pó magnético no defeito - rasto magnético, sob condições de iluminação adequadas, mostrando a localização e a forma do defeito
2. Utilização
A máquina de detecção de falhas de partículas magnéticas fluorescentes é utilizada para detectar a superfície e a superfície próxima da peça de trabalho ferromagnética (como engrenagem, anel de engrenagem, eixo de engrenagem, etc.) devido à forja, amortecimento,moagem, fadiga causada por fissuras e inclusões de escória e outros defeitos finos.
4- Faixa de detecção.
Peças do tipo anel de engrenagem(1)
Os eixos de engrenagem e as peças pequenas(2)
5Tecnologia de detecção
Partes de engrenagens (1): feeding -- the cylinder will push the rotating disc (position 1) into place (position 2) -- spray magnetic suspension -- magnetization of the piercing rod -- rotation observation -- demagnetization – blanking
Eixo de engrenagem e peças pequenas (2): alimentação -- suspensão magnética de pulverização -- magnetização de fixação -- observação de rotação -- desmagnetizar -- esvaziar
6Parâmetro técnico
| Faixa de detecção |
Diâmetro do engrenagem≤700 mm,altura≤410 mm;
Diâmetro do eixo≤300 mm,Duração- Não.700 mm
|
| Espaçamento entre eléctrodos |
0~410 mm(ajustável) |
| Corrente de circunferência |
AC 0~8000A Valor efetivo(Com controlador de fase de interrupção) |
| Potencial magnético longitudinal |
AC 0~18000AT Valor efectivo(Com controlador de fase de interrupção) |
| Método de detecção |
detecção de partículas magnéticas fluorescentes |
| Modo de magnetização |
Magnetização circunferencial, magnetização longitudinal, magnetização composta |
| Modo de fixação |
Apertamento pneumático |
| Efeito de desmagnetização |
Remanência inferior a 0,3 mT |
| Sensibilidade de detecção |
Apresentação clara do filme de ensaio padrão A1 (15/50) |
| Fornecimento de energia |
3 fases de 5 fios AC 380V 50Hz |
7. Tabela de configuração:
Mecanismo de magnetização vertical (detecção de engrenagem) 1 conjunto
Mecanismo de magnetização horizontal (detecção de eixo de engrenagem e de peças pequenas) 1 conjunto
Fonte de alimentação magnética (cabinete de controlo de potência) 1 conjunto
Sala escura 2 conjuntos
Polvo magnético fluorescente 1 lata
Filme de ensaio padrão 1 conjunto
Resíduo Magnetômetro 1 conjunto
Interruptor de pé 1 conjunto
Lâmpada UV pendente 1 conjunto
Lâmpada UV portátil 1 conjunto
