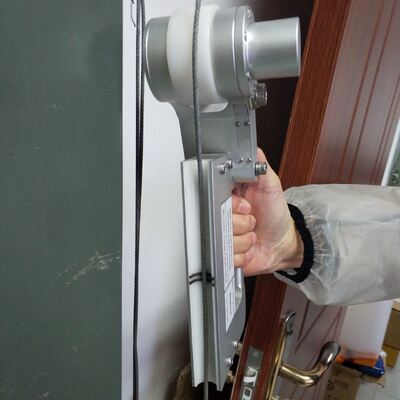

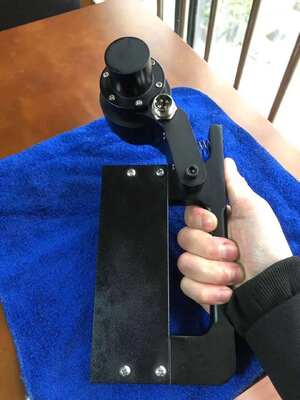

Detector de Falhas em Cabos de Elevador HRD-150 NDT Eletromagnético Testador de Fios Quebrados Internos Externos Desgaste Corrosão Máquina de Inspeção

HRD-150 Detector de falhas de cabos elevadores Teste de NDT eletromagnético Máquina de inspeção de defeitos de corrosão por desgaste de fios quebrados internos externos

I. Visão geral do produto

◆ pode testar on-line a corda de arame, fios quebrados internos e externos, desgaste, corrosão, deformação, fios soltos, fios saltados, alterações de material e outros defeitos.

◆ os resultados dos ensaios podem satisfazer as normas de diferentes indústrias e podem ser apresentados sob a forma do número de fios quebrados e da relação entre a área do fio quebrado e a área total do fio quebrado.

◆ interface USB de computador para amostragem, processamento e análise diretos, com alarme de som e luz em linha e exibição em tempo real dos resultados.

◆ estrutura circular do sensor, circunferência, magnetização axial, magnetização da corda de arame até ao estado de saturação.

◆ O sensor adota uma camada de alumínio, que é à prova de água, poeira, choques e umidade.

◆ trabalho estável, desempenho confiável, alta precisão de detecção, forte desempenho anti-interferência, dados precisos.

◆ software para adaptação aos vários sistemas operativos de computadores Windows98/2000 / XP/Vista/windows7

◆ em conformidade com as disposições da lei nacional de metrologia e da lei nacional de segurança da produção,Cada instrumento deve ser inspeccionado pelo instituto nacional de metrologia como terceiro, em conformidade com a norma americana ASTM1571., e o relatório de ensaio deve ser emitido para obter a qualificação jurídica.

◆ amplamente utilizado na mineração, em teleféricas, em equipamentos de elevação, em elevadores, em máquinas portuárias, em pontes de cabo e noutros campos.

2Configuração e modelo do sistema

(1) O diâmetro da corda de arame do elevador é de 8-16 mm

(2) O modelo total de detector de falhas por computador é E15/E20.

3Especificações

Normas: GB/T21837-2008, ASTM E1571-2001 (Especificação padrão para exame eletromagnético de fios de aço ferromagnéticos), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Distância de detecção:Φ1,5 mm (escolher outro sensor)
Velocidade relativa entre o sensor e o fio:00,06 m/s Melhor escolha:0.3 ∙ 1,5 m/s
Espaçamento máximo entre a mangueira de guia e a corda de arame: 2 ∼6 mm,espaçamento permitido: 0 ∼15 mm

Tipo de arquivo de saída: Arquivo de saída do Word

Alarme: alarme de som e luz
Detecção da localização do cabo de arame
Precisão de julgamento qualitativo: 99,99%
Avaliação quantitativa
Erro de repetibilidade da sensibilidade: ±0,055%
Erro de exibição: ±0,2%
Erro de detecção da localização, ((L): ±0,2%
Potência: 5 V fonte de alimentação do computador
Peso do sensor: < 10 kg (sensor normal)

Temperatura do ambiente: -10°C a 40°C

Pressão do ar: 86~106Kpa

Humidade relativa: ≤ 85%

4.Core técnico e qualificações jurídicas

(1) Instrumento virtual: incerteza infinita da corda de arame.Podemos garantir que não faltem inspecções e julgamentos errados.Como assistir a um filme, escaneando todo o processo da corda de arame, os resultados são precisos e repetíveis.

(2) Três instrumentos de determinação: de acordo com as normas nacionais para sucata de fios de arame em diferentes indústrias, este produto aplica qualitativo eletromagnético, quantitativo, posicionamento,Ensaios não destrutivos em linha de fios de arame elétrico, fios quebrados internos e externos, ferrugem, desgaste, alteração da área da secção do metal, fios soltos, fios saltadores, deformações, anormalidades do material e outros defeitos.

(3) Instrumentos jurídicos: nos termos das disposições da lei nacional de metrologia e da lei nacional de segurança da produção,Cada instrumento é inspecionado pelo Instituto Nacional de Metrologia de acordo com a norma americana ASTM1571-2006 e GB/t21387-2008 como um terceiro, e o relatório de ensaio é emitido para obter a qualificação jurídica.

5Indicadores técnicos

Pode ser detectada uma gama completa de diâmetros de fios de arame: Φ 1,5-300 - mm (precisa configurar diferentes especificações de série do sensor)

Velocidade relativa entre o sensor e a corda de arame: 0,0 - 6,0 m/s melhor: 0,3 - 1,5 m/s

O melhor espaço entre o sensor guia manga e corda de arame é 2 - 6 mm, e o espaço permitido é 0 - 15 mm

Capacidade de detecção de defeito de fio partido (LF)

Qualitativo: precisão de detecção qualitativa de fio único concentrado quebrado é de 99,99%

Quantificação: o número de raízes quebradas num único local permite que uma ou uma raiz equivalente julgue erroneamente

Mais de 100 vezes de detecção quantitativa com uma única ruptura da raiz centralizada sem erro, a taxa de precisão é ≥ 92%

Taxa quantitativa de alteração da secção metálica (LMA)

Erro admissível de repetibilidade da sensibilidade de detecção: ±0,055%

Erro admissível da indicação da precisão de detecção: ± 0,2%

Capacidade de detecção da posição (L): erro percentual de comprimento de detecção: ±0,2%

Fornecimento de energia: energia da bateria do computador 5V

Peso do sensor: especificação comumente utilizada < 10 kg

Temperatura ambiente: -10°C~40°C pressão atmosférica: 86~106Kpa umidade relativa: ≤85%
