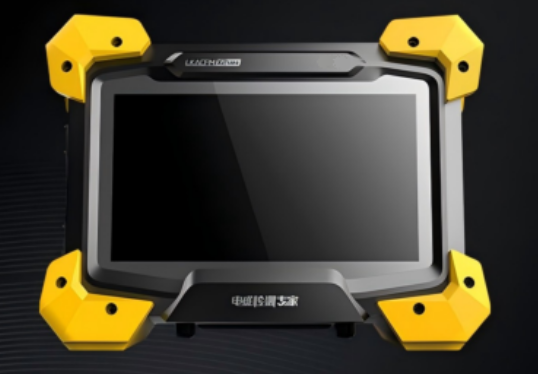

Instrumento Inteligente de Medição de Campo de Corrente Alternada (ACFM)

Instrumento de Medição de Campo de Corrente Alternada Inteligente (ACFM)

Materiais Aplicáveis--Metais condutores ferromagnéticos e não ferromagnéticos, incluindo aço carbono, aço inoxidável, alumínio, etc.

Escopo de Aplicação--Detecção de defeitos superficiais e subsuperficiais em estruturas metálicas

Defeitos Aplicáveis---Capaz de detectar eficazmente trincas superficiais e outros defeitos lineares

Profundidade de Inspeção---Profundidade máxima para aço carbono é de 3mm; para aço inoxidável é de 5mm; para alumínio é de 8mm

Estabilidade de Detecção---Taxa mínima de detecção de defeitos superior a 90%

Tipos de Revestimento Permissíveis---Revestimentos não condutores como tinta, resina epóxi, asfalto, etc.

Requisitos de Função de Software:

1.     Apresenta função de recomendação de parâmetros, sugerindo sondas e parâmetros adequados com base nas informações do objeto de inspeção definido

2.     Apresenta função de ajuste de sensibilidade do instrumento, permitindo calibração usando blocos de teste padrão

Apresenta função de calibração do coeficiente de profundidade de defeito, permitindo a configuração do coeficiente de profundidade usando blocos de teste de referência

3.     Apresenta função de ajuste de excitação, permitindo o ajuste da frequência de inspeção e do nível de excitação com base no objeto de inspeção, com ajuste automático do ganho do instrumento

4.     A interface de inspeção no eixo vertical suporta a alternância entre o modo de acompanhamento e o modo fixo, ajustável a qualquer momento

5.     Apresenta função de zoom de imagem de inspeção, permitindo zoom manual e arrasto horizontal para visualização de resultados

6.     Apresenta função de redefinição de imagem, permitindo restauração de imagens com zoom ou arrastadas com um clique

7.     Suporta função de repetição de imagem de inspeção para revisões múltiplas

8.     Apresenta função de marcação. Clicar no botão de marcação durante a inspeção adiciona divisores à imagem de inspeção para exibição segmentada em relatórios

9.     Suporta função de dimensionamento de defeitos. Após identificar um defeito, selecionar sua área permite calcular o comprimento do defeito com base nos dados do encoder. A profundidade do defeito de abertura superficial pode ser calculada com base na variação do sinal Bx

10.  Suporta formatos de relatório de inspeção personalizados e função de exportação de relatórios

11.  Suporta visualização de relatórios de inspeção, imagens e dados de arquivos de projetos históricos

Configuração Básica

Unidade Host: 1 unidade

Software de Aquisição e Análise de Sinal: 1 conjunto

Sonda Lápis: 1 unidade

Sonda Padrão (com encoder): 1 unidade

Cabo de Conexão da Sonda: 1 unidade

Carregador: 1 conjunto

Manual do Usuário do Produto: 1 conjunto

Documentação de Qualidade: 1 conjunto

Maleta do Instrumento: 1 conjunto

Sonda de Array de Três Elementos: Opcional

Requisitos do Instrumento

Tempo Máximo de Operação: 16 horas

Dimensões do Host: 225mm* 172mm*76mm

Peso:<2.1kg

Temperatura de Operação: -10°C a 40°C

Umidade de Operação:<90% de umidade relativa do ar

Requisitos de Função de Hardware

1.     Suporta múltiplos tipos de sondas, incluindo sonda lápis e sonda padrão

2.     Suporta sondas de array convencionais multielementos (Opcional)

3.     Suporta sonda de alta temperatura com função de compensação de temperatura síncrona (Opcional)

4.     Suporta encoder para registro em tempo real do deslocamento espacial durante a inspeção

5.     Pode exibir a vista em planta do sinal Bx, a vista em planta do sinal Bz, o diagrama de borboleta e o diagrama de gradiente

6.     Suporta frequência de inspeção ajustável, faixa de 1kHz-10kHz

7.     Suporta intensidade de sinal ajustável, ajuste automático ou manual

8.     Suporta troca a quente de sondas, permitindo a troca de sondas durante a inspeção

9.     Suporta troca a quente e desconexão do encoder

10.  Suporta função de botão da sonda: Botões na sonda podem controlar funções de varredura do software (por exemplo, iniciar, parar, atualizar)
