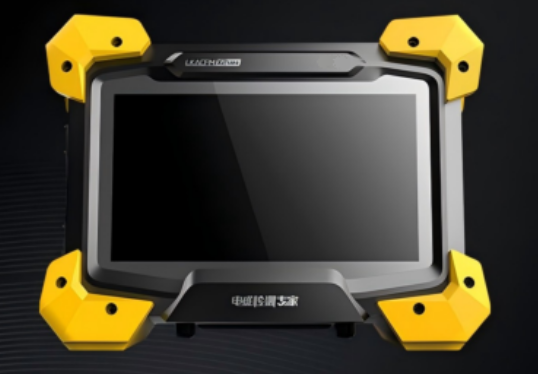

Detecção de Defeitos em Estruturas Metálicas por Corrente Alternada (ACFM) de Superfície e Subsuperfície
Materiais Aplicáveis--Metais condutores ferromagnéticos e não ferromagnéticos, incluindo aço carbono, aço inoxidável, alumínio, etc.
Escopo de Aplicação--Detecção de defeitos de superfície e subsuperfície em estruturas metálicas
Defeitos Aplicáveis---Capaz de detectar eficazmente trincas superficiais e outros defeitos lineares
Profundidade de Inspeção---Profundidade máxima para aço carbono é de 3mm; para aço inoxidável é de 5mm; para alumínio é de 8mm
Estabilidade de Detecção---Taxa mínima de detecção de defeitos superior a 90%
Tipos de Revestimento Permissíveis---Revestimentos não condutores como tinta, resina epóxi, asfalto, etc.
|
Escopo de Fornecimento
|
|
Nome do Equipamento
|
Medição Inteligente de Campo de Corrente Alternada (ACFM)
Instrumento de Inspeção
|
|
Quantidade
|
1 conjunto
|
|
|
|
Principais Capacidades de Inspeção
|
|
Materiais Aplicáveis
|
Metais condutores ferromagnéticos e não ferromagnéticos, incluindo aço carbono, aço inoxidável, alumínio, etc.
|
|
Escopo de Aplicação
|
Detecção de defeitos de superfície e subsuperfície em estruturas metálicas
|
|
Defeitos Aplicáveis
|
Capaz de detectar eficazmente trincas superficiais e outros defeitos lineares
|
|
Profundidade de Inspeção
|
Profundidade máxima para aço carbono é de 3mm; para aço inoxidável é de 5mm; para alumínio é de 8mm
|
|
Sensibilidade de Detecção
|
Capaz de detectar defeitos de abertura superficial tão pequenos quanto 3*0.5*0.2mm; pode detectar defeitos equivalentes aos do corpo de prova A1 15/100 de Inspeção por Partículas Magnéticas (MPI)
|
|
Estabilidade de Detecção
|
Taxa mínima de detecção de defeitos superior a 90%
|
|
Tipos de Revestimento Permissíveis
|
Revestimentos não condutores como tinta, resina epóxi, asfalto, etc.
|
|
Espessura Máxima de Revestimento Permissível
|
Espessura máxima do revestimento ≤5mm; ao usar uma sonda de bobina grande, pode inspecionar revestimentos de até 10mm de espessura
|
|
Velocidade de Varredura
|
Velocidade máxima de varredura ≤ 60mm/s, a velocidade mínima de varredura deve ser > 5mm/s
|
|
Pode realizar inspeções em temperaturas de até 500°C quando acoplado a uma sonda de alta temperatura
|
|
Requisitos do Instrumento
|
|
Tela
|
Tela multitoque de 7 polegadas com suporte a luz de fundo
|
|
Resolução
|
Tela de alta definição, resolução 1280*800
|
|
RAM
|
4GB, expansível para 8GB
|
|
Armazenamento
|
32GB de armazenamento interno, expansível até 128GB
|
|
Sistema Operacional
|
Sistema Operacional Android (baseado no kernel Linux)
|
|
Interfaces
|
1*porta HOST USB3.0/USB2.0, 1*porta Type-C (apenas para carregamento)
|
|
Interface de Rede
|
Suporta conexão Wi-Fi; expansível para suportar dongle 4G
|
|
Interface de Carregamento
|
Porta Type-C, integrada com o protocolo de carregamento rápido de entrada/saída FCP, protocolo de carregamento rápido de entrada/saída AFC, protocolo DRP Try. SRC, protocolo de carregamento rápido de entrada/saída PD3.1, protocolo de carregamento rápido de saída QC2.0/QC3.0/QC3.0+
|
|
Potência Máxima de Carregamento/Descarregamento: 45W
|
Configuração Básica
Unidade Host: 1 unidade
Software de Aquisição e Análise de Sinais: 1 conjunto
Sonda Lápis: 1 unidade
Sonda Padrão (com encoder): 1 unidade
Cabo de Conexão da Sonda: 1 unidade
Carregador: 1 conjunto
Manual do Usuário do Produto: 1 conjunto
Documentação de Qualidade: 1 conjunto
Maleta do Instrumento: 1 conjunto
Sonda de Array de Três Elementos: Opcional
Requisitos do Instrumento
Tempo Máximo de Operação: 16 horas
Dimensões do Host: 225mm* 172mm*76mm
Peso:<2.1kg
Temperatura de Operação: -10°C a 40°C
Umidade de Operação:<90% de umidade relativa do ar
