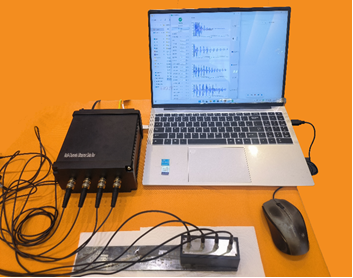

Placa de detecção ultrassônica de falhas multicanal HFD-2000 Freqüência de 0,2-30 MHz IP67 à prova d'água 4/8 canais Cartão de inspeção ultrassônica expansível NDT
A placa de detecção automática ultrassônica HFD-2000 pode monitorar, localizar, avaliar e diagnosticar danos à peça de forma rápida e conveniente, sem danos e com precisão. É amplamente utilizado em energia elétrica, indústria petroquímica, vasos de pressão de caldeiras, estrutura de aço, aeroespacial, transporte ferroviário, automotivo, máquinas e outros campos. É um sistema necessário na indústria de testes não destrutivos. Inspeção automática, C-scan, detecção on-line de falhas e medição de espessura, monitoramento de sinal ultrassônico em qualquer clima.
Índice Técnico:
| faixa de detecção |
0 a 15m |
| faixa de ganho |
0 a 120dB |
| margem de sensibilidade |
>65dB |
| faixa dinâmica |
38dB |
| Resolução |
42dB (5P14) |
| velocidade das faixas de som |
100 a 20.000m/s |
| faixa de frequência |
0,2 a 30 MHz |
| precisão de exibição |
0,001 mm |
| faixa de frequência de disparo repetido |
16 a 25 Khz |
| erro linear vertical |
<2% |
Principais funções:
Monitoramento 24 horas por dia, 7 dias por semana, detecção automática, ganho automático, medição automática, captura automática, alarme automático, armazenamento automático, geração automática de relatórios
Gigabit Ethernet transmite dados de forma de onda, dados de altura de cada porta, dados de alarme e outros resultados de testes e sinais de controle
Ele pode fazer upload de todos os resultados de detecção de 20K em tempo real
O número de canais pode ser estendido livremente: canal de placa única, placa única 4 canais, 8 canais, várias placas trabalham juntas, o número de canais do sistema pode chegar a centenas.
Comunicação: Gigabit Ethernet, 485 ou 232, comunicação Bluetooth
A máquina é totalmente à prova de poeira e à prova d'água, de acordo com o padrão IP67. A detecção subaquática de longo prazo pode ser alcançada sob personalização.
O software de detecção automática padrão para PC pode exibir todas as formas de onda do canal e outros resultados de testes em tempo real.
Quatro portões são opcionais.
Pode funcionar com bateria, também pode ser conectado em qualquer clima.
Software de inspeção padrão com forma de onda A-scan multicanal, gráficos de tira e funções C-scan e diversas funções de captura de defeitos, alarme e armazenamento.
Apoie o desenvolvimento secundário de software, forneça protocolos de comunicação necessários para desenvolvimento secundário e funções básicas.
A interface de detecção é a seguinte:
