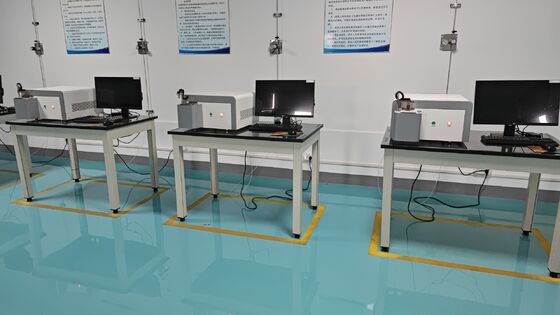

HXRF-QP880 Espectrômetro de Emissão Óptica de Espectro Completo 160-580nm Detector CMOS Analisador de Elementos de Ligação Metálica para Metalurgia de Fundição

HXRF-QP880 Espectrômetro de emissão óptica de espectro completo 160-580nm Detector CMOS Analisador de elemento de liga de metal para metalurgia de fundição

1.Visão geral do instrumento

O espectrômetro de emissão óptica de espectro total HXRF-QP880 adota o padrão internacional de tecnologia de design e fabricação. Ele usa o dispositivo de aquisição de sinal CMOS mais avançado da Japan Hamamatsu Co. Cada CMOS pode definir o número de faíscas separadamente. Ele adota um design de câmara de luz a vácuo e uma fonte de luz de excitação totalmente digital. Este espectrômetro CMOS não contém apenas o recurso de espectro completo do espectrômetro CCD, mas também tem as vantagens do espectrômetro PMT, que tem limite de detecção muito baixo para elementos não metálicos. O design de toda a máquina é razoável. Ele também tem muitas vantagens, como fácil operação, resultado de teste de alta precisão, estabilidade a longo prazo, etc.

1)Principais Parâmetros Técnicos

2)Principais características técnicas

2.Configuração Técnica

1)Especificações e parâmetros técnicos

2)Sistema Óptico

eu  Sistema óptico de espectro total com estrutura lpa-Runge

eu  Faixa de comprimento de onda: 160～580 nm

eu  Vários detectores CMOS de alto desempenho

eu  Resistência às mudanças de temperatura ambiental

eu  Design de câmara óptica integrado, detector CMOS garante ondas curtas para alcançar o melhor desempenho.

eu  Controle constante de temperatura da sala óptica. A temperatura é 36℃.

3)Exemplo de tabela Spark

eu  O design especial da câmara de excitação torna a limpeza da câmara de excitação da amostra mais conveniente.

eu  O caminho otimizado do gás argônio é projetado para garantir o resfriamento eficaz da estação de queima e a entrada efetiva de pó metálico no filtro durante o processo de excitação, o que torna a excitação da amostra mais estável e reduz bastante a ingestão de pó metálico pelo corpo humano. É para proteger a saúde e a segurança dos operadores.

eu  Espaço de excitação menor que reduz o consumo de argônio.

eu  Exemplo de acessório fácil de usar.

eu  O eletrodo tem a função de auto-sopro o que torna a vida útil do eletrodo mais longa e muito mais fácil de limpar o eletrodo.

eu  O tamanho do poro excitado de 13 mm é mais favorável para análise de amostras.

eu  O gerador de amostras abertas pode ser usado para a análise de amostras de vários tamanhos e formatos.

eu  O design da estrutura da lente torna a desmontagem e limpeza da lente mais conveniente e o design de lavagem com argônio pode prolongar o ciclo de limpeza da lente.

4)Fonte de luz digital

eu  Fonte de luz totalmente digital de síntese de pulso (fonte de luz totalmente digital de pulso programável). A frequência mais alta até 1000 Hz.

eu  Tecnologia de pré-combustão de alta energia

eu  Design ideal do circuito de controle e potência e função de proteção de segurança de excitação perfeita.

eu  Fornece faísca, arco ou forma de onda de excitação combinada ideal para diferentes amostras de análise.

eu  Freqüência:(100～1000)hertz

eu  Corrente de descarga:máx. 400 A

5)Sistema de aquisição de dados

eu  Processador DSP de alto desempenho com aquisição de dados de altíssima velocidade e função de controle.

eu  Aquisição de faísca única e aquisição de atraso espectral para obter medição de conteúdo de elemento mais otimizada.

eu  Computador externo (opcional pelo usuário)

eu  Transmissão de dados Ethernet de alta velocidade

6)Software de análise

eu  Software de análise gráfica baseado em sistema operacional Windows, conveniente e prático.

eu  Função completa de diagnóstico automático do sistema.

eu  Função perfeita de gerenciamento de banco de dados, fácil de consultar e resumir dados.

eu  Algoritmo de correção inteligente para garantir a estabilidade e confiabilidade do instrumento.

eu  Informações completas da linha espectral e algoritmo de dedução de interferência para garantir uma análise mais precisa.

eu  Adaptando-se ao sistema operacional Windows mais recente.

7)Lista e origem dos principais componentes principais

3.Elementos e intervalo de análise

Observação:

eu  Esta folha de programa é preenchida de acordo com a exigência real do contrato do cliente.

eu  Se os clientes tiverem requisitos de amostra padrão, forneça os números das amostras e compre por conta própria. Se o pessoal de vendas comprar, as amostras padrão serão enviadas separadamente da Wuxi.

eu  Se o cliente usar uma aplicação especial e estiver disposto a fornecer amostra para desenvolver a curva, o cliente deverá fornecer o conteúdo preciso do elemento de amostra e garantir a uniformidade da amostra, mas esta curva não podeatuar como o índice de aceitação do instrumento.

4.Ambiente de laboratório

1)Requisito ambiental

O instrumento deve ser colocado em um laboratório especial com área interna superior a 10 metros quadrados e garantir que não haja gases nocivos, inflamáveis ​​e corrosivos ao redor do laboratório.

Atenção: é proibido colocar este instrumento em laboratório de análises químicas.

Temperatura de trabalho: 10 ℃～30 ℃, e a flutuação da temperatura ambiente dentro de 3 horas é inferior a 2 graus. o laboratório é obrigado a instalar ar condicionado.

Temperatura de armazenamento: 0 ℃～45℃

Umidade relativa do ambiente: 20% ~ 80%. Para áreas úmidas, é necessário um desumidificador.

Se não atender aos requisitos acima, a vida útil e a precisão da medição do instrumento poderão ser afetadas.

2)Requisito de energia

Fonte de alimentação: monofásica 220 + 20V, 1KVA.

Garanta o uso normal do espectrômetro Innovate NJ-QP880, instale um regulador de tensão com 1kVA a 3kVA monofásico 220V AC.

Garanta o uso confiável do instrumento, prepare um único fio terra para o instrumento e a resistência de aterramento seja inferior a 4 ohms.

3)Requisito de argônio

Pureza≥99,999%, teor de oxigênio≤2ppm, H2Ocontent≤5ppm,( O cilindro de gás argônio não pode ser armazenado ao ar livre e a chuva é estritamente proibida.)

Se não houver argônio de alta pureza, é recomendado o uso de purificador de argônio.

Fluxo de gás argônio: fluxo de espera de aproximadamente 0,1L/min, manter o fluxo de aproximadamente(0,4-0,5)L/min, fluxo de excitação de aproximadamente 3,5L/min.

pressão controlada por gás argônio: 0,5Mpa.

4)Tubo de conexão de argônio

É necessário usar o tubo especial de conexão de argônio em aço inoxidável.

5) Garrafa de escape

O gás de exaustão do instrumento é descarregado através de um tubo de PVC (diâmetro interno de 14 mm) em uma garrafa de filtro. Precisa limpar e substituir a tempo.

6)Preparação de amostra

Para amostras à base de ferro, as amostras devem ser preparadas por mecanismo de retificação especial, sendo necessária uma retificadora de disco duplo e uma retificadora retificada, para retificação na superfície de amostras de ferro e aço. A amostra de ferro fundido branco deve ser uniforme.

O usuário precisa preparar uma máquina de corte para o tratamento de amostras que não são adequadas para análise espectroscópica.

As amostras devem ser uniformes, sem poros e sem defeitos de fundição, a superfície deve ser lisa, sem óxido, sem manchas de óleo e sem rebarbas.

7)Requisito de amostra padrão

Uma amostra padrão é fornecida aleatoriamente para corrigir a curva espectral geral do instrumento. Além disso, os usuários precisam preparar amostras padrão adicionais adequadas para seus próprios tipos de produtos para calibração das curvas de análise instrumental.

8)Requisitos de computador e impressora

Prepare um computador com configuração convencional, memória de 1GB ou superior, CPU dual core 1,8G Hz ou mais, para instalar o software de análise do espectrômetro Innovate T5.

Prepare uma impressora para imprimir os relatórios de análise.
