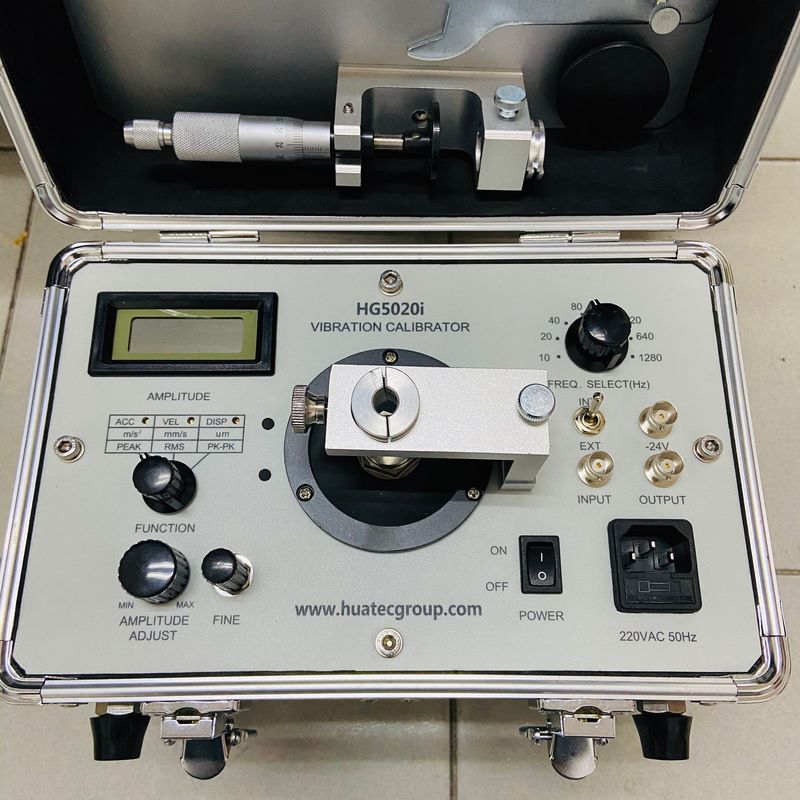

Calibrador de vibração HG-5020i
Pode ser usado para calibrar acelerômetro de vibração, transdutor de velocidade e proximidade e também instrumentos de medição de vibração. Sinais senoidais padrão nas frequências 10, 20, 40, 80, 160, 320, 640 e 1280 Hz podem ser gerados a partir do calibrador. Ele também possui um soquete para entrada de um gerador de sinal externo para qualquer frequência de vibração e até mesmo sinal de varredura. A amplitude da aceleração, velocidade e deslocamento, podem ser definidas através de potenciômetros e mostradas em displays digitais. Podem ser geradas vibrações horizontais ou verticais.
O HG-5020i combina gerador de sinal senoidal, amplificador de potência, transdutor padrão e shaker em um só e apresenta pequeno volume, alta precisão e fácil operação. Pode ser usado em laboratório ou no local.
Amplitude máxima de vibração e carga máxima
Peso
Frequência |
<100g |
<250g |
<650g |
| uma(m/S2) |
v(mm/S) |
d(μm) |
uma(m/S2) |
v(mm/S) |
d(μm) |
uma(m/S2) |
v(mm/S) |
d(μm) |
| 10 Hz |
2,5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8,5 |
24 |
| 320 Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640 Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280Hz |
23 |
2 |
* |
10 |
0,9 |
* |
5 |
0,4 |
* |
Tamanho:280x180x250(mm)Peso bruto:10kg
Temperatura: Operação:0óC a 50óCArmazenar:-20óC a 70óC
Poder:220Vca (opcional 110Vca)
Especificações
Freqüência:Fixo 10, 20, 40, 80, 160, 320, 640, 1280 Hz e entrada externa para qualquer sinal com ajuste contínuo de frequência, varredura, não senoidal
Precisão de amplitude:
- Aceleração(@30m/s2pk) 40Hz a 320Hz + 0,3dB + 1 dígito
- 20Hz a 1280Hz + 0,5dB +1 dígito
- Velocidade (@25mm/seg pk) 40Hz a 320Hz +0,5dB +1 dígito
- Deslocamento(@50μm pk-pk) 40Hz a 320Hz + 0,5dB + 1 dígito
Linearidade da sonda de proximidade
Prode:Sondas de 5 mm e 8 mmFaixa:0 ~ 2,0 mm
Mostrar:31/2display de dígitos para aceleração, velocidade ou deslocamento
