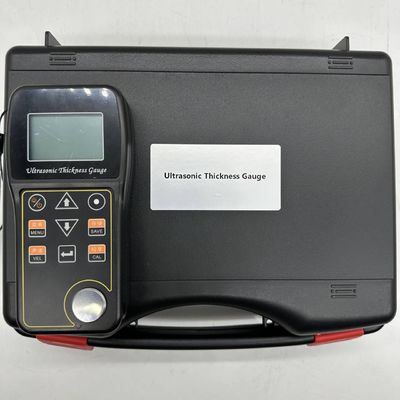

TG-200 Portátil Eco-Eco através da cortiça da tinta Espesor ultrasônico Métro 0,01 mm Resolução 500 grupos Armazenamento de dados Instrumento de medição NDT

TG-200 portátil eco-eco através do medidor de espessura ultrassônico da ferrugem da pintura 0.01mm resolução 500 grupos de armazenamento de dados instrumento de medição ndt

Escopo de aplicação

Este medidor de espessura adota vários modos de eco (IE, EE), que podem medir a espessura do produto através de uma determinada espessura de revestimento. Este instrumento pode ser equipado com uma sonda de medição de espessura ultrassônica de pulso estreito, que pode usar o modo EE para passar pela camada de revestimento, a camada de ferrugem e medir com precisão a espessura do corpo da peça entre 3-20 mm, e a precisão da medição de espessura pode chegar a 5μm; Também pode ser equipado com sondas de medição de espessura comuns, cuja faixa de detecção pode atingir 0,60 mm ~ 500 mm. Este instrumento pode medir com precisão várias placas e várias peças processadas e pode ser amplamente utilizado em petróleo, química, metalurgia, construção naval, aviação, aeroespacial e outros campos.

Parâmetros Técnicos

Princípios Básicos

O princípio da medição de espessura ultrassônica é semelhante ao da medição de ondas ópticas. O pulso ultrassônico emitido pela sonda atinge o objeto medido e se propaga no objeto. Quando atinge a interface do material, é refletido de volta para a sonda. A espessura do material medido é determinada medindo com precisão o tempo de propagação ultrassônica no material.

Recursos do instrumento

• Três modos de medição, PE IE e teste, são adotados para medir com precisão a espessura;O modo IE permite que o medidor meça a espessura através do revestimento;
• chip de temporização de alta precisão e modelo de calibração de caminho v são adotados, com ampla faixa de medição e alta precisão de medição;
• as informações de medição podem ser completamente armazenadas, incluindo valor de medição de espessura, velocidade do som medida e informações de tempo;
• duas baterias alcalinas nº 5 são usadas para fonte de alimentação;
• a resolução da tela é de 0,01 mm e o limite de erro é de 0,4% H (H é a espessura da peça de trabalho);
• o contraste do display de cristal líquido é ajustável e possui display retroiluminado por LED, que pode ser usado em diversos ambientes de iluminação.

Principais parâmetros funcionais

• possui calibração zero, o que pode corrigir automaticamente o erro do sistema;
• se a espessura for conhecida, a velocidade do som pode ser medida novamente para melhorar a precisão da medição;
• possui a função de alerta de estado de acoplamento para compreender intuitivamente o estado de medição;
• possui a função de indicação de energia, que pode exibir a energia restante da bateria em tempo real.

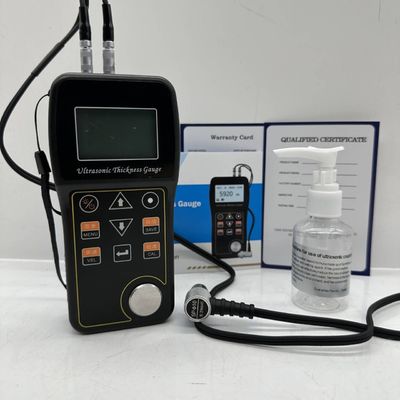

Entrega padrão:

Unidade principal 1 unidade

Sonda tipo básico 5M 10mm

Acoplante

Maleta de transporte

Manual

Certificado de calibração

Programas para PC

Acessórios opcionais:

Várias sondas

Acoplante para alta temperatura

Bloco de cunha
