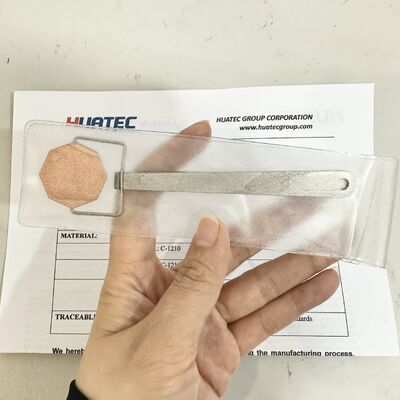

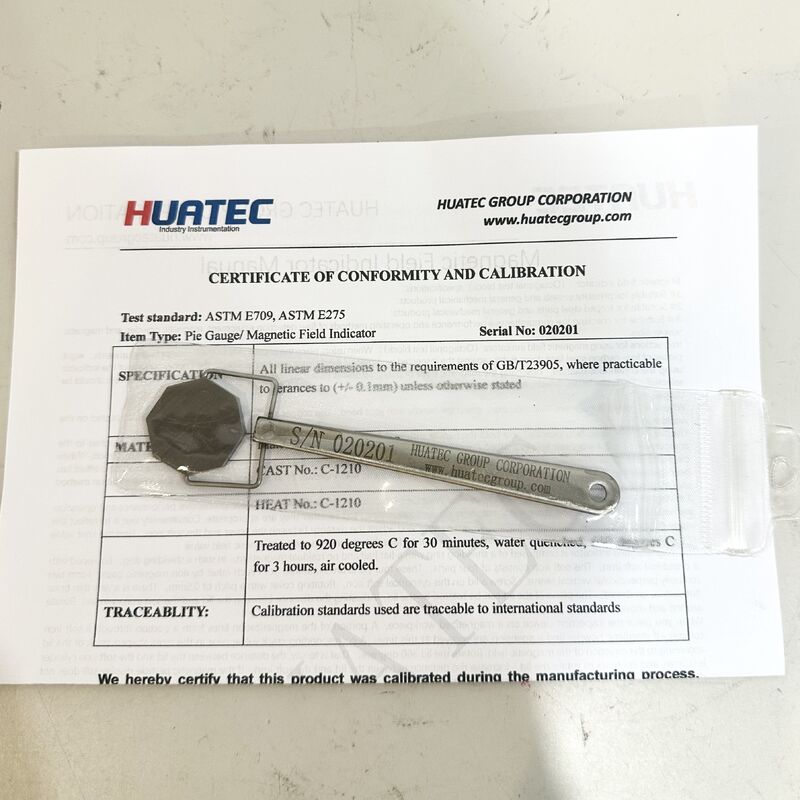

Teste magnético do indicador ASTME709 MPI do indicador de campo do calibre ASTM da torta

Resumo:

O indicador de campo magnético é baseado no padrão da China "inspeção de partículas magnéticas de vasos de pressão de aço" e "inspeção de partículas magnéticas de vasos de pressão forjados". O método de inspeção de pó magnético padrão ASTME709 da sociedade americana de testes de materiais e o método de inspeção de pó magnético de forjamentos de aço ASTMA275 e o JB3965-85, o JB4730-94, a fabricação de design padrão figura 11-9. Portanto, não é adequado apenas para vasos de pressão, mas também para produtos mecânicos em geral. É uma boa ferramenta para inspeção de partículas magnéticas. Ele pode verificar o desempenho abrangente do equipamento de detecção de falhas, suspensão de pó magnético e se o método de operação é apropriado. Podemos facilmente usá-lo para refletir a intensidade e a direção do campo magnético na região magnetizada.

Uso

1. Ao usar o indicador de campo magnético tipo 1, a alça é segurada com a mão, a superfície de cobre fica para cima e a superfície de oito linhas é fixada na peça de trabalho. A alça é segurada com a mão com o indicador de campo magnético tipo 2, de modo que qualquer lado do indicador de campo magnético possa ser fixado à peça de trabalho.

2. Método contínuo de indicador de campo magnético de 1 tipo e 2, ao pulverizar pó magnético ou suspensão magnética, quando a superfície do indicador magnético aparece linhas de marca magnética claras, mostra que o efeito magnético foi produzido. Quando o indicador magnético não forma marcas magnéticas ou não forma marcas magnéticas na direção necessária, o ajuste do método de magnetização deve ser alterado.

3. O 3 tipo de indicador de campo magnético é a imitação da Alemanha Ocidental. Ele não apenas pode inspecionar o equipamento de detecção de falhas, mas também verificar o desempenho abrangente e o método de operação adequado da suspensão de partículas magnéticas. Pode ser usado convenientemente para refletir a intensidade e a direção do campo magnético na região magnetizada. A distância entre a tampa e o ferro macio pode ser ajustada, e o valor limite da profundidade de sepultamento do defeito próximo à superfície pode ser observado e observado em um determinado valor do campo magnético.

4. O indicador de campo magnético é composto por um anel de blindagem magnética plano e sem remanentes em tal anel de blindagem. Está equipado com um ferro macio cilíndrico composto por 4 partes. Estas 4 partes são separadas entre si por fendas não magnetizadas, formando duas juntas verticais, e uma tampa no ferro macio cilíndrico. O passo da tampa giratória é de 0,5 mm, com 1, 2, 3, 4 letras por rotação de 90 graus. Uma fina superfície de latão está coberta na capa. O plano da tampa pode ser ajustado para ajustar a distância entre a tampa e o cilindro de ferro macio.

5. Quando você verifica o dispositivo em uma peça magnetizada, há uma parte da linha de força magnética passando pela coluna do ferro macio. Se o pó magnético e a suspensão magnética estiverem dispersos, uma lacuna correspondente aparece na fenda da tampa de acordo com a direção do campo magnético. Gire a tampa 360 graus, ou seja, a tampa fica a 0,5 mm de distância do cilindro de ferro macio, continue girando a tampa e aumente a distância entre a tampa e o ferro macio. Se a exibição de partículas magnéticas não desaparecer. Para determinar a direção do campo magnético, o indicador do campo magnético pode ser girado lentamente até que a exibição da trinca atinja o grau mais óbvio, e o campo magnético esteja na direção vertical nesta posição.
