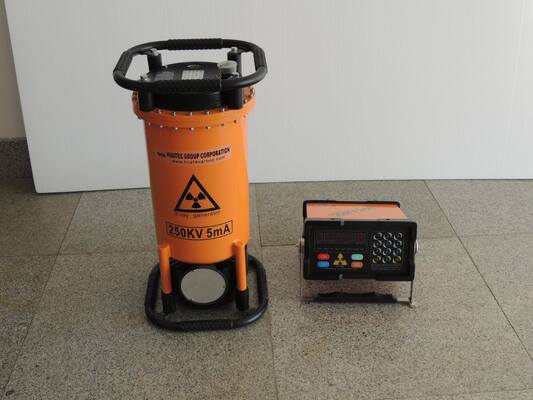

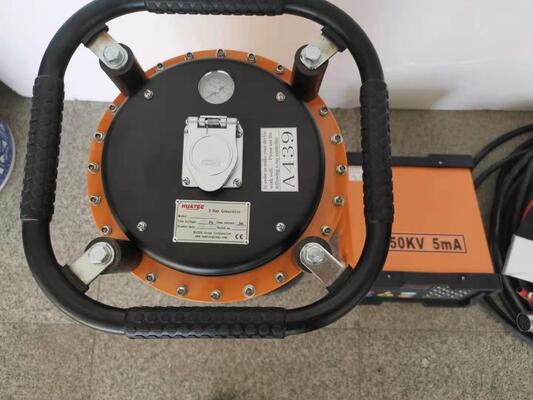

XXG-2505 Mini portátil X Ray Flaw Detector Equipamento NDT de raios X para inspeção de solda
Características funcionais:
O detector de falhas de raios X da série HUATEC XXG produzido por nossa empresa, HUATEC Group Corporation,que adotam técnicas de pulso de frequência variável e frequência constante. O XXG/XXQOs controladores da série têm estrutura nova, desempenho perfeito e convenientepara carregar etc. caracteres. É baseado em sistema de controle de microcomputador e estrutura modular, o que faz com que a máquina integral obtenha melhor estabilidade e confiabilidade. Para a conveniênciados clientes, a máquina também oferece a função de envelhecimento, que aumenta sua vida útil. Nosso gerador adota isolamento de gás, resfriamento de ar forçado e ânodo aterrado, etem excelentes propriedades de pequeno volume e peso leve. Os produtos foram amplamente usado para testes não destrutivos na indústria de voos espaciais, indústria de engenharia de soldagem,indústria de construção naval, indústria de tubos de caldeiras, indústria de engenharia petroquímica, fabricação de aeronaves, indústria de manutenção, indústria automotiva, indústrias de defesa, etc.
Principais parâmetros técnicos
|
TIPO
ITEM
|
XXG2505
|
|
Espessura máxima de penetração Aço (A3)
|
40mm
|
|
Distância focal
|
600 mm
|
|
Período de exposição
|
5 minutos
|
|
Tipo de filme
|
HUATEC D7
|
Tela intensificadora de folha de chumbo dupla
|
0,03
|
|
Descarte de câmara escura
|
20±2℃
|
|
Desenvolvimento
|
5 minutos
|
|
Escuridão
|
1,5
|
|
Entrada
|
Tensão (V)
|
220V±10%
|
|
Capacidade (KVA)
|
2,0
|
|
Saída
|
Tensão do tubo (KVP)
|
100~250kv
|
|
Corrente do tubo (mA)
|
5
|
|
Estabilidade
|
±1%
|
|
RAIO X
Tubo
|
Foco mm2
|
2,0×2,0
|
|
Ângulo de radiação
|
40±5°
|
|
Sensibilidade
|
k≤1,8%
|
|
Modo de operação
|
Operação intermitente,Ro tempo de adiamento ao tempo de resfriamento é 1:1
|
|
Raio X
Controlador
|
Dimensão
|
270×270×140
|
|
Peso
|
9kg
|
|
Estrutura do Circuito
|
Controle de microcomputador, estrutura modular, prompt de voz
|
|
RAIO X
Gerador
|
Resfriamento
|
Forçar resfriamento de ar
|
|
Isolamento
|
Isolamento de gás SF6
|
|
Pressão de Trabalho
|
0,35Mpa-0,45Mpa
|
|
Dimensão
|
270×270×615
|
|
Peso (kg)
|
21kg
|
|
Temperatura de trabalho
|
-20˚C~ +50˚C
|
|
|
|
|
Características:
◆Adotando controle de microcomputador eestrutura modular, com fortecapacidade anti-interferência ealta automaticidadeedesempenho confiável.
◆A configuração dos parâmetros, o processo de trabalho e a indicação de problemas serão indicados na tela de LED.
◆A chave de envelhecimento independente foi projetada para envelhecendo a máquinaconvenientemente.
◆Ro tempo de adaptação ao tempo de resfriamento é 1:1.
◆O controlador pode reconhecer automaticamente o tipo de gerador de raios X.
◆O painel colorido à prova de água e poeira e o teclado de som digital são introduzidos para que os parâmetros de exposição sejam selecionados com rapidez e precisão.
◆Garanta a segurança ao usar o instrumento, ele é instalado com sobretensão, subtensão,
dispositivo de proteção contra sobrecorrente, subcorrente e superaquecimento.
◆Um únicotrava de segurança éprojetadoque protegem o operador dos danos da radiação.
◆Adotando uma faixa mais ampla de valores KV e resolvendo o problema de dificuldade do curto alcance radiográfico.
◆Função de atraso de exposição ------tO tempo de atraso pode ser definido em menos de 10 minutos para manter o operador seguro no local de trabalho.
◆Combine com vários geradores e funcione de forma confiável.
◆O número de exposições pode ser acumulado.
(Depois que a unidade estiver pronta, mas antespressione a tecla "ON", você pode pressionar a tecla "A" (tecla de atraso) três vezes para verificar o número de exposição, e pressione qualquer tecla para retornar.)
◆Ccom a saída do raio da lâmpada avisadora eterminal de conexão do fio deintertravamento porta-máquina.(Intertravamento porta-máquina - quando a porta principal se abre, o instrumento corta a alta tensão automaticamente para proteger o operador)
Entrega padrão
|
Tubo de raios X cerâmico direcional
|
1 peça
|
|
|
Gerador
|
1 conjunto
|
|
|
Cabo de junção de alta tensão
|
1 peça
|
25 metros
|
|
Controlador
|
1 conjunto
|
|
|
Cabo de alimentação
|
1 peça
|
10 metros
|
|
Cabo de aterramento
|
1 peça
|
5 metros
|
|
Acessórios
|
1 conjunto
|
|
|
(Incluindo: lâmpada de alarme, 1 unidade; carta de chumbo, 1 caixa; cassetes escuras de filme 5 unidades; tela intensificadora 5 unidades; penetrômetro de fio (IQI) 1 conjunto; fusível 1 unidade)
|
Acessórios opcionais:
Plataforma de teste, penetrômetro IQI/fio, letras/dígitos de chumbo, fita de chumbo, cassete, tela de chumbo, dosímetro pessoal, visualizador de filme, densitômetro, revelador de filme, luz de sala escura, bloco de calibração RT etc.
