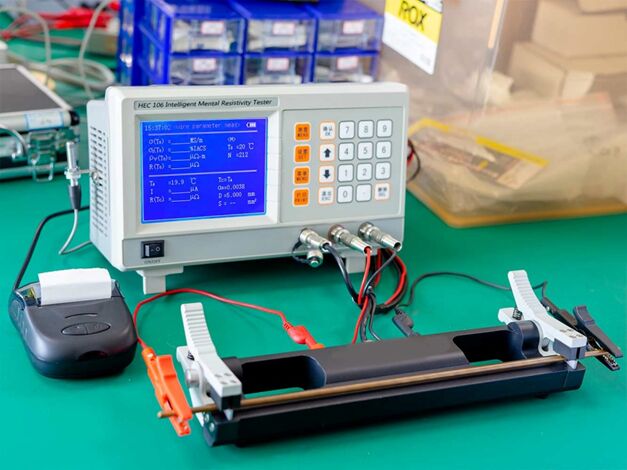

HEC-106 Instrumento inteligente de medição da resistência à condutividade da folha de metal
1. Visão geral
O HEC-106 é um medidor inteligente de resistividade de folha de metal, um produto patenteado pela nossa empresa, o único instrumento portátil e totalmente automático do mundo.para medir a resistividade e a condutividade de folhas metálicas e cintos de metal finoO projeto dos produtos de alta tecnologia adopta o método de medição de corrente-voltagem a quatro terminais, técnicas eletrónicas avançadas, técnica de chip único e tecnologia de detecção automática.Os desempenhos estão em total conformidade com os requisitos técnicos da norma GB/T22638..6- O quê?2016Pode ser amplamente aplicado nos campos de folha de metal, cinto de metal fino, novos campos de energia, tais como bateria, eletricista, motor elétrico, colegas e institutos de pesquisa, etc.
2.Parâmetros principais
|
Parâmetro
Ponto
|
Resistividade
|
Conductividade
|
Resistência
|
|
Faixa de medição
|
00,01 μΩ·m~2.5 μΩ·m
|
0.4 MS/m~100 MS/m
0.69% IACS~172%IACS
|
0.1μΩ~150Ω
|
|
Resolução
|
10- O quê?4~10- O quê?6μΩ·m
|
0.01~0.001%IACS
|
0.1μΩ(I=1A)
|
|
Precisão
|
± 0,25%
|
± 0,25%
|
100 μΩ~150Ω:± 0,15%
|
|
Medição da temperatura
|
-10°C- Não.55°C Precisão ± 0.2°C(0°C- Não.40°C)
|
|
Corrente interna constante do instrumento
|
Nível de 16μA~Nível 1A(Seleção automática de acordo com o requisito de medição)
|
|
aparelho de medição
|
com um dispositivo de ensaio portátil HJ-300 ((300 mm) para Dia.0.1mm-10mm de fio ou vara.Folha de metal tipo tira e cinto de metal fino
|
|
Compensação automática de temperatura
|
O valor medido será compensado automaticamente para o valor de 20°C.
|
|
Elementos de medição
|
Resistência de corrente contínua à temperatura ambiente a um tamanho padrão R(T0),Resistividade ρv,resistência à temperatura ambiente R(T0),resistência R
|
|
Dados impressos
|
Data, hora, coeficiente de correcção da temperaturaαe vários valores de medição da folha de metal
|
|
Ambiente de trabalho normal
|
Temperatura: 0°C~ + 40°C; Humidade relativa: 0~80%
|
|
Exibição
|
Grande ecrã LCD com luz de fundo, pode exibir vários parâmetros de medição ao mesmo tempo.
|
|
Fornecimento de energia
|
Bateria de lítio recarregável de 7Ah/7,4V; apenas alimentação por bateria, hora média de trabalho superior a 15 horas
|
|
Memória interna
|
Pode guardar 1000 grupos de dados de medição.
|
|
Modo de comunicação do PC
|
Porta serial RS232
|
|
Peso
|
Anfitrião:2.2 kg Dispositivo de medição portátil:1 kg
|
|
Tamanho do hospedeiro
|
285 ((W) * 158 ((H) * 120 ((D)
|
|
Concha de hospedeiro
|
Plástico de engenharia resistente a choques
|
|
Embalagem e protecção
|
Contendo o hospedeiro, dispositivo de medição HJ-300 (300 mm, Dia.0.1mm-10mm fio ou haste), carregador, cabo de comunicação, resistência de calibração, manual de funcionamento e mini-impressora.
|
Acessórios opcionais:
Resistência padrão de calibração:1mΩ,10 mΩ,100mΩ,1Ω,1mΩ,10Ω,100Ó
3- Principais características do instrumento
Utilizado para medir a resistividade de folhas metálicas, cinturão metálico fino, resistência a temperatura ambiente DC a tamanho padrão.
Ø Combinação de técnicas avançadas de medição electrónica, de chip único e automática num único instrumento, com funções automáticas superiores e operação simples.
Ø Todos os valores numéricos medidos podem ser obtidos com apenas uma pressão na tecla sem qualquer cálculo.
Ø A fonte de alimentação da bateria tem um tamanho pequeno, por isso é fácil de transportar, adequada para uso em ambientes internos e em campo aberto.
Ø Pode exibir simultaneamente valores medidos e parâmetros auxiliares, incluindo resistividade, resistência a temperatura ambiente DC em tamanho padrão, resistência, temperaturaCoeficiente de compensação de corrente e temperatura de medição.
Ø Um instrumento tem múltiplas aplicações e possui duas interfaces de medição: interfaces de medição da resistividade da sala de folha de metal e interfaces de medição da resistência de CC.
Ø Funções de seleção automática de corrente constante, inversão automática de corrente,correção automática do ponto zero e superar o erro causado pela tensão térmica à resistência da linha e garantir a precisão de cada medição.
▶ O instrumento vem com o sensor de temperatura do ambiente e o coeficiente de temperatura de vários materiais, e a temperatura é compensada automaticamente.
▶Série opcional de resistores de calibração, com software associado, para realizar a calibração automática do instrumento.
Ø O dispositivo de medição especial portátil de quatro terminais é adequado para medições rápidas de diferentes materiais de folha e correia.
Ø O acumulador de dados integrado pode gravar e salvar 1000 grupos de dados e parâmetros de medição.
