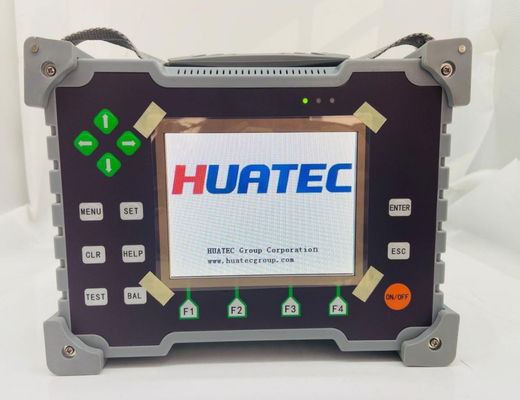

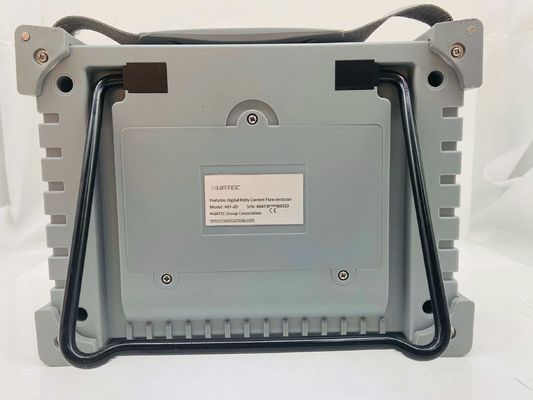

HEF-2D Detector inteligente de corrente parasita de dupla frequência com faixa de frequência de 10 Hz a 10 MHz
Descrição do produto
◆ HEF-2D é a família de produtos eletromagnéticos HUATEC que adiciona um "forçamento", usando a tecnologia de integração DSP e FPGA mais avançada do mundo, melhorando muito a velocidade de processamento de sinal, a taxa de precisão de detecção é 10 vezes maior que a de produtos similares.
◆ Adequado para quase todas as aplicações de teste de correntes parasitas, mas também suprime efetivamente os sinais de interferência, que não só possui um teste de corrente parasita "duplo" digital convencional, mas também possui funções de medição de "memória magnética, condutividade, medição de espessura", produtos amplamente utilizados na avaliação de vulnerabilidade (lâminas de inspeção de superfície, rodas, trem de pouso e outros componentes de aeronaves); furos de rebites de aeronaves ou furos de parafusos no furo de detecção de rachaduras na superfície sem desmontar ou remover o estado dos fixadores, a estrutura multicamadas da aeronave e as juntas da fuselagem da asa de detecção de pele de alumínio, o estresse da estrutura metálica tem um forte foco na função de diagnóstico precoce.
◆ Operação estilo tolo HEF-2D disponível., Sem muito treinamento especial, poderemos trabalhar em postos.
◆ Nota especial:Duas funções necessárias para configurar suporte a diferentes sensores.
Aplicações:
Para testes aeroespaciais, de aviação, especiais, universitários, peças metálicas, tubos, estruturas, soldas e peças metálicas.
Parâmetros Técnicos
|
Indicadores técnicos de teste de corrente parasita:
|
|
◆
|
Tela grande, TFT-LCD colorido de 5,7 polegadas de alto brilho, para resolver as deficiências da tela tradicional
|
|
◆
|
Frequência de detecção independente: 2 no total
|
|
◆
|
Faixa de frequência: 10 Hz a 10 MHz, excelente desempenho de regulação de frequência
|
|
◆
|
Ganho: 0 dB ~ 99 dB, amplo ajuste de ganho
|
|
◆
|
Fase:0～359°, Passo 1 Grau, rotação de fase flexível
|
|
◆
|
Unidade de mistura inteligente: 1 no total
|
|
◆
|
Altura de decolagem: 1-3 mm, não há necessidade de ocultar o processamento da camada superficial
|
|
◆
|
Balança Automática: Balança Eletrônica Digital
|
|
◆
|
Fase/sem amplitude, caixas de caixa e ventilador, modo de alarme para atender às suas necessidades de teste
|
|
◆
|
Driver da sonda:Vpp=1～8V, atende a diferentes estruturas de sonda, multifuncional
|
|
◆
|
Ajuste independente de ganho X e Y
|
|
◆
|
Filtragem digital: HPF (0Hz～2.000 Hz), LPF (0 Hz～2.000Hz)
|
|
◆
|
Capacidade Conexão de saída USB 2.0 (Host)
|
|
◆
|
Reprodução do sinal de detecção de corrente parasita, análise, salvamento, função de impressão
|
|
◆
|
Coordenadas centrais: XY ajustável
|
|
◆
|
Sistema Operacional:Linux 2.6 Idioma de Operação:Inglês/Chinês
|
|
◆
|
Modo de exibição: Impedância, base de tempo, coordenadas retangulares, coordenadas polares
|
|
◆
|
Fonte de alimentação: 110V～220V, bateria de lítio recarregável embutida 8000MAH
|
|
◆
|
Gráficos de teclas de atalho on-line, ajuda em texto
|
|
◆
|
Temperatura operacional: -20°～60°Ｃ
|
|
◆
|
Sistema padrão: coordenadas cartesianas, coordenadas polares
|
|
◆
|
Dimensões do instrumento: 250 MM x 200 MM x 85 MM, Peso: 2,0 KG
|
|
◆
|
Display: forma de onda, valor, para você ver rapidamente；
|
|
◆
|
Usando filtragem digital DSP: frequência passa-alta e passa-baixa (0Hz～2.000Hz)
|
|
◆
|
Balança eletrônica digital rápida
|
|
◆
|
Limpe automaticamente o efeito de "campo magnético"
|
|
◆
|
Configuração de alarme: configurações de tamanho não iguais independentes de cada canal
|
|
◆
|
Som de alarme: Ligado/Desligado
|
|
◆
|
100 conjuntos de armazenamento de parâmetros do processo de detecção
|
|
◆
|
Armazenamento de 10.000 gráficos, gráficos podem ser salvos como um disco U
|
|
|
Dados técnicos de medição de espessura de revestimento:
|
|
|
◆
|
Método de teste: método de corrente parasita
|
|
|
◆
|
Matriz: ferro, não ferroso
|
|
|
◆
|
Faixa de teste de condutividade: 0—1500μm (0—59,04mil)
|
|
|
◆
|
Unidades de exibição:um e mil conversíveis
|
|
|
◆
|
Resolução: 1um
|
|
|
◆
|
Precisão: ± 1um
|
|
|
◆
|
Memória de dados: os dados de medição podem ser armazenados por mais de 1000
|
|
|
◆
|
Idioma: chinês, inglês
|
|
|
◆
|
Usando filtragem digital DSP: frequência passa-alta e passa-baixa (0Hz～2.000Hz)
|
|
|
◆
|
Balança eletrônica digital rápida
|
|
|
◆
|
Limpe automaticamente o efeito de "campo magnético"
|
|
|
◆
|
Configuração de alarme: configurações de tamanho não iguais independentes de cada canal
|
|
|
◆
|
Som de alarme: Ligado/Desligado
|
|
|
◆
|
100 conjuntos de armazenamento de parâmetros do processo de detecção
|
|
|
◆
|
Armazenamento de 10.000 gráficos, gráficos podem ser salvos como um disco U
|
|
|
Configuração padrão
|
|
|
Anfitrião HEF-2D:Um conjunto
|
|
|
Sonda: sonda plana, através da sonda tipo, sonda de espessura
|
|
|
Cabo de sonda: UM
|
|
|
Carregador: UM
|
|
|
Bateria: UMA
|
|
Bloco de teste: Opcional
|
|
Instruções: UM
|
|
|
Cartão de garantia: UM
|
|
|
Lista de produtos: UM
|
|
HEF-2D é um detector inteligente de correntes parasitas de dupla frequência com faixa de frequência de 10 Hz a 10 MHz. É usado para testes não destrutivos de trincas superficiais e subterrâneas, defeitos de soldagem e qualidade de material de vários metais condutores. Amplamente aplicado nas indústrias aeroespacial, automobilística, de máquinas, metalurgia, rolamentos e petroquímica.
