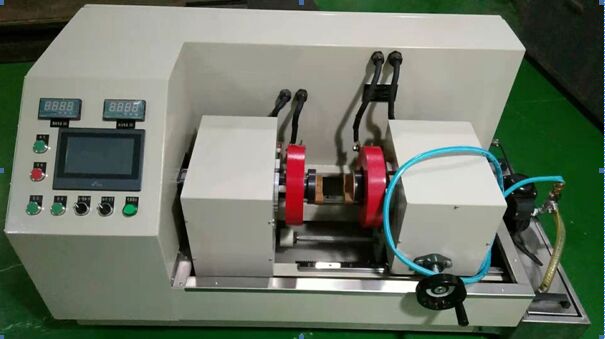

Detector de falhas de partículas magnéticas de alta precisão para fins de treinamento

Detector de falhas de partículas magnéticas de alta precisão para fins de formação

1Descrição dos componentes do equipamento

1.1. Armário de controlo eléctrico (1)

  gabinete de controlo elétrico independente, todos os componentes elétricos executivos são instalados neste gabinete de controlo,e o gabinete de comando elétrico está equipado com um dispositivo de filtragem de ar e dissipador de calor circulante. Soldados com aço de alta qualidade;

Uma bomba de pulverização de 220 V a 50 Hz com uma tampa à prova d'água e uma saída de potência da lâmpada de luz preta estão instaladas na parte traseira;

Os disjuntores, os contactores, os componentes de controlo, os transformadores, os retificadores, os disparadores, a energia, etc., estão todos instalados neste gabinete;

1.2Painel de controlo (2)

A frente do painel é projetada com uma tela sensível ao toque para configuração e exibição, com amperímetro digital AC e botão de parada de emergência.

Os interruptores e as configurações de funções são todos concebidos nesta área.

1.3Caixa de fixação de eléctrodos (3)

A caixa de eletrodos fixos é soldada com uma chapa de aço de alta qualidade de 10 mm, e as duas portas dianteira e traseira são desmontáveis.

1.4Caixa de mudança de eléctrodos (5)

A caixa móvel do eléctrodo pode ser parada em qualquer posição, é utilizada para ajustar a distância de fixação e tem uma função de bloqueio de estacionamento;

1.5Sistema de agitação e pulverização em suspensão magnética (6)

O equipamento é concebido com um reservatório de suspensão magnética separado com uma estrutura em forma de V na parte inferior e uma bomba elétrica de pulverização de agitação instalada na parte superior.Esta parte é ligada ao tanque de sump com uma mangueira, e uma pistola de pulverização manual é instalada na parte frontal do tanque de depósito.

O sistema tem uma forte agitação, a estrutura em forma de V garante que o pó magnético não seja fácil de precipitar e a pressão de pulverização é ajustável;

A capacidade é de 20 litros;

1.7- Sistema de alimentação de magnetização e desmagnetizar:

O equipamento adota o método de magnetização AC, que é de dois conjuntos de fontes de alimentação de magnetização independentes.A tecnologia de conversão do módulo controlado é usada para controlar a corrente do circuito, e a tensão isolada é enviada para os eletrodos e bobinas. O tamanho é continuamente ajustável e a indicação do instrumento correspondente é definida.e o alarme será alarmado quando a corrente pré-definida é insuficiente ou excedida para evitar detecção errada e detecção perdida, e garantir que a peça de trabalho obtenha a intensidade de magnetização especificada.que pode ser utilizado para detecção de falhas de magnetismo residual.

Com função de desmagnetizar pelo método de atenuação AC.

O material do caminho atual: barras de cobre vermelhas ou cabos de cobre.

1.8Sistema de controlo elétrico:

1) O sistema de controlo eléctrico é controlado pelo PLC OMRON, incluindo módulos controlados e os seus dispositivos de protecção, dispositivos de regulação de corrente, amperios,botões de comando e luzes indicadoras, cilindros, triplos, válvulas solenoides, válvulas reguladoras de pressão, interruptores de ar, relés intermediários, dispositivos de controlo, tais como contatores AC.

2) Sistema de controlo de interface homem-máquina:

O computador (sistema de interface homem-máquina) controla a corrente de magnetização, o tempo de magnetização, a magnetização, etc., o que melhora muito a precisão de detecção,e pode completar automaticamente a operação passo a passo de magnetização, preselecção de corrente de magnetização e rastreamento.

O ecrã programável do touch screen comunica com o controlador programável do PLC através de um adaptador para exibir diretamente os parâmetros-chave do sistema.e os parâmetros podem ser ajustados dentro da autoridade. Design da tela: homepage-nome da empresa. Qualquer toque pode entrar na tela principal - "Menu Principal", "Página de trabalho", "Registro de alarme", "Precauções", "Forma de onda atual",Toque em cada tecla de função para mudar automaticamente para a tela correspondente, e os parâmetros de processo de várias peças de trabalho típicas podem ser armazenados.

A corrente de magnetização pode ser pré-configurada e o circuito de rastreamento automático é formado através do sistema de exibição programável de tela sensível ao toque,e o erro entre o valor pré-selecionado e o valor de corrente de passagem real é≤ ±- Três por cento.

O sistema tem função de auto-diagnóstico de falha. sobre corrente, sob corrente, pressão anormal do ar, aumento excessivo da temperatura do circuito principal, alarmes de som e luz e parar automaticamente de trabalhar.

3) A estrutura do equipamento é ancorada de forma fiável e a resistência de isolamento de toda a máquina é≥2MÓ.

4) O equipamento possui proteção de segurança completa e funções de bloqueio e alarme.

5) O diagrama esquemático eléctrico, o diagrama de fiação e o circuito real do equipamento devem ser completamente coerentes.

6) O contacto do PLC está equipado com um relé intermediário para proteger o contacto.

7) A fiação de cada componente eléctrico deve ser marcada com um número de fio, e a fiação entre cada componente é fornecida com uma placa de fenda de fio.

2Principais parâmetros técnicos (Nota: HWDC é a abreviação de DC de meia onda)

*Corrente de magnetização AC:

  Circunferência 0-500A ajustável de forma contínua, com controlo de fase de desligamento

  0--1000A vertical (1000A*6T=6000AT) ajustável continuamente, com controlo de fase de desligamento

*Método de controlo: pré-seleção e compensação automática

* Taxa de atualização da compensação: 0,02S/tempo

*Tempo de carga temporária:≥25%, adequado para trabalho contínuo 7*24 horas

* Efeito de desmagnetização: comutação DC de frequência ultra-baixa atenuação desmagnetização, remanência≤0.2MT, freqüência de desmagnetização ajustável

* Método de magnetização: magnetização circunferencial e magnetização longitudinal, magnetização composta circunferencial e longitudinal

*Taxa de erro semanal da corrente longitudinal:≤ ±3%

*Corrente: 0-200 mm

*Diâmetro interno da bobina: 100 mm

* Fornecimento de energia: AC380V ± 10% 50HZ 40KVA (instantâneo 5S), sistema trifásico de cinco fios.

* Tamanho: comprimento 1400* largura 600* altura 750

* Sensibilidade: pode exibir-se claramente uma peça de ensaio de sensibilidade tipo (QQI) (30/100) com círculo e cruz completos.

*Norma da Indústria Aérea da República Popular da China HB/Z72-1998 "Inspecção de Partículas Magnéticas"

* Cumprir o padrão JB/T8290-2011 do "Detector de Falhas de Partículas Magnéticas" do Ministério da Indústria de Máquinas e o padrão industrial HB/Z72-98.
