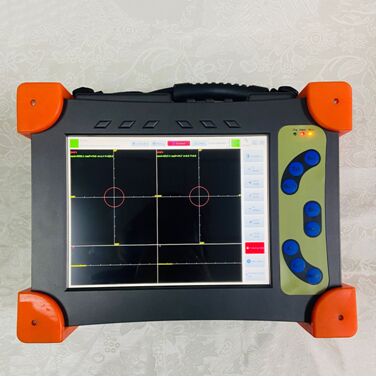

Detector de falhas de corrente Eddy de dupla frequência Detecta defeitos metálicos em material metálico

Detector de Falhas por Correntes Parasitas de Frequência Dupla Detecta Defeitos Metálicos em Materiais Metálicos

A série HUATEC HEF-600 é um novo detector de falhas por correntes parasitas de nossa empresa, é um instrumento que integrou quatro funções como correntes parasitas convencionais, memória magnética (opcional), medidor de espessura (opcional), medição de condutividade elétrica (opcional), classificação de dureza (opcional), os usuários podem escolher as funções apropriadas com base em diferentes necessidades, de modo que pode efetivamente reduzir o custo de detecção; ao mesmo tempo, o instrumento é equipado com poderosos processadores dual-core, sistema operacional embarcado, utiliza a mais avançada tecnologia eletrônica digital, técnicas de teste de memória magnética e tecnologia de microprocessador, é capaz de detectar defeitos metálicos em materiais metálicos e conhecer os tipos de liga e condições de tratamento térmico, a mudança de espessura e assim por diante. Possui um menu que mostra todas as configurações e opções de menu, é um equipamento de teste de correntes parasitas portátil multifuncional muito prático e fácil de operar, mas também para fazer a medição de condutividade elétrica, espessura de revestimento não metálico.

Faixa de frequência de detecção: 50 Hz-10 MHz, ganho: 0-90,0 dB, fase: 0-359 graus, incluindo a configuração da fase de descolamento, a seleção da carga de balanceamento em inspeção absoluta e diferencial, atendendo amplamente às suas necessidades de detecção. É pequeno e leve, e seu design de embalagem atende aos requisitos de ergonomia. Bateria de lítio recarregável de alto desempenho embutida, a bateria pode funcionar continuamente por mais de 12 horas. Portanto, é ideal para engenheiros de campo, seja subindo escadas, entrando em espaços apertados ou trabalhando em altura. Sua tela grande e de alta resolução com display LCD colorido pode ser claramente visível em quaisquer condições de iluminação.

O instrumento pode realizar operação "à prova de falhas". De acordo com a tarefa de detecção necessária, os parâmetros do processo, como frequência, ganho e fase, são pré-definidos por profissionais. Na medição real, os parâmetros do processo de teste correspondentes podem ser ajustados a qualquer momento. Os operadores podem trabalhar sem treinamento especial por um longo tempo.

Este instrumento portátil está disponível nas indústrias aeronáutica, aeroespacial, de energia e petroquímica para testes em serviço de cobre, titânio, alumínio, zircônio e outras medições. Ele pode suprimir os sinais de interferência causados pela irregularidade dos materiais da peça, sedimento, sujeira e trepidação para obter uma precisão melhor. Devido aos projetos totalmente digitais, é possível configurar um procedimento de teste padrão no instrumento, para que os usuários possam realizar a inspeção.

2. Parâmetros

*Tela grande, alta medição LCD colorido de 10,4 polegadas

*Número de frequência: frequência dupla

*Faixa de frequência: 10 Hz ~ 10 MHz, passo: 1 / 5 / 10

* Ganho de hardware: 0-40 dB, passo mínimo 0,1 dB, Ganho de software: 0-99 dB, passo mínimo 0,1 dB

*Fase: 0 ~ 359 ° e 1 ° para cada engrenagem

*Modo de exibição: impedância, base de tempo, ponto e linha

*Armazenamento de dados de 30 GB para valores e gráficos

*Sistema operacional: Linux 3.0

*Idioma de operação: Inglês

*Operação simples, prompt de tela em tempo real e diálogo homem-máquina

*Ajuda gráfica e de texto com tecla de atalho online.

*Filtragem digital: frequência de passagem alta e baixa pode ser definida

*Coeficiente de filtro: 0-4000

*Balanceamento eletrônico digital rápido

*Medição automática / manual de amplitude e fase

*Janela de alarme: em forma de leque, retangular, circular

*Seleção de fundo do sistema de coordenadas retangulares e sistema de coordenadas polares

*Exibição automática de calendário e hora

*Fonte de alimentação: 110V ~ 220V (-20% ~ +20%) 50 ~ 60Hz, consumo de energia 10W

*Bateria de lítio recarregável embutida

*Requisitos do adaptador: DC15.6V, 6A

*Tempo de fornecimento de energia da bateria: ≥8h

*Temperatura de trabalho: -10°C -50°C

*Umidade relativa: ≤80%

*Tamanho (L*A*P): 320 mm X 235 mm X 103 mm

*Peso: 3 kg, incluindo bateria

*Porta USB: 2 portas

*Porta RS-231: 1 porta

*Saída de vídeo: Saída VGA padrão

*Saída de alarme: 8

*Entrada de início: 8

*Entrada do codificador: 1

*Canal de teste: 1-4

*Acionamento da sonda: 1-16

*Modo de exibição: Curva completa, Blanking

*Detecção: Onda completa, meia onda positiva, meia onda negativa, onda RF

*Filtro de onda: filtragem de 3 estágios

3. Princípio básico

O detector de falhas por correntes parasitas é um método de teste não destrutivo baseado no princípio da indução eletromagnética, adequado para materiais condutores. Se um condutor for colocado em um campo magnético alternado, haverá uma corrente induzida no condutor, ou seja, corrente parasita. Devido à mudança de vários fatores (como condutividade, permeabilidade, forma, tamanho e defeito) do próprio condutor, a corrente induzida mudará. Usando esse fenômeno, a natureza, o estado e o defeito do condutor podem ser determinados.

O detector de falhas por correntes parasitas faz com que o condutor se aproxime da bobina com corrente alternada, e o campo magnético alternado é estabelecido pela bobina. O campo magnético alternado passa pelo condutor e tem indução eletromagnética com ele para estabelecer correntes parasitas no condutor. As correntes parasitas no condutor também produzirão seu próprio campo magnético. O efeito do campo magnético das correntes parasitas também mudará a força do campo magnético original, o que levará à mudança na tensão e impedância da bobina. Portanto, a força e a distribuição das correntes parasitas serão afetadas quando houver defeitos na superfície do condutor ou perto dela, ou quando o material metálico medido mudar. A mudança nas correntes parasitas causará mudanças na tensão e impedância da bobina de detecção. De acordo com essa mudança, podemos saber indiretamente a existência de defeitos no condutor e se o desempenho dos materiais metálicos mudou.

4. Guia de modelos

5. Pacote padrão

Unidade principal

Sonda de inspeção de solda com cabo

Bloco de calibração de aço carbono

Certificado de calibração

Manual de instruções

Maleta

6. Acessórios opcionais

Bloco de calibração de vários materiais

Várias sondas para diferentes aplicações
