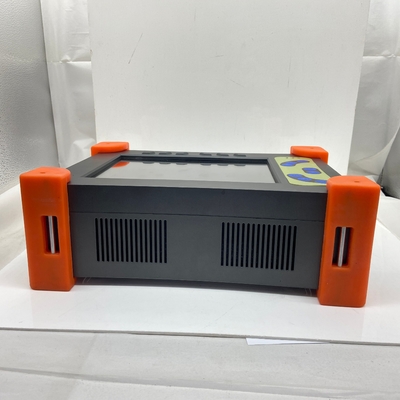

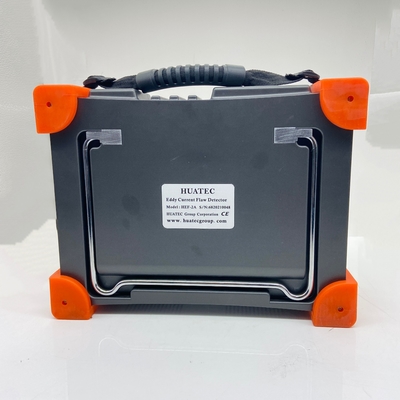

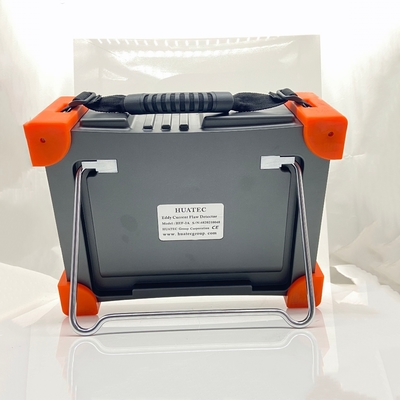

Detector de falhas de corrente de redemoinho de dupla frequência da série HEF-600

Detector de falhas de corrente Eddy de dupla frequência da série HEF-600

HUATEC HEF-600 série são um novo detector de falhas Eddy Corrente de nossa empresa, é um instrumento que tem integrado quatro funções como corrente convencional Eddy, memória magnética (opcional),medidor de espessura (facultativo), medição da condutividade elétrica (opcional), triagem da dureza (opcional), os utilizadores podem escolher as funções adequadas com base em diferentes necessidades,para que possa efetivamente reduzir o custo de detecçãoAo mesmo tempo, o instrumento está equipado com processadores de dois núcleos, sistema operacional incorporado, utiliza a mais avançada tecnologia eletrónica digital,Técnicas de ensaio de memória magnética e tecnologia de microprocessadores , é capaz de detectar os defeitos metálicos no material metálico e conhecer os tipos de liga e as condições de tratamento térmico, a mudança de espessura e assim por diante.Tem um menu mostra todas as configurações e opções de menu, é um equipamento de teste de corrente de redemoinho portátil multifunção muito prático, fácil de operar, mas também para fazer a medição de condutividade elétrica, espessura de revestimento não metálico.

Faixa de frequência de detecção: 50 Hz-10 MHz, ganho: 0-90,0 dB, fase: 0-359 graus, incluindo a definição da fase de descolagem, a seleção da carga de equilíbrio na inspeção absoluta e diferencial,satisfazer amplamente as suas necessidades de detecçãoÉ de tamanho pequeno e leve, e o seu design de embalagem satisfaz os requisitos da ergonomia.A bateria pode funcionar continuamente durante mais de 12 horasÉ ideal para engenheiros de campo, quer se trate de subir escadas, entrar em entradas estreitas, ou trabalhar em alturas.Display LCD a cores de alta resolução, claramente visível em todas as condições de iluminação.

O instrumento pode realizar uma operação "louca". De acordo com a tarefa de detecção necessária, os parâmetros do processo, como frequência, ganho e fase, são pré-definidos por profissionais.Os parâmetros do processo de ensaio correspondentes podem ser ajustados a qualquer momento.Os operadores podem trabalhar sem formação especial durante muito tempo.

Este instrumento portátil está disponível na aviação, aeroespacial, energia e petroquímica para o teste em serviço para o cobre, titânio, alumínio, zircônio e outras medições.Pode conter os sinais de interferência causada pela desigualdade dos materiais da peça de trabalho, sedimentos, sujeira e agitação para obter uma precisão mais elevada.Para os utilizadores que se inscreverem na inspecção.

2. Parâmetros

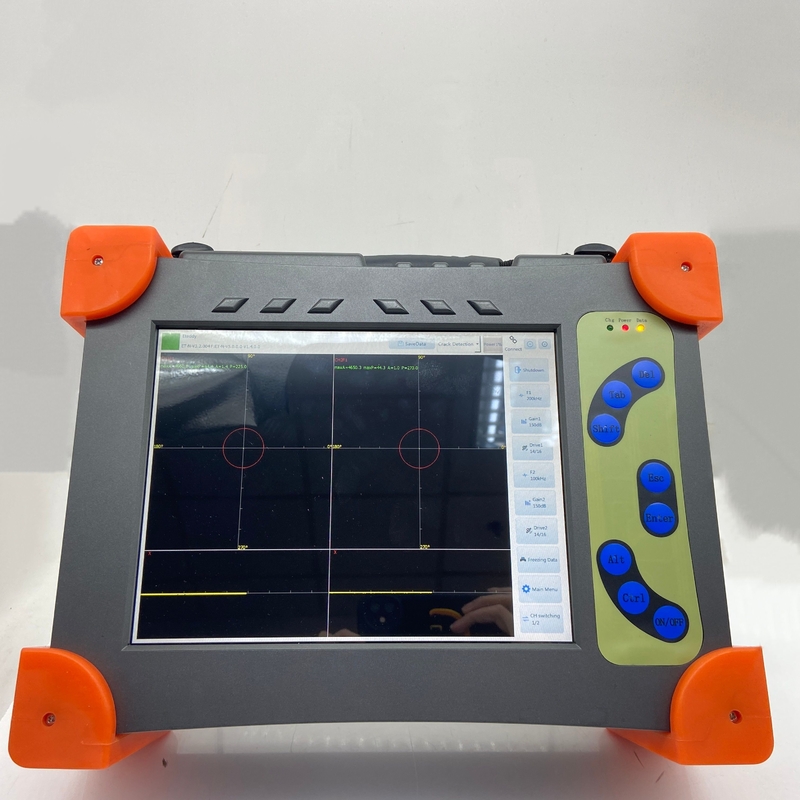

* Grande ecrã, alta dimensão 10,4 polegadas LCD colorido

* Número de frequência: dupla frequência

* Faixa de frequência: 10 Hz 10 MHz, tamanho do passo: 1 / 5 / 10

* Ganho de hardware: 0-40 dB, passo min0.1 dB, ganho de software: 0-99 dB, passo min 0.1 dB

*Fase: 0 ~ 359 ° e 1 ° para cada engrenagem

*Modo de exibição: impedância, base de tempo, ponto e linha

* Armazenamento de dados de 30 GB para valores e gráficos

*Sistema operativo: Linux 3.0

*Língua da operação: Inglês

*Simples operação, prompt de tela em tempo real e diálogo homem-máquina

* Gráficos de tecla rápida e ajuda por texto.

*Filtragem digital: freqüência de passagem alta e baixa pode ser definida

*Coeficiente de filtragem: 0-4000

* Balanço electrónico digital rápido

* Medição automática/manual da amplitude e da fase

*Janela de alarme: em forma de ventilador, retangular, circular

* Seleção de fundo do sistema de coordenadas retangulares e do sistema de coordenadas polares

*Exposição automática do calendário e da hora

* Fornecimento de energia: 110 V ≈ 220 V ((-20% ~ + 20%) 50 ≈ 60 Hz, consumo de energia 10 W

* Construído em bateria de lítio recarregável

*Requisitos do adaptador:DC15.6V, 6A

* Tempo de alimentação da bateria: ≥8h

*Temperatura de trabalho: -10°C -50°C

*Umidade relativa: ≤ 80%

*Tamanho: 320 mm x 235 mm x 103 mm

*Peso: 3 kg, incluindo bateria

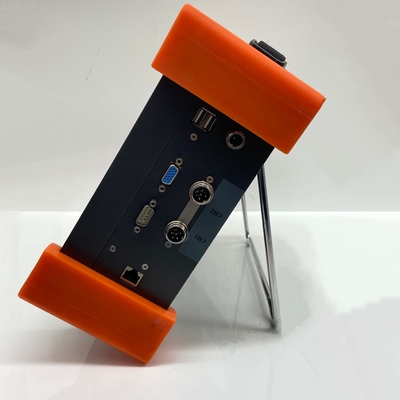

* Porta USB: 2 portas

* RS-231 porta: 1 porta

*Saída de vídeo:Saída VGA padrão

*Saída de alarme:8

*Intro de início:8

* Entrada do codificador:1

* Canal de teste: 1-4

* Proba de condução: 1-16

*Modo de exibição: Curva completa, Esvaziamento

* Detecção: onda completa, meia onda positiva, meia onda negativa, onda RF

* Filtro de ondas: filtragem de três fases

3. Princípio básico

O detector de falhas de corrente de Eddy é um método de ensaio não destrutivo baseado no princípio da indução eletromagnética, que é adequado para materiais condutores.Se um condutor for colocado num campo magnético alternado, haverá uma corrente induzida no condutor, ou seja, corrente de redemoinho. Devido à mudança de vários fatores (como condutividade, permeabilidade, forma, tamanho e defeito) do próprio condutor,A corrente induzida mudaráUsando este fenômeno, a natureza, o estado e o defeito do condutor podem ser determinados.

O detector de falhas de corrente Eddy é fazer o condutor perto da bobina com corrente alternada, e o campo magnético alternado é estabelecido pela bobina.O campo magnético alternado passa através do condutor e tem indução eletromagnética com ele para estabelecer corrente de redemoinho no condutorA corrente de redemoinho no condutor também produzirá seu próprio campo magnético.que levará à mudança da tensão da bobina e impedânciaPor conseguinte, a resistência e a distribuição da corrente de redemoinho serão afectadas quando houver defeitos na superfície do condutor ou perto dela ou se o material metálico medido mudar.A mudança da corrente de redemoinho causará alterações na tensão e impedância da bobina de detecçãoDe acordo com esta alteração, podemos saber indirectamente a existência de defeitos no condutor e se o desempenho dos materiais metálicos mudou.

4Guia modelo

5Pacote padrão

Unidade principal

Sonde de inspecção de soldadura com cabo

Aço carbono de bloco de calibração

Certificado de calibração

Manual de instruções

Caixa de carbonização

6Acessórios opcionais

Blocos de calibração de vários materiais

Diferentes sondas para diferentes aplicações
