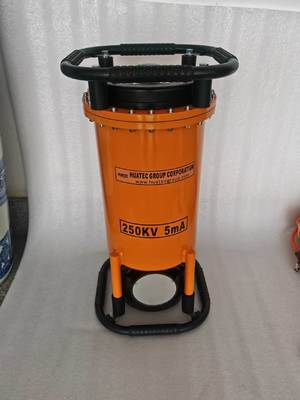

Equipamento de END por Raios-X Tubo Cerâmico Tensão 150-250KV
Equipamento de END por Raios-X Usado principalmente para detectar defeitos internos de peças (diferente da inspeção de superfície por MT/PT). Ao penetrar na peça e formar imagem em filme ou detector, defeitos volumétricos como porosidade, inclusão de escória, falta de fusão, falta de penetração e trincas dentro da junta de solda podem ser claramente exibidos.
Principais indústrias de aplicação
· Vasos de pressão e caldeiras: O teste das juntas longitudinais/circunferenciais do cilindro, soldas de tubos de conexão e juntas de cabeçote é um requisito obrigatório de normas como ASME e GB.
· Indústria petroquímica: inspeção no local de soldas de tubulações e gasodutos.
· Aeroespacial: Inspeção de integridade estrutural de fundidos de precisão e pás de turbina.
· Indústria militar e de defesa: inspeção de qualidade interna de cascos de munição e fundidos de armas.
· Estrutura de Aço e Construção Naval: Inspeção por Amostragem de Soldas de Chapas Grossas e Componentes Chave de Suporte de Carga.
· Fabricação Automotiva: Triagem de Defeitos Internos de Rodas e Fundidos de Liga de Alumínio
|
TIPO
ITEM
|
XXG2505
|
|
Espessura Máxima de Penetração Aço (A3)
|
40mm
|
|
Distância Focal
|
600mm
|
|
Tempo de Exposição
|
5min
|
|
Tipo de Filme
|
TianJin Ⅲ
|
|
Tela Intensificadora de folha de chumbo dupla
|
0.03
|
|
Descarte de Câmara Escura
|
20±2℃
|
|
Revelação
|
5minutos
|
|
Densidade
|
1.5
|
|
Entrada
|
Tensão (V)
|
220V±10% 50―60Hz
|
|
Capacidade (KVA)
|
2.5
|
|
Saída
|
Tensão do Tubo (KVP)
|
150-25kg
|
|
Corrente do Tubo (mA)
|
5
|
|
Estabilidade
|
±1%
|
|
Isolamento
Tubo
|
Foco mm2
|
1.kgPeso (kg)20.
|
|
Ângulo de Radiação
|
40±5°
|
|
Sensibilidade
|
k≤1.8%
|
|
Modo de Operação
|

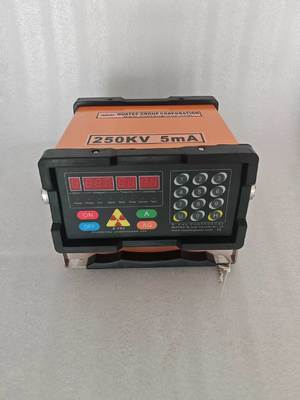

Intermitente operação,tempo de radiação para tempo de resfriamento é 1:1 Controlador de Raios-XDimensão
|
|
350
×
|
0×
|
0×Peso (kg)0Temperatura de Trabalho11kg
|
|
Estrutura do Circuito
|
Controle por microcomputador, estrutura modular, prompt de vozGerador de Raios-X
|
|
Resfriamento
|
Resfriamento a ar forçado
|
|
Isolamento
Isolamento a gás SF6
|
Pressão de Trabalho
|
|
|
0.35Mpa-0.45Mpa
|
Dimensão
|
|
320×
|
32
|
|
0×
|
650Peso (kg)30.5kgTemperatura de Trabalho-10℃―+40℃
|
|
Características:
|
◆Adota controle por microcomputador e
|
|
estrutura modular, com forte
|
capacidade anti-interferência e
|
alta automaticidade
e desempenho confiável .◆A configuração de parâmetros, o processo de trabalho e a indicação de problemas serão exibidos na tela LED .◆A tecla de envelhecimento independente é projetada para
envelhecer a máquina
◆Com a saída da lâmpada de aviso de raio e ◆O tempo de radiação para o tempo de resfriamento é 1:1. ◆O controlador pode reconhecer o tipo de gerador de raios-X automaticamente.
◆Garantir a segurança no uso do instrumento, ele é instalado com dispositivo de proteção contra sobretensão, subtensão,sobrecorrente, subcorrente e sobretemperatura.
◆Com a saída da lâmpada de aviso de raio e Uma trava de segurança única é projetada
para proteger o operador contra danos de radiação.
◆Adota uma faixa mais ampla de valor de kv e resolve o problema de dificuldade de curto alcance radiográfico.
◆Função de atraso de exposição ------ o tempo de atraso pode ser definido para menos de 10 minutos para manter o operador seguro longe do local de trabalho.
◆Com a saída da lâmpada de aviso de raio e ◆O número de exposições pode ser acumulado.(Após a unidade estar pronta, mas antes de
pressionar a tecla "ON", você pode pressionar a tecla "A" (tecla de atraso) três vezes para verificar o número de exposições e
pressionar qualquer tecla para retornar.
)
◆Com a saída da lâmpada de aviso de raio e o terminal de conexão de fio do intertravamento porta-máquina.
