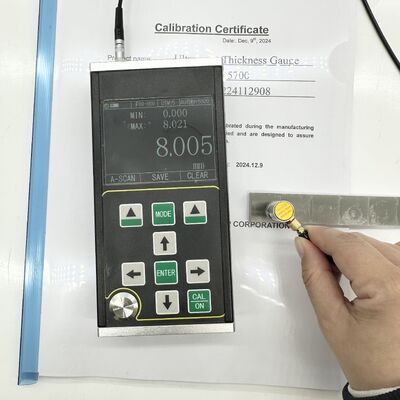

Medidor de espessura ultrassônico de alta precisão com grande faixa de medição TG-5700
TG-5700 é um novo tipo de medidor de espessura ultrassônico digital portátil de alta precisão com digitalização A/B. Adota o princípio da medição ultrassônica de espessura baseada na reflexão do pulso. É adequado para a medição da espessura do material que pode fazer com que a onda ultrassônica se propague nele a uma velocidade constante e obtenha o reflexo de sua parte traseira. A resolução de medição é de 0,001 mm e a faixa de medição é tão fina quanto 0,15 mm (aço).
Este produto pode medir com precisão placas e peças processadas. Por outro lado, pode monitorar o grau de adelgaçamento de tubos e vasos de pressão em equipamentos de produção após corrosão durante o uso. Pode ser usado em petróleo, indústria química, metalurgia, construção naval, aeroespacial, energia e outros campos.
Parâmetros de especificação
|
Item
|
TG-5700
|
|
Tipo de sonda
|
Sonda de cristal único/sonda de cristal duplo
|
|
Faixa de medição (aço 45#)
|
0,15 mm – 1800 mm
|
|
Estabilidade de indicação
|
O cruzamento zero e a tecnologia de eco múltiplo são adotados para garantir que o valor da medição da espessura não seja afetado pela intensidade do eco, coeficiente de atenuação do material, ganho e altura da porta, e tenha alta estabilidade e confiabilidade de medição.
|
|
Frequência de medição
|
4Hz,8Hz,16Hz
|
|
Resolução
|
0,1 mm,0,01 mm,0,001 mm(0,01 polegada,0,001 polegada,0,0001 polegada)
|
|
Precisão
|
0,001 mm
|
|
Gerador de pulso
|
A emissão de onda quadrada negativa é adotada e a largura e a tensão do pulso são automaticamente combinadas com a sonda.
|
|
Faixa de velocidade do som
|
400-19999m/s
|
|
Bloco de calibração
|
4mm(aço)
|
|
Desligamento automático
|
Pode-se escolher 5 minutos, 10 minutos, 20 minutos e desligamento manual.
|
|
Calibração da sonda
|
Calibração de um ponto, calibração multiponto
|
|
ganho
|
Controle de ganho automático, controle de ganho manual
|
|
Alcance de ganho
|
0~70dB
|
|
Modo de detecção
|
Radiofrequência (RF), meia onda positiva (POS), meia onda negativa (NEG), onda completa (FULL)
|
|
Modo de medição
|
(1) MB-E: o modo de medição baseado no tempo de trânsito do eco inicial ao primeiro eco inferior; (2) EE: modo de medição de revestimento de penetração, o eco Em – En arbitrário é opcional; (3) ME-E: modo de medição de eco múltiplo; (4) FINO: modo de medição de parede fina;
|
|
Modo numérico
|
Modo de valor de espessura, modo de taxa de diferença/redução, modo de valor máximo/mínimo
|
|
Modo A-scan
|
Disponível
|
|
Modo B-scan
|
Disponível
|
|
Indicação de acoplamento
|
Disponível
|
|
Indicação de bateria
|
Disponível
|
|
Linguagem
|
Inglês
|
|
Unidade
|
mm/polegada
|
|
Operação do menu
|
Disponível
|
|
Função de software
|
Configuração de porta dinâmica, configuração de supressão (Blank), configuração de supressão de eco (E-blank), congelamento de eco, tradução e escala de eco
|
|
Função de armazenamento
|
Ele pode armazenar 100.000 espessuras (100 grupos, 1.000 em cada grupo), 500 grupos de formas de onda A-scan e 500 grupos de formas de onda B-scan ao mesmo tempo.
|
|
Atualização do programa host
|
Disponível
|
|
Mostrar
|
Tela TFT-LCD colorida QVGA (320 × 240) de 3,5 "
|
|
Transmissão de dados
|
Suporta comunicação serial RS-232 e USB para transmitir dados ao computador.
|
|
Temperatura de trabalho
|
-10℃～＋50℃; Com requisitos especiais, pode chegar a -20℃;
|
|
Tensão de trabalho
|
São necessárias quatro pilhas AA nº 5. Quando a energia é insuficiente, há um aviso de baixa tensão.
|
|
Dimensão geral
|
204x100x36 (mm)
|
|
Peso total
|
310g(Sem bateria)
|
|
Bateria
|
4pcs bateria seca AA
|
Principais características da função
●Este produto possui modo A-scan, modo B-scan e modo de exibição numérica;
● A faixa de medição é ampla e a tecnologia exclusiva de "eco múltiplo" é adotada para realizar a medição de peças ultrafinas, com espessura mínima de medição de 0,15 mm (aço);
● Este produto pode medir a espessura com alta precisão e a resolução máxima de medição pode chegar a 0,001 mm; A resolução de repetição pode atingir ± 0,002 mm;
● Possui as funções de revestimento penetrante e medição eco a eco, que é utilizada para medir materiais com camada de tinta e revestimento na superfície;
● Vários modos de medição: os modos mb-e, EE e me-e atendem à medição de peças grossas convencionais; O modo fino realiza a medição de peças finas;
● Os modos numéricos incluem: modo de valor de espessura convencional, modo de taxa de diferença/redução e modo de valor máximo;
● Dois modos de ganho: ganho automático/ganho manual;
● Desligamento manual e desligamento automático podem ser configurados, com função de economia de energia;
● Suporta uma variedade de sondas, incluindo sonda de cristal duplo e sonda de cristal único, e suporta sonda de alta frequência de até 20 MHz;
● Suporta armazenamento em massa e pode armazenar 100.000 valores de espessura, 500 grupos de formas de onda A-scan e 500 grupos de formas de onda B-scan ao mesmo tempo;
● Grande display TFT-LCD colorido de 3,5 polegadas com resolução de alta definição (QVGA) de 320x240;
● Possui uma variedade de métodos de calibração, suporta calibração de um ponto, calibração multiponto e modos de calibração manual, e pode calibrar a velocidade do som e a posição zero da sonda ao mesmo tempo; Ele suporta correção de caminho v da sonda de cristal duplo.
● Suporta a conversão do sistema métrico e britânico; Ele pode alternar entre unidades de milímetros e polegadas;
● Suporta exibição em inglês.
Materiais Aplicáveis
É adequado para medir a espessura de metais (como aço, ferro fundido, alumínio, cobre, etc.), plásticos, cerâmica, vidro, resina, fibra de vidro e outros bons condutores ultrassônicos.
